Przewodnik po nazwach i funkcjach komponentów
- Nie należy blokować otworów wentylacyjnych urządzenia. W przeciwnym razie może dojść do pożaru spowodowanego przegrzaniem wewnętrznych komponentów.
Symbole regionu A i regionu B
(głównie w Europie i Azji), (głównie w Europie) lub (głównie w Azji)
(głównie Ameryka Północna)
Te dwa symbole informują o różnicach między funkcjami modeli dla regionu A i dla regionu B.
Przeczytaj informacje wskazywane przez symbol odpowiedni dla regionu używanego przez ciebie modelu.
Aby uzyskać informacje na temat symboli odpowiednich dla używanego modelu, patrz Ta sekcja określa sposób, w jaki określić można region, do którego urządzenie należy..

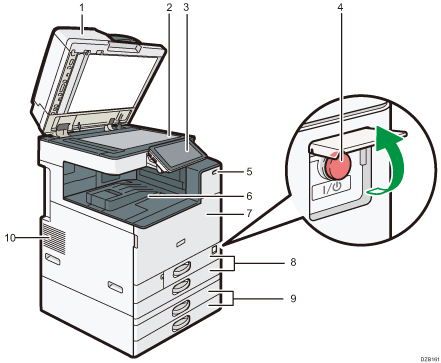

Widok z przodu i z lewej strony
Pokrywa szyby ekspozycyjnej/automatyczny podajnik dokumentów (ADF)
Pokrywę należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Szyba ekspozycyjna
Oryginały należy umieszczać na niej zadrukowaną stroną do dołu.
Panel operacyjny
Przełącznik zasilania głównego
W celu włączenia lub wyłączenia zasilania otwórz pokrywę głównego przełącznika zasilania i naciśnij go.
Czujnik obecności użytkownika
Wykrywa osobę zbliżającą się do urządzenia.
„Wybudzanie z trybu uśpienia po wykryciu użytkownika w pobliżu urządzenia”, Podręcznik użytkownika (pełna wersja) w języku angielskim
Taca wewnętrzna 1
Tutaj wyprowadzane są kopie, wydruki oraz odebrane faksy. Natomiast papier jest wysuwany pod uchwytem papieru zamontowanym w środku tacy wewnętrznej.
Przednia pokrywa
Otwórz, aby uzyskać dostęp do wnętrza urządzenia.
Kasety na papier (kasety 1, 2)
Standardowe kasety na papier. Tutaj załaduj papier.
Dolne kasety na papier (kasety 3, 4)
Opcjonalne kasety na papier. Tutaj załaduj papier.
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu się podzespołów wewnętrznych.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Należy wziąć pod uwagę następujące kwestie w przypadku używania uchwytu papieru w tacy wewnętrznej:
Po wyciągnięciu zadrukowanego arkuszu papieru z góry tacy wewnętrznej, nie należy wsuwać arkusza z powrotem pod uchwyt papieru. Uchwyt papieru nie obsługuje dobrze zadrukowanych arkuszy i korzystanie z niego może spowodować zablokowanie papieru.

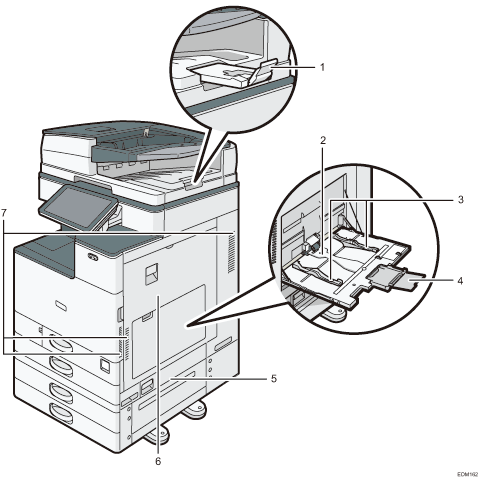

Widok z przodu i z prawej strony
Przedłużenie podajnika ADF
Wysunięcie przedłużenia zapobiega spadaniu oryginałów w formatach większych niż B4 lub 81/2 × 14.
Taca ręczna
Używana do kopiowania lub drukowania na foliach przezroczystych, naklejkach i papierze, którego nie można ładować do kaset na papier.
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy dopasować położenie prowadnic do krawędzi papieru.
Przedłużenie
To przedłużenie należy wysunąć, gdy wkładany jest papier w formacie większym niż A4
, 81/2 × 11.Dolna prawa pokrywa
Po otwarciu tej pokrywy można usunąć zacięcięty papier.
Prawa pokrywa
Po otwarciu tej pokrywy można usunąć zacięcięty papier.
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu sie podzespołów wewnętrznych.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.

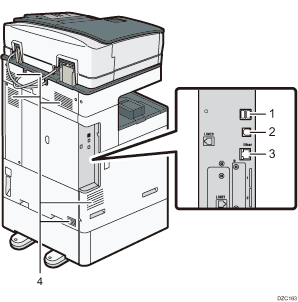

Widok z tyłu i z lewej strony (głównie Europa) (głównie Ameryka Północna)
Interfejs USB 2.0 typ A
Ten port umożliwia podłączenie urządzenia uwierzytelniającego karty mikroprocesorowe.
Interfejs USB 2.0 typ B
Ten port umożliwia połączenie urządzenia z komputerem przy użyciu przewodu USB.
Interfejs Ethernet
Ten port umożliwia podłączenie urządzenia do sieci lub korzystanie z usługi zdalnego zarządzania (RICOH @Remote) przez Internet.
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu sie podzespołów wewnętrznych.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Widok z tyłu i z lewej strony (głównie Azja)
Interfejs USB 2.0 typ A
Ten port umożliwia podłączenie urządzenia uwierzytelniającego karty mikroprocesorowe.
Interfejs USB 2.0 typ B
Ten port umożliwia połączenie urządzenia z komputerem przy użyciu przewodu USB.
Interfejs Ethernet
Ten port umożliwia podłączenie urządzenia do sieci lub korzystanie z usługi zdalnego zarządzania (RICOH @Remote) przez Internet.
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu sie podzespołów wewnętrznych.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Przełącznik grzałki zapobiegającej wilgoceniu.
Należy włączyć przełącznik, by zapobiec pochłanianiu wilgoci przez papier i zachować jakość druku. Funkcja powinna być używana, gdy urządzenie pracuje w środowisku o wysokiej wilgotności lub niskiej temperaturze powietrza.
