Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων
- Μην εμποδίζετε τους αεραγωγούς του μηχανήματος. Αν κάνετε κάτι τέτοιο υπάρχει κίνδυνος πυρκαγιάς λόγω υπερθέρμανσης εσωτερικών εξαρτημάτων.
Σύμβολα περιοχής Α και περιοχής Β
(κυρίως Ευρώπη και Ασία), (κυρίως Ευρώπη), ή (κυρίως Ασία)
(κυρίως Βόρεια Αμερική)
Οι διαφορές στις λειτουργίες των μοντέλων της Περιοχής A και της Περιοχής B υποδεικνύονται με δύο σύμβολα.
Διαβάστε τις πληροφορίες που υποδεικνύονται από το σύμβολο που αντιστοιχεί στην περιοχή του μοντέλου που χρησιμοποιείτε.
Για λεπτομέρειες σχετικά με το σύμβολο που αντιστοιχεί στο μοντέλο που χρησιμοποιείτε, δείτε Ειδικές Πληροφορίες ανά Μοντέλο.

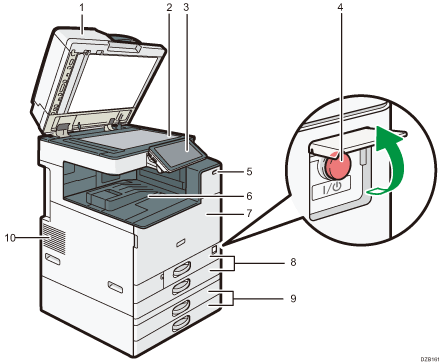

Εμπρός και αριστερή όψη
Καπάκι πλάκας αντιγραφής/Αυτόματος τροφοδότης πρωτοτύπων (ADF)
Κατεβάστε το καπάκι επάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.
Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.
Πλάκα αντιγραφής
Τοποθετήστε εδώ τα πρωτότυπα με την εμπρός όψη προς τα κάτω.
Πίνακας ελέγχου
Κεντρικός διακόπτης λειτουργίας
Για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και πιέστε τον κεντρικό διακόπτη λειτουργίας.
Ενεργοποίηση και απενεργοποίηση της κεντρικής παροχής ρεύματος
Αισθητήρας εντοπισμού ανθρώπων
Εντοπίζει τα πρόσωπα που πλησιάζουν στο μηχάνημα.
Οδηγός Χρήστη (πλήρης έκδοση)στα αγγλικά
Εσωτερικός δίσκος 1
Εδώ παραδίδεται το χαρτί στο οποίο πραγματοποιείται η αντιγραφή/εκτύπωση, καθώς και οι σελίδες των εισερχόμενων φαξ. Και το χαρτί εξάγεται κάτω από τη βάση στήριξης χαρτιού που είναι τοποθετημένη μέσα στον εσωτερικό δίσκο.
Μπροστινό καπάκι
Ανοίξτε το για να αποκτήσετε πρόσβαση στο εσωτερικό του μηχανήματος.
Δίσκοι χαρτιού (Δίσκοι 1, 2)
Τυπικοί δίσκοι χαρτιού. Τοποθετήστε χαρτί εδώ.
Κατώτεροι δίσκοι χαρτιού (Δίσκοι 3, 4)
Προαιρετικοί δίσκοι χαρτιού. Τοποθετήστε χαρτί εδώ.
Οπές εξαερισμού
Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.
Όταν χρησιμοποιείτε τη βάση στήριξης χαρτιού του εσωτερικού δίσκου, λαμβάνετε υπόψη τα εξής:
Αφού τραβήξετε έξω το εξαγόμενο φύλλο στο επάνω άκρο του εσωτερικού δίσκου, μην επιστρέφετε σπρώχνοντας το φύλλο κάτω από τη βάση στήριξης χαρτιού. Η βάση στήριξης χαρτιού δεν λειτουργεί σωστά με το εξαγόμενο φύλλο και μπορεί να προκληθεί μπλοκάρισμα χαρτιού.

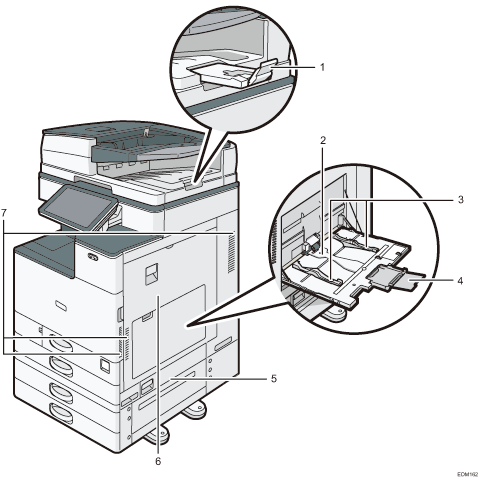

Εμπρός και δεξιά όψη
Προέκταση δίσκου ADF
Τραβήξτε έξω αυτήν την προέκταση για να αποτρέψετε την πτώση πρωτοτύπων με μέγεθος μεγαλύτερο από B4 ή 81/2 × 14.
Πλαϊνός Δίσκος
Χρησιμοποιήστε τον δίσκο για αντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.
Οδηγοί χαρτιού
Όταν τοποθετείτε χαρτί στον δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με τις ακμές του χαρτιού.
Προέκταση
Τραβήξτε έξω αυτήν την προέκταση όταν τοποθετείτε χαρτί μεγαλύτερο από A4
, 81/2 × 11.Κάτω δεξί καπάκι
Ανοίξτε αυτό το καπάκι για να αφαιρέσετε μπλοκαρισμένο χαρτί.
Δεξί καπάκι
Ανοίξτε αυτό το καπάκι για να αφαιρέσετε μπλοκαρισμένο χαρτί.
Οπές εξαερισμού
Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.

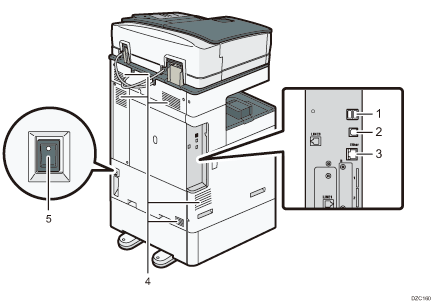

Πίσω και αριστερή όψη (κυρίως Ευρώπη) (κυρίως Βόρεια Αμερική)
USB2.0 Διεπαφή τύπου Α
Χρησιμοποιήστε τη θύρα για τη σύνδεση της συσκευής ελέγχου ταυτότητας μέσω καρτών IC.
USB2.0 Διεπαφή τύπου B
Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.
Διασύνδεση Ethernet
Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα στο δίκτυο ή για να χρησιμοποιήσετε την υπηρεσία διαχείρισης από απόσταση (RICOH @Remote) μέσω Internet.
Οπές εξαερισμού
Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.

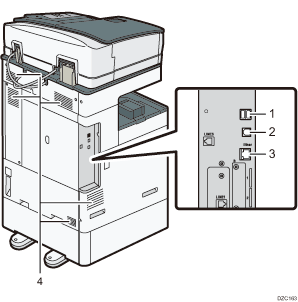

Πίσω και αριστερή όψη (κυρίως Ασία)
USB2.0 Διεπαφή τύπου Α
Χρησιμοποιήστε τη θύρα για τη σύνδεση της συσκευής ελέγχου ταυτότητας μέσω καρτών IC.
USB2.0 Διεπαφή τύπου B
Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.
Διασύνδεση Ethernet
Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα στο δίκτυο ή για να χρησιμοποιήσετε την υπηρεσία διαχείρισης από απόσταση (RICOH @Remote) μέσω Internet.
Οπές εξαερισμού
Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.
Διακόπτης θερμαντήρα αφύγρανσης
Θέστε τον διακόπτη στη θέση "On" για να μην απορροφήσει το χαρτί υγρασία και να διατηρήσετε την ποιότητα της εκτύπωσης. Χρησιμοποιείτε αυτή τη λειτουργία όταν χρησιμοποιείτε το μηχάνημα σε περιβάλλον υψηλής υγρασίας ή χαμηλής θερμοκρασίας.
