Parça Adları ve İşlevleri Rehberi

Makinenin havalandırmalarını kapatmayın. Dahili bileşenler aşırı ısındığı için bunun yapılması yangına neden olabilir.

Makineyi taşırken kontrol panelinden tutmayın. Aksi halde kontrol paneli zarar görebilir ve bunun sonucunda arıza veya yaralanma meydana gelebilir.

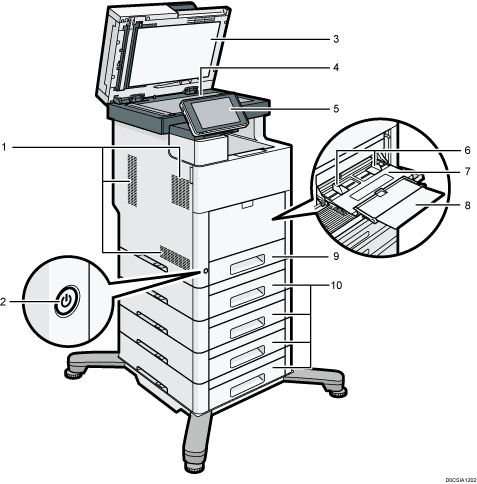

IM C530FB

Havalandırma delikleri
Aşırı ısınmayı önleyin.
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa düğmeyi açın.
Oto Doküman Besleyici (ADF)
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Kontrol paneli
Bkz. Kontrol Panelinin Adları ve İşlevleri.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Bypass tepsisi
Etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.
Uzatma
Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.
Kağıt kaseti
Kağıdı buraya yükleyin.
Kağıt besleme ünitesi
Kağıdı buraya yükleyin.

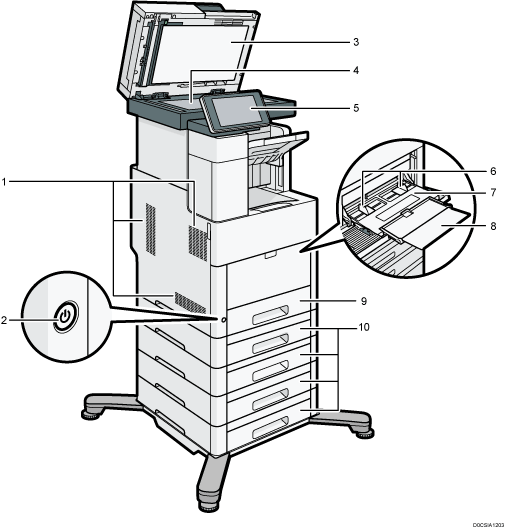

IM C530F

Havalandırma delikleri
Aşırı ısınmayı önleyin.
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa düğmeyi açın.
Oto Doküman Besleyici (ADF)
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Kontrol paneli
Bkz. Kontrol Panelinin Adları ve İşlevleri.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Bypass tepsisi
Etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.
Uzatma
Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.
Kağıt kaseti
Kağıdı buraya yükleyin.
Kağıt besleme ünitesi
Kağıdı buraya yükleyin.

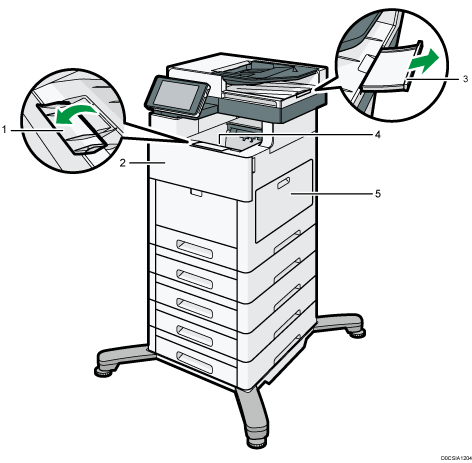

IM C530FB

Standart tepsi kılavuzu
Büyük kağıdı desteklemek için uç parmaklığı dışarı doğru açın.
Ön kapak
Yazdırma kartuşunu değiştirmek için açın.
ADF genişleticisi
Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.
Standart tepsi
Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir
Sağ kapak
Atık toner şişesini değiştirmek üzere açın.

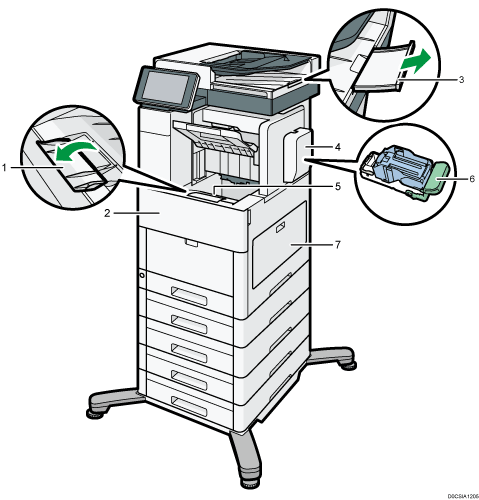

IM C530F

Standart tepsi kılavuzu
Büyük kağıdı desteklemek için uç parmaklığı dışarı doğru açın.
Ön kapak
Yazdırma kartuşunu değiştirmek için açın.
ADF genişleticileri
Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.
Bitirme zımbası kapağı
Zımba kartuşunu değiştirmek için açın.
Standart tepsi
Kopyalanan/yazdırılan/sıralanan/zımbalanan kağıt ve faks mesajları buraya iletilir.
Zımba kartuşu
Sonlandırıcı için zımba kartuşu. Zımba tükendiğinde kartuşu değiştirin.
Sağ kapak
Atık toner şişesini değiştirmek üzere açın.

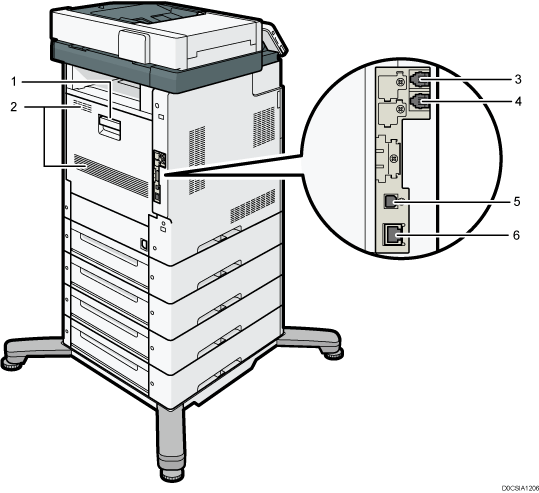

IM C530FB

Arka kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
HAT: G3 arayüz ünitesi konektörü
Faks kullanımı için hattı bağlayın.
TEL: Harici telefon konektörü
Makineye harici bir telefon aygıtı bağlayın.
USB2.0 B Tipi Arayüz
Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.
Ethernet bağlantı noktası
Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.

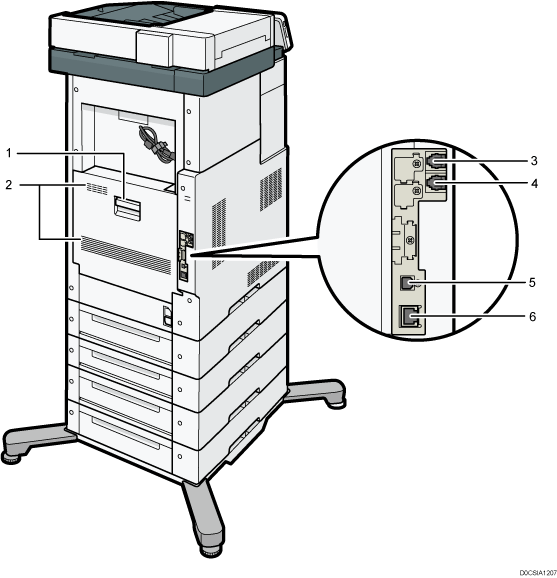

IM C530F

Arka kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
HAT: G3 arayüz ünitesi konektörü
Faks kullanımı için hattı bağlayın.
TEL: Harici telefon konektörü
Makineye harici bir telefon aygıtı bağlayın.
USB2.0 B Tipi Arayüz
Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.
Ethernet bağlantı noktası
Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.
