Guide till komponenternas namn och funktioner

Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.

Håll inte i kontrollpanelen när du flyttar maskinen. Det kan skada kontrollpanelen och kan orsaka skador eller maskinvarufel.

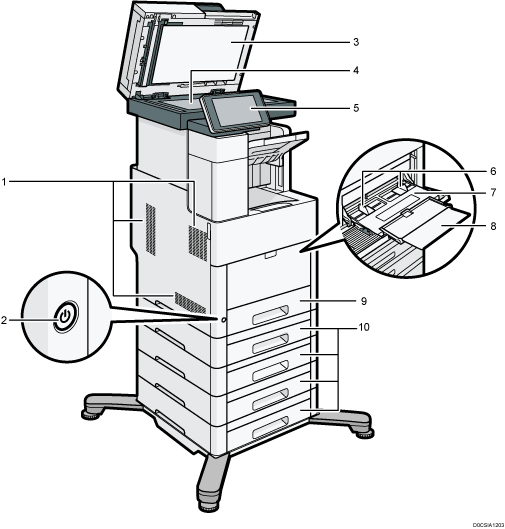

IM C530FB

Ventiler
Förhindrar överhettning.
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.
Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Se Namn och funktioner på kontrollpanelen.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Sidoinmatningsfack
Används för att kopiera eller skriva ut etikettark (självhäftande etiketter).
Förlängning
Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.
Papperskassett
Fyll på papper här.
Pappersmatningsenhet
Fyll på papper här.

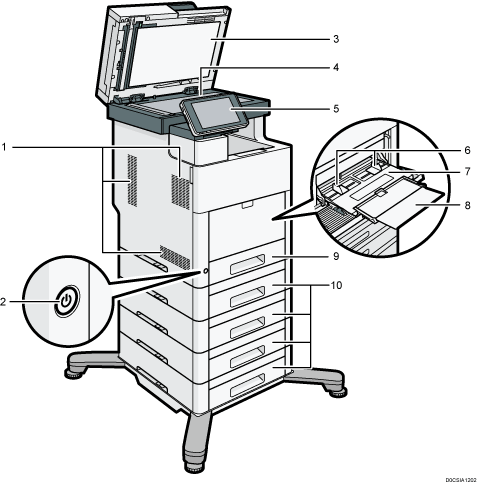

IM C530F

Ventiler
Förhindrar överhettning.
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.
Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Se Namn och funktioner på kontrollpanelen.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Sidoinmatningsfack
Används för att kopiera eller skriva ut etikettark (självhäftande etiketter).
Förlängning
Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.
Papperskassett
Fyll på papper här.
Pappersmatningsenhet
Fyll på papper här.

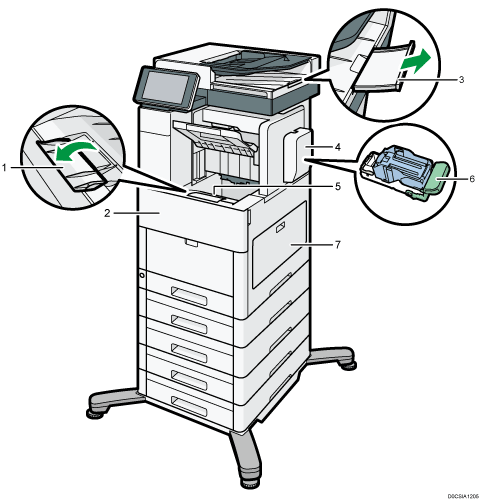

IM C530FB

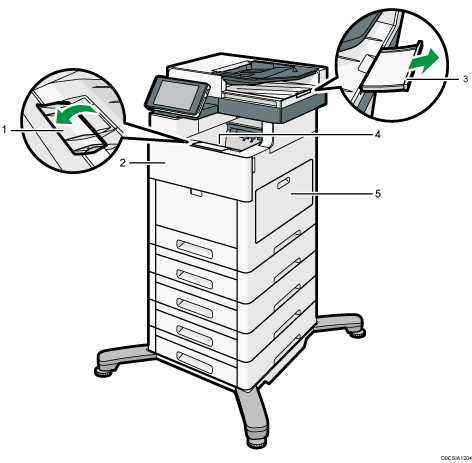

IM C530F

Standardguide för kassett
Öppna ändstoppet för att lägga i stora papper.
Frontlucka
Öppna för att byta skrivarpatron.
ADF-förlängningar
Dra ut förlängningen för att stödja större papper.
Efterbehandlarens häftklammerskydd
Öppna för att byta häftklammerpatronen.
Standardfack
Kopierade/sorterade/häftade papper och faxmeddelanden levereras här.
Häftklammerpatron
Häftklammerpatron för efterbehandlaren. Byt ut patronen när häftklamrarna tar slut.
Höger lucka
Öppna för att byta toneruppsamlare.

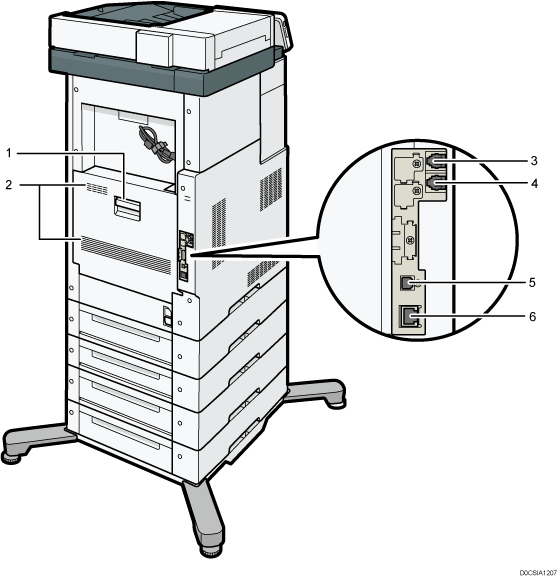

IM C530FB

Bakre lucka
Öppna denna lucka när pappersstopp inträffar.
Ventiler
Förhindrar överhettning.
LINJE: uttag för G3-gränssnittsenhet
Anslut linjen för faxanvändning.
TEL: (uttag för extern telefon)
Anslut en extern telefonapparat.
USB 2.0 gränssnittstyp B
Använd den här porten för att ansluta maskinen till datorn med en USB-kabel.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.

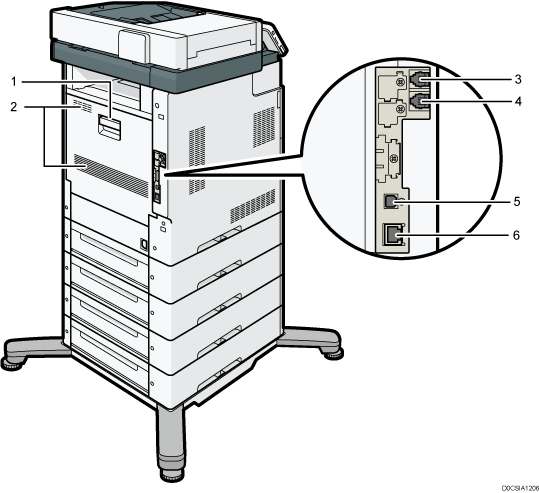

IM C530F

Bakre lucka
Öppna denna lucka när pappersstopp inträffar.
Ventiler
Förhindrar överhettning.
LINJE: uttag för G3-gränssnittsenhet
Anslut linjen för faxanvändning.
TEL: (uttag för extern telefon)
Anslut en extern telefonapparat.
USB 2.0 gränssnittstyp B
Använd den här porten för att ansluta maskinen till datorn med en USB-kabel.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.
