Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.
- При перемещении аппарата не держите его за панель управления. Это может повредить панель управления и привести к травме или сбоям в работе.
Вид спереди и слева

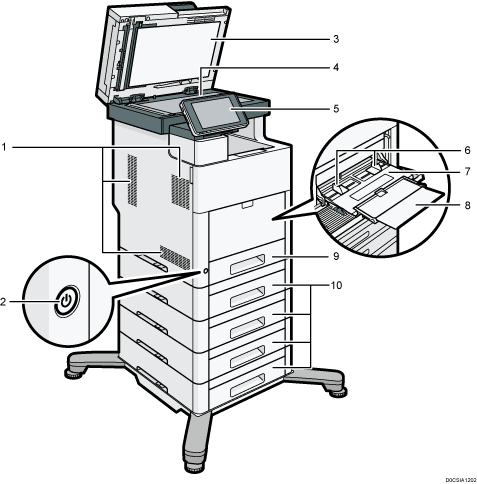

IM C530FB
Вентиляционные отверстия
Предотвращают перегрев устройства.
Выключатель основного питания
Чтобы использовать аппарат, необходимо включить главный переключатель питания. Если он выключен, включите его.
Автоподатчик документов (АПД)
Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Панель управления
См. Перечень названий и функций компонентов панели управления.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.
Обходной лоток
Используется для копирования или печати на этикеточной бумаге (клейких этикетках).
Удлинитель
Вытяните данный удлинитель при загрузке бумаги формата А4
, 81/2 × 11 или большего размера в обходной лоток.Лоток
Место для загрузки бумаги.
Блок подачи бумаги
Место для загрузки бумаги.

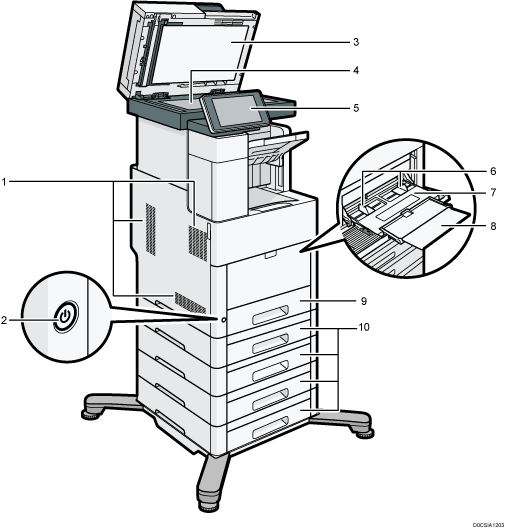

IM C530F
Вентиляционные отверстия
Предотвращают перегрев устройства.
Выключатель основного питания
Чтобы использовать аппарат, необходимо включить главный переключатель питания. Если он выключен, включите его.
Автоподатчик документов (АПД)
Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Панель управления
См. Перечень названий и функций компонентов панели управления.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.
Обходной лоток
Используется для копирования или печати на этикеточной бумаге (клейких этикетках).
Удлинитель
Вытяните данный удлинитель при загрузке бумаги формата А4
, 81/2 × 11 или большего размера в обходной лоток.Лоток
Место для загрузки бумаги.
Блок подачи бумаги
Место для загрузки бумаги.
Вид спереди и справа

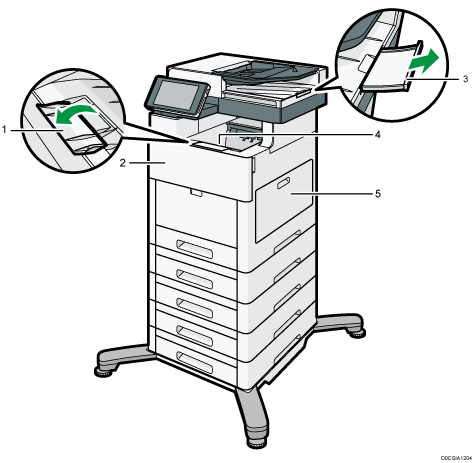

IM C530FB
Направляющая стандартного лотка
Откройте наружу задний ограничитель для поддержки бумаги большого формата.
Передняя крышка
Откройте для замены принт-картриджа.
Удлинитель АПД
Для бумаги больших размеров вытяните расширитель.
Стандартный лоток
Сюда выводятся копии, напечатанные документы и факсимильные сообщения.
Правая крышка
Откройте, чтобы заменить емкость с отработанным тонером.

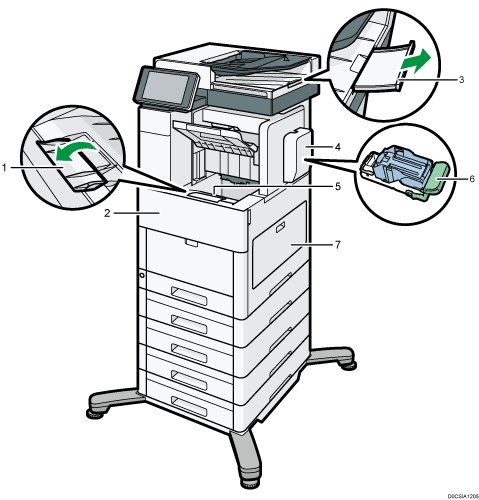

IM C530F
Направляющая стандартного лотка
Откройте наружу задний ограничитель для поддержки бумаги большого формата.
Передняя крышка
Откройте для замены принт-картриджа.
Удлинители АПД
Для бумаги больших размеров вытяните расширитель.
Крышка для скоб финишера
Откройте для замены картриджа со скобами.
Стандартный лоток
Сюда выводятся копии, напечатанные, отсортированные и сшитые документы, а также факсимильные сообщения.
Картридж со скобами
Картридж со скобами для финишера. Замените этот картридж, когда закончатся скобы.
Правая крышка
Откройте, чтобы заменить емкость с отработанным тонером.
Вид сзади и слева

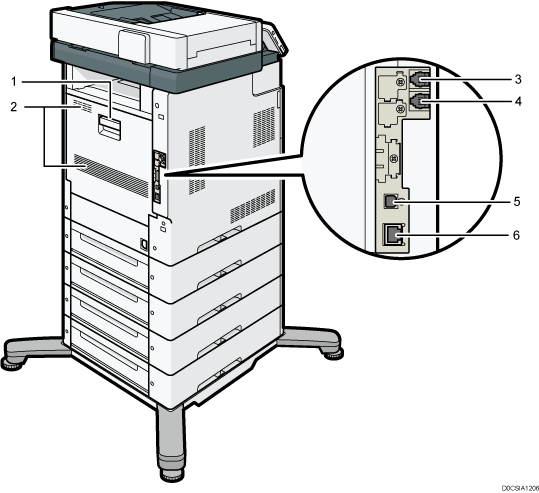

IM C530FB
Задняя крышка
Откройте эту крышку при замятии бумаги.
Вентиляционные отверстия
Предотвращают перегрев устройства.
LINE: разъем модуля интерфейса G3
Подключите линию для использования факса.
TEL: разъем для внешнего телефонного аппарата
Для подключения внешнего телефонного аппарата.
Интерфейс USB2.0, тип B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
Порт Ethernet
Подключите аппарат к сети при помощи сетевого кабеля.

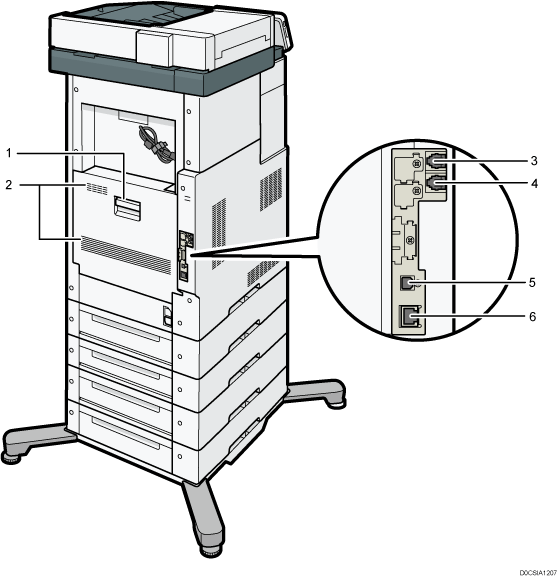

IM C530F
Задняя крышка
Откройте эту крышку при замятии бумаги.
Вентиляционные отверстия
Предотвращают перегрев устройства.
LINE: разъем модуля интерфейса G3
Подключите линию для использования факса.
TEL: разъем для внешнего телефонного аппарата
Для подключения внешнего телефонного аппарата.
Интерфейс USB2.0, тип B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
Порт Ethernet
Подключите аппарат к сети при помощи сетевого кабеля.
