Oversikt over komponentenes navn og funksjoner
- Ikke dekk til maskinens ventilasjonsåpninger. Hvis du gjør det, kan det føre til brann som følge av at de indre komponentene overopphetes.
- Når du flytter maskinen, må du ikke holde i betjeningspanelet. Dette kan forårsake skade på betjeningspanelet, noe som kan resultere i personskade eller funksjonsfeil.
Sett forfra og fra venstre

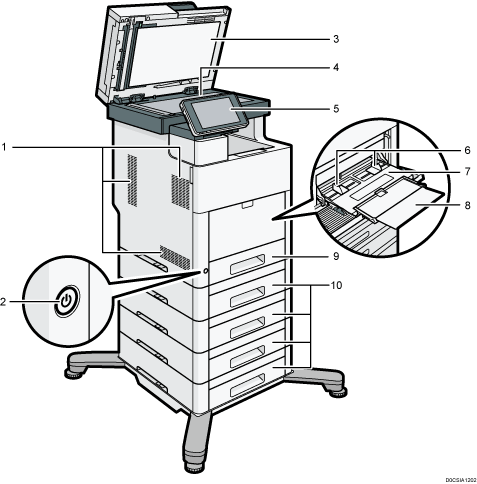

IM C530FB
Ventilasjonsåpninger
Unngå overoppheting.
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.
Automatisk dokumentmater (ADF)
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Legg originalene med forsiden ned.
Betjeningspanel
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Multiarkmater
Brukes til å kopiere eller skrive ut på etiketter (selvklebende etiketter).
Forlenger
Trekk ut denne forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren.Papirmagasin
Legg i papiret her.
Papirmateenhet
Legg i papiret her.

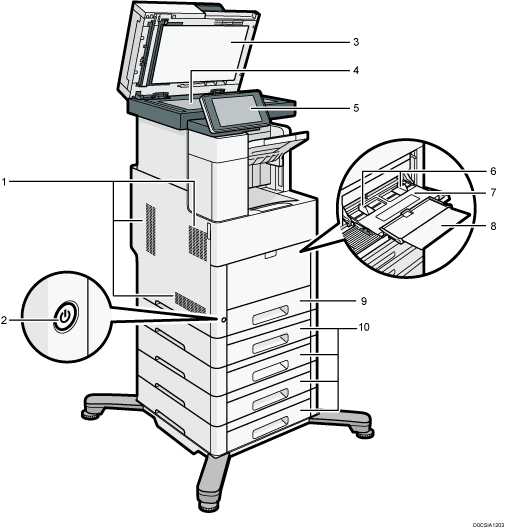

IM C530F
Ventilasjonsåpninger
Unngå overoppheting.
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.
Automatisk dokumentmater (ADF)
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Legg originalene med forsiden ned.
Betjeningspanel
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Multiarkmater
Brukes til å kopiere eller skrive ut på etiketter (selvklebende etiketter).
Forlenger
Trekk ut denne forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren.Papirmagasin
Legg i papiret her.
Papirmateenhet
Legg i papiret her.
Sett forfra og fra høyre

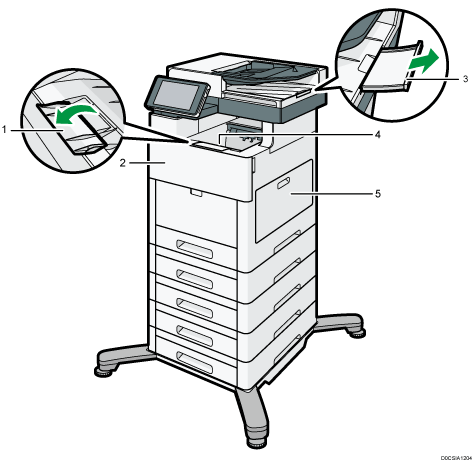

IM C530FB
Standard brettfører
Åpne endesperren for å støtte stort papirformat.
Frontdeksel
Åpne for å bytte blekkpatronen.
ADF-forlenger
Trekk ut denne forlengeren for å støtte store papirformater.
Standard mottaksbrett
Kopier, utskrifter og faksmeldinger leveres her
Høyre deksel
Åpne for å bytte beholder for brukt toner.

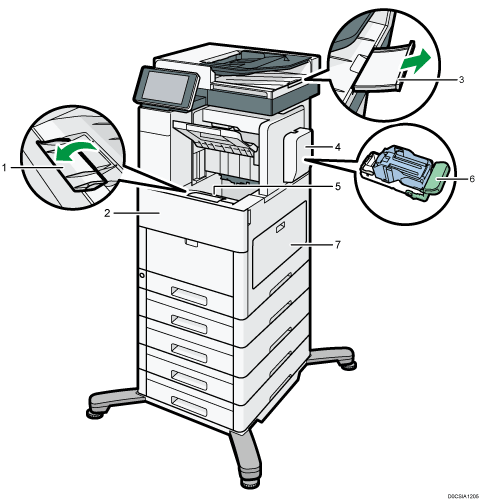

IM C530F
Standard brettfører
Åpne endesperren for å støtte stort papirformat.
Frontdeksel
Åpne for å bytte blekkpatronen.
ADF-forlengere
Trekk ut denne forlengeren for å støtte store papirformater.
Stiftedeksel for etterbehandler
Åpne for å bytte stiftekassetten.
Standard mottaksbrett
Kopiert/utskrevet/sortert/stiftet papir og faksmeldinger leveres her.
Stiftekassett
Stiftpatron for etterbehandleren. Bytt kassetten når den har gått tomt for stifter.
Høyre deksel
Åpne for å bytte beholder for brukt toner.
Sett bakfra og fra venstre

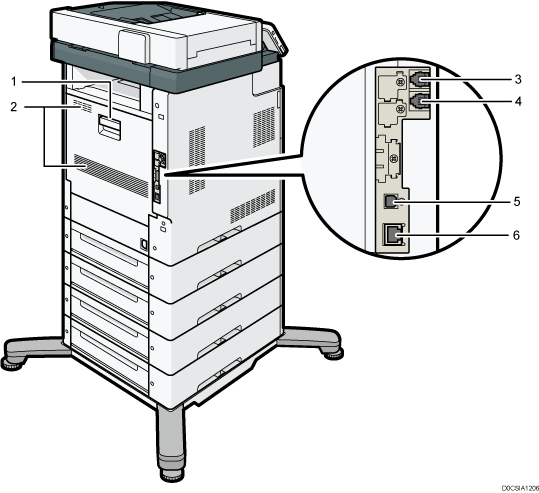

IM C530FB
Bakre deksel
Åpne dette dekselet ved papirstopp.
Ventilasjonsåpninger
Unngå overoppheting.
LINJE: G3-grensesnittilkobling
Koble til linjen for bruk av faks.
TEL: Ekstern telefontilkobling
Koble til et eksternt telefonsett.
USB2.0-grensesnitt type B
Bruk denne porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.

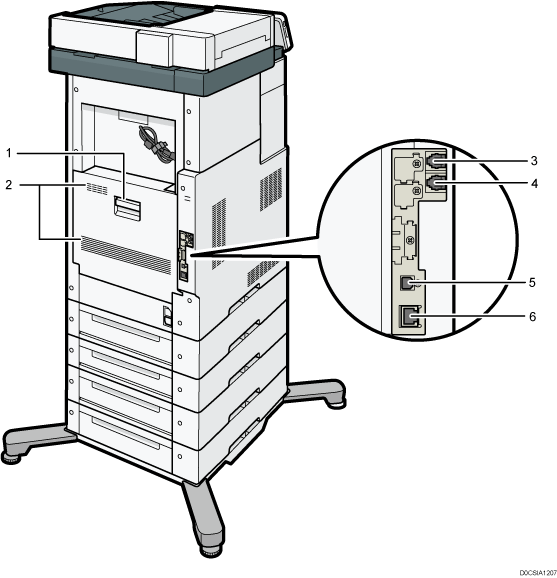

IM C530F
Bakre deksel
Åpne dette dekselet ved papirstopp.
Ventilasjonsåpninger
Unngå overoppheting.
LINJE: G3-grensesnittilkobling
Koble til linjen for bruk av faks.
TEL: Ekstern telefontilkobling
Koble til et eksternt telefonsett.
USB2.0-grensesnitt type B
Bruk denne porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.
