Guide relatif aux noms et fonctions des composants

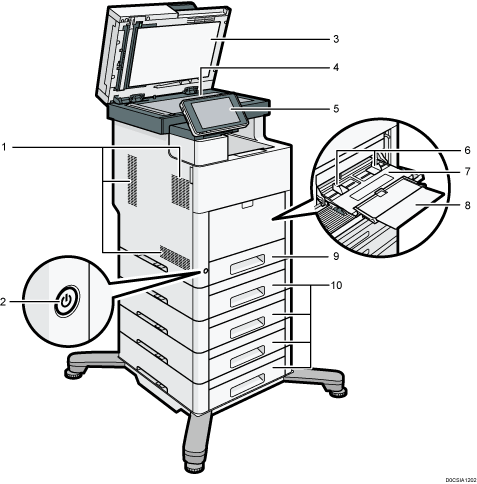

Aérations

Permettent d'éviter la surchauffe.

Interrupteur principal d'alimentation

Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

Chargeur automatique de documents (ADF)

Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

Vitre d'exposition

Placez-y les originaux, face vers le bas.

Panneau de commande

Voir Noms et fonctions du panneau de commande.

Guides papier

Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

Bypass

Permet de copier ou d'imprimer sur des étiquettes en papier (étiquettes adhésives).

Extension

Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4, 8¹/₂ × 11 dans le Bypass.

Magasin papier

Chargez le papier ici.

Unité d'alimentation papier

Chargez le papier ici.

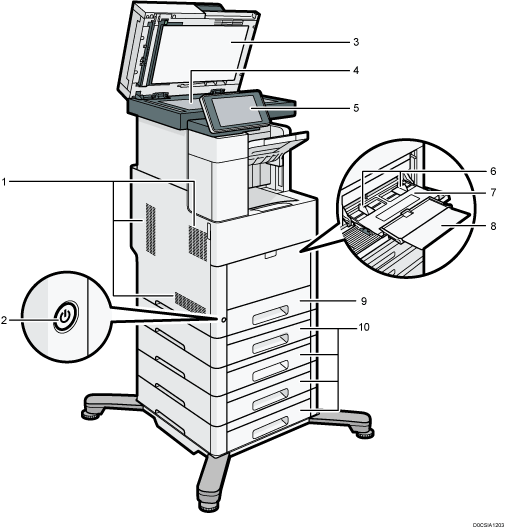

Aérations

Permettent d'éviter la surchauffe.

Interrupteur principal d'alimentation

Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

Chargeur automatique de documents (ADF)

Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

Vitre d'exposition

Placez-y les originaux, face vers le bas.

Panneau de commande

Voir Noms et fonctions du panneau de commande.

Guides papier

Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

Bypass

Permet de copier ou d'imprimer sur des étiquettes en papier (étiquettes adhésives).

Extension

Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4, 8¹/₂ × 11 dans le Bypass.

Magasin papier

Chargez le papier ici.

Unité d'alimentation papier

Chargez le papier ici.

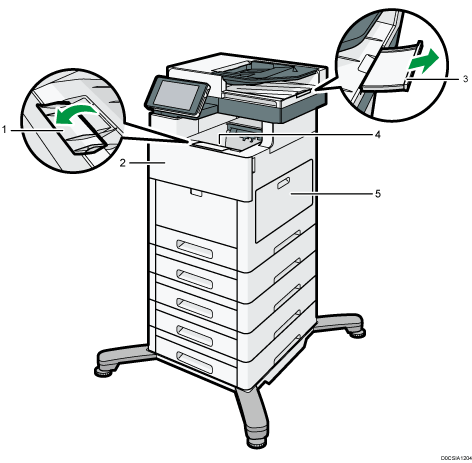

Guide magasin standard

Ouvrez le guide arrière pour prendre en charge le papier grand format.

Capot avant

Ouvrez pour remplacer la cartouche d'impression.

Extension de l'ADF

Retirez cette extension pour accueillir du papier de grand format.

Réceptacle standard

Les copies, les impressions et les fax sont distribués ici

Capot droit

Ouvrir pour remplacer la cartouche de toner usagé.

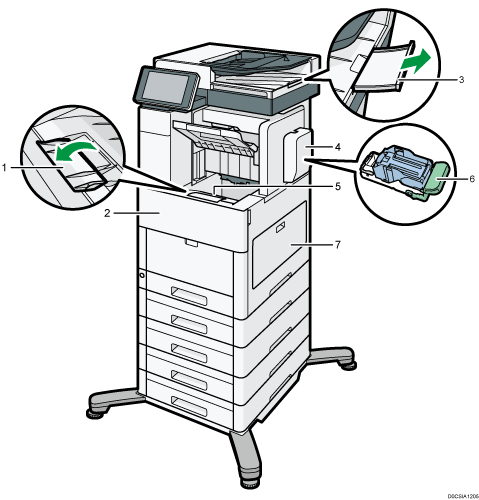

Guide magasin standard

Ouvrez le guide arrière pour prendre en charge le papier grand format.

Capot avant

Ouvrez pour remplacer la cartouche d'impression.

Extensions de l'ADF

Retirez cette extension pour accueillir du papier de grand format.

Capot agrafage finisseur

Ouvrez pour remplacer la cartouche d'agrafage.

Réceptacle standard

Le papier copié/imprimé/trié/agrafé et les fax sont distribués ici.

Cartouche d'agrafes

Cartouche d'agrafes pour le finisseur. Remplacez la cartouche lorsqu'il n'y a plus d'agrafes.

Capot droit

Ouvrir pour remplacer la cartouche de toner usagé.

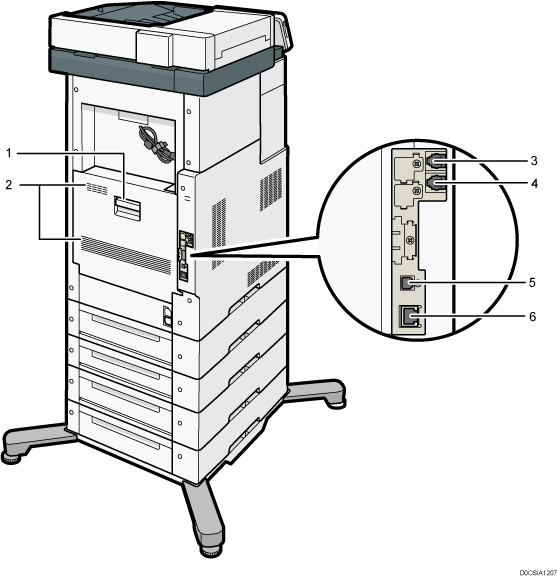

Capot arrière

Ouvrez ce capot lorsqu'un incident papier survient.

Aérations

Permettent d'éviter la surchauffe.

LINE : Connecteur d'interface G3

Raccordez la ligne pour une utilisation en tant que fax.

TEL : connecteur pour téléphone externe

Raccordez un téléphone externe.

Interface USB2.0 de Type B

Ce port permet de raccorder l'appareil et l'ordinateur à l'aide du câble USB.

Port Ethernet

Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.

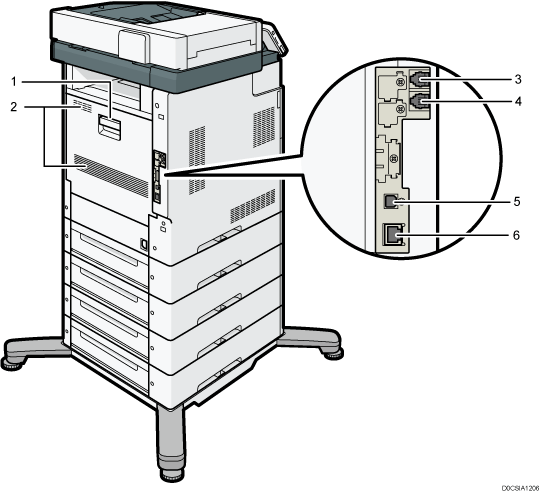

Capot arrière

Ouvrez ce capot lorsqu'un incident papier survient.

Aérations

Permettent d'éviter la surchauffe.

LINE : Connecteur d'interface G3

Raccordez la ligne pour une utilisation en tant que fax.

TEL : connecteur pour téléphone externe

Raccordez un téléphone externe.

Interface USB2.0 de Type B

Ce port permet de raccorder l'appareil et l'ordinateur à l'aide du câble USB.

Port Ethernet

Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.
