Osien nimet ja toiminnot

Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.

Kun siirrät laitteen, älä pidä kiinni käyttöpaneelista. Käyttöpaneeli saattaa vaurioitua tai siihen voi tulla toimintahäiriö. Loukkaantumisvaara.

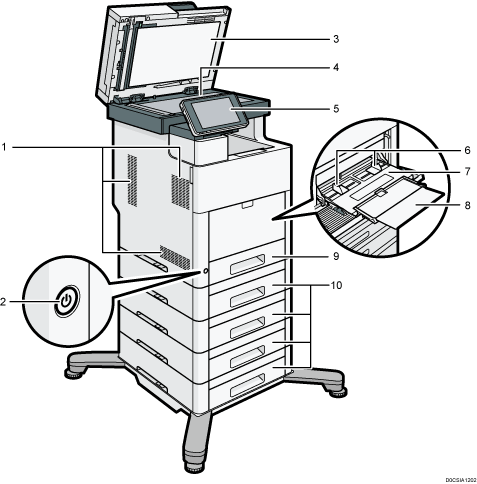

IM C530FB

Tuuletusaukot
Estävät ylikuumenemisen.
Päävirtakytkin
Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.
Syöttölaite
Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Käyttöpaneeli
Katso Käyttöpaneelin nimet ja toiminnot.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Ohisyöttötaso
Käytä tarrapaperin kopiointiin tai tulostukseen.
Paperituki
Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.
Paperikasetti
Laita paperi tänne.
Paperikasetti
Laita paperi tänne.

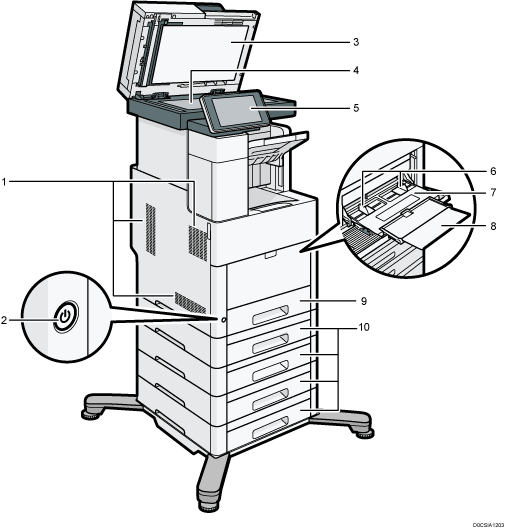

IM C530F

Tuuletusaukot
Estävät ylikuumenemisen.
Päävirtakytkin
Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.
Syöttölaite
Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Käyttöpaneeli
Katso Käyttöpaneelin nimet ja toiminnot.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Ohisyöttötaso
Käytä tarrapaperin kopiointiin tai tulostukseen.
Paperituki
Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.
Paperikasetti
Laita paperi tänne.
Paperikasetti
Laita paperi tänne.

IM C530FB

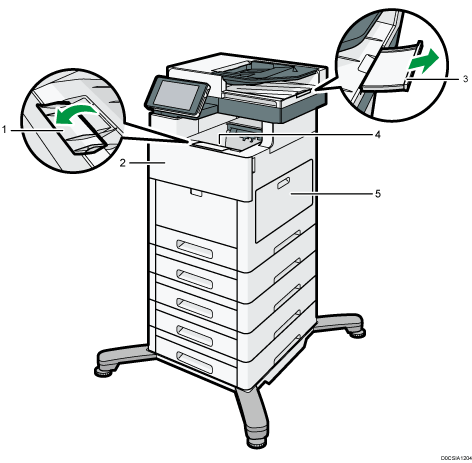

IM C530F

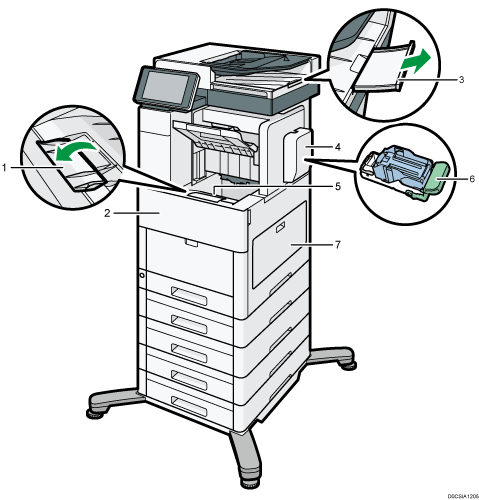

Vakiomallinen ohjain
Avaa ja poista paperituki suurten paperien tueksi.
Etukansi
Avaa kansi värikasetin vaihtamiseksi.
Syöttölaitteen paperituet
Vedä paperituki ulos ison paperin tukemiseksi.
Nitojan kansi
Avaa kansi niittikasetin vaihtamiseksi.
Vakiotaso
Kopiot, tulosteet, lajittelut, nidonnat ja faksit päätyvät tälle tasolle.
Niittikasetti
Viimeistelijän niittikasetti. Vaihda kasetti, kun niitit ovat loppuneet.
Oikea kansi
Avaa vaihtaaksesi hukkavärisäiliön.

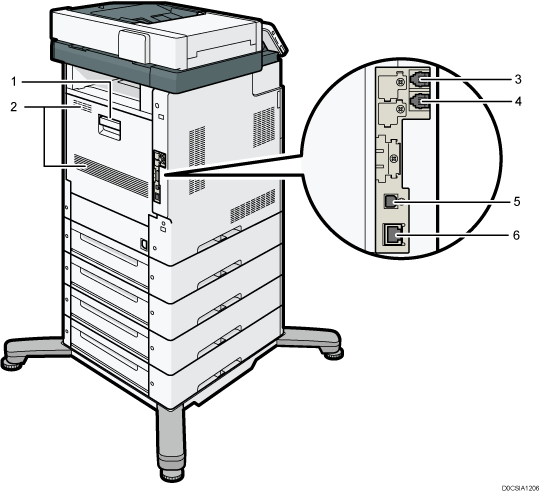

IM C530FB

Takakansi
Avaa kansi, jos sattuu paperitukos.
Tuuletusaukot
Estävät ylikuumenemisen.
LINJA: G3-liitäntäyksikön liitin
Liitä linja faksikäyttöä varten.
TEL: (ulkoisen puhelimen liitin)
Liitä ulkoinen puhelin.
B-tyypin USB2.0-liitäntä
Käytä tätä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Liitä laite verkkoon verkkokaapelilla.

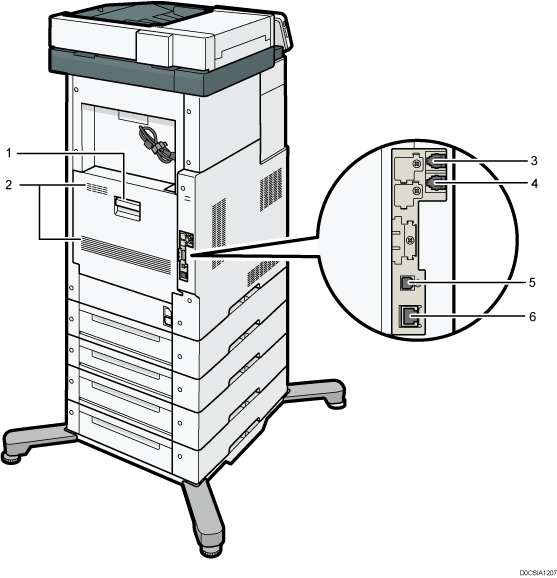

IM C530F

Takakansi
Avaa kansi, jos sattuu paperitukos.
Tuuletusaukot
Estävät ylikuumenemisen.
LINJA: G3-liitäntäyksikön liitin
Liitä linja faksikäyttöä varten.
TEL: (ulkoisen puhelimen liitin)
Liitä ulkoinen puhelin.
B-tyypin USB2.0-liitäntä
Käytä tätä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Liitä laite verkkoon verkkokaapelilla.
