Guía de nombres y funciones de componentes

No obstruya las rejillas de ventilación de la máquina. Esto podría provocar un incendio debido a un sobrecalentamiento de los componentes internos.

Cuando traslade la máquina, no la sujete por el panel de mandos. De lo contrario, podría dañarse el panel de mandos, provocando una avería o una lesión.

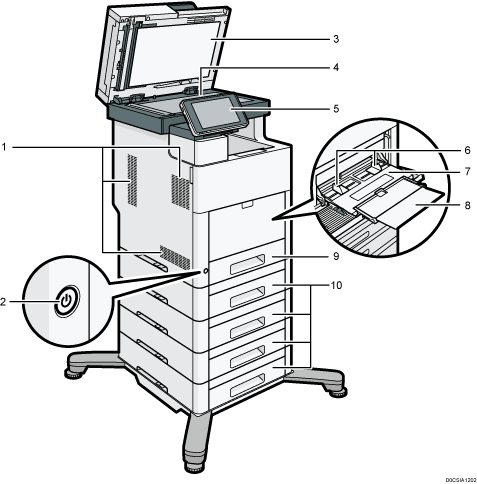

IM C530FB

Respiraderos
Evitan un sobrecalentamiento.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.
Alimentador automático de documentos (ADF):
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), este procesará automáticamente los originales de uno en uno.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Panel de mandos
Consulte Nombres y funciones del panel de mandos.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Bandeja bypass
Utilice para copiar o imprimir en papel de etiqueta (etiquetas adhesivas).
Extensor
Saque este extensor cuando cargue hojas tamaño A4 , 8¹/₂ × 11 o superior en la bandeja de papel bypass.
Bandeja de papel
Cargue el papel aquí.
Unidad de alimentación de papel
Cargue el papel aquí.

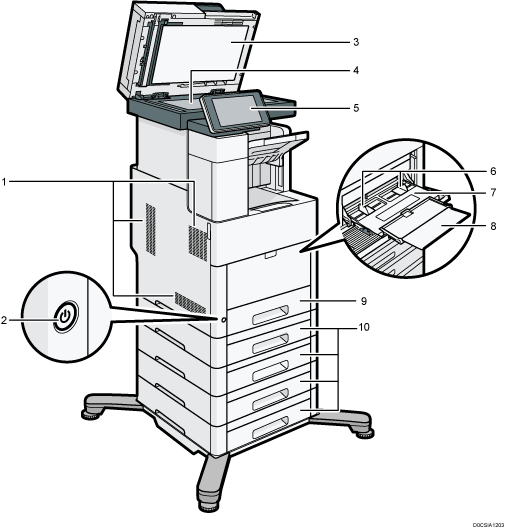

IM C530F

Respiraderos
Evitan un sobrecalentamiento.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.
Alimentador automático de documentos (ADF):
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), este procesará automáticamente los originales de uno en uno.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Panel de mandos
Consulte Nombres y funciones del panel de mandos.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Bandeja bypass
Utilice para copiar o imprimir en papel de etiqueta (etiquetas adhesivas).
Extensor
Saque este extensor cuando cargue hojas tamaño A4 , 8¹/₂ × 11 o superior en la bandeja de papel bypass.
Bandeja de papel
Cargue el papel aquí.
Unidad de alimentación de papel
Cargue el papel aquí.

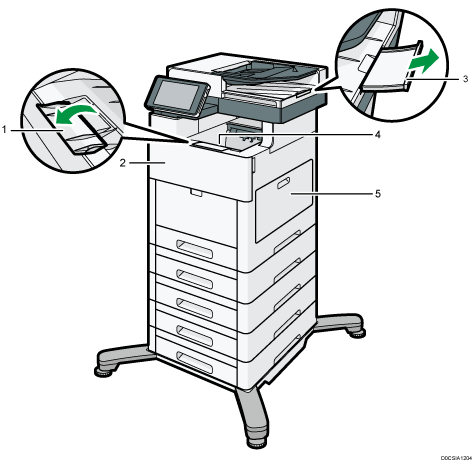

IM C530FB

Guía de la bandeja estándar
Abra la reja final para admitir papel grande.
Tapa frontal
Abra para sustituir el cartucho de impresión.
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Bandeja estándar
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Tapa derecha
Ábrala para cambiar la botella de tóner residual.

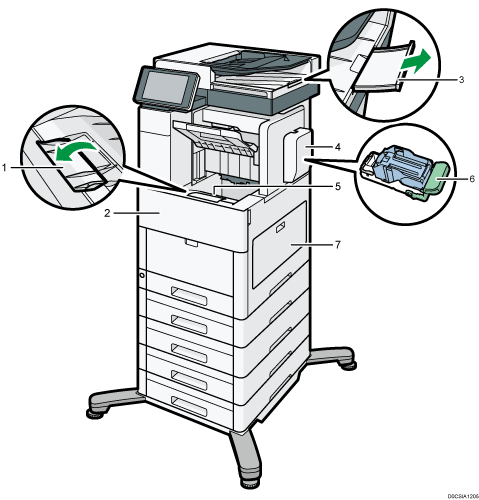

IM C530F

Guía de la bandeja estándar
Abra la reja final para admitir papel grande.
Tapa frontal
Abra para sustituir el cartucho de impresión.
Extensores del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Cubierta de grapas del finisher
Abra para sustituir el cartucho de grapas.
Bandeja estándar
El papel copiado/clasificado/grapado/impreso y los mensajes de fax se entregan aquí.
Cartucho de grapas
Cartucho de grapas para el finisher. Sustituya el cartucho cuando se acaben las grapas.
Tapa derecha
Ábrala para cambiar la botella de tóner residual.

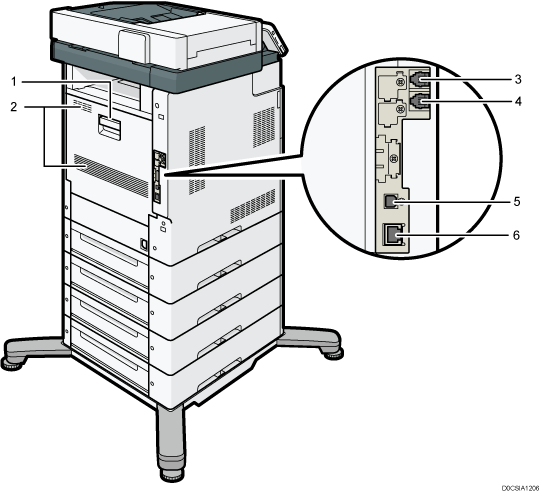

IM C530FB

Cubierta posterior
Abra esta tapa cuando se produzca un atasco.
Respiraderos
Evitan un sobrecalentamiento.
LÍNEA: conector de la unidad de interfaz G3
Conecte la línea para la función de fax.
TEL: conector del teléfono externo
Conecte un teléfono externo.
Interfaz USB2.0 tipo B
Utilice este puerto para conectar la máquina y el ordenador mediante el cable USB.
Puerto Ethernet
Utilice un cable de interface de red para conectar la máquina a una red.

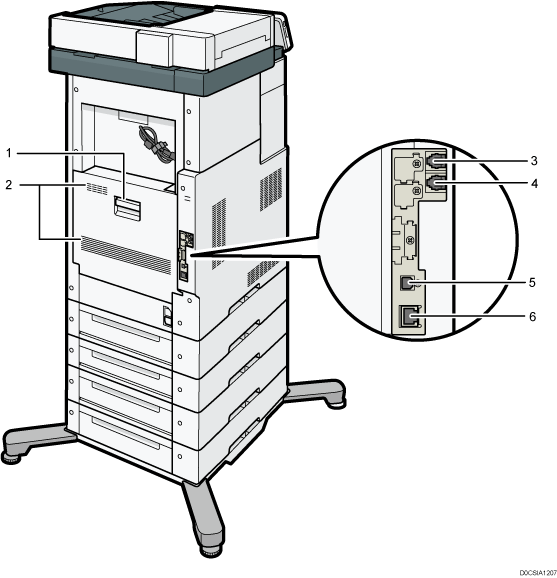

IM C530F

Cubierta posterior
Abra esta tapa cuando se produzca un atasco.
Respiraderos
Evitan un sobrecalentamiento.
LÍNEA: conector de la unidad de interfaz G3
Conecte la línea para la función de fax.
TEL: conector del teléfono externo
Conecte un teléfono externo.
Interfaz USB2.0 tipo B
Utilice este puerto para conectar la máquina y el ordenador mediante el cable USB.
Puerto Ethernet
Utilice un cable de interface de red para conectar la máquina a una red.
