Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων
- Μην εμποδίζετε τους αεραγωγούς του μηχανήματος. Σε αυτήν την περίπτωση μπορεί να προκύψει πυρκαγιά, επειδή τα εσωτερικά εξαρτήματα υπερθερμαίνονται.
- Κατά τη μετακίνηση του μηχανήματος, μην κρατάτε τον πίνακα ελέγχου. Κάτι τέτοιο μπορεί να προκαλέσει βλάβη στον πίνακα ελέγχου και να οδηγήσει σε τραυματισμό.

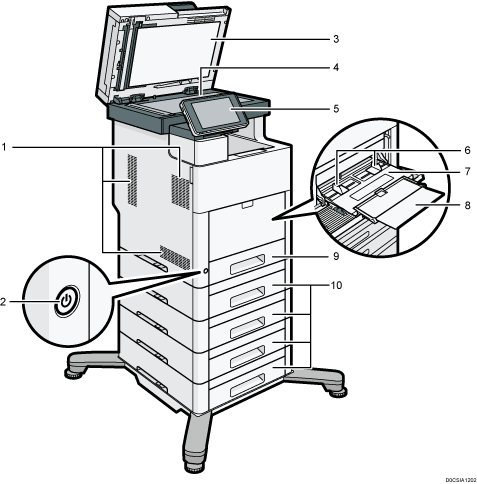

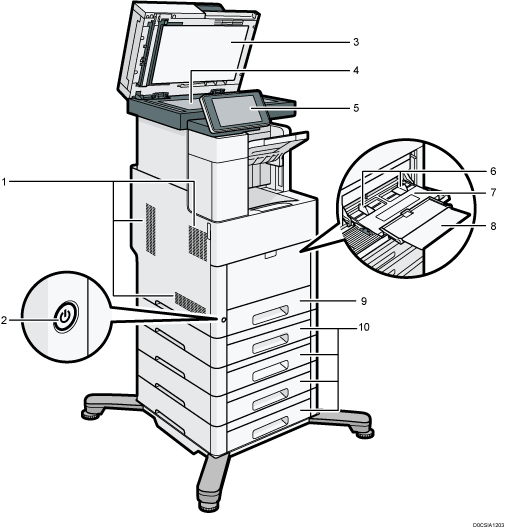

Εμπρός και αριστερή όψη
IM C530FB
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Κεντρικός διακόπτης λειτουργίας
Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.
Αυτόματος τροφοδότης πρωτοτύπων (ADF)
Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.
Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.
Πλάκα αντιγραφής
Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.
Πίνακας ελέγχου
Οδηγοί χαρτιού
Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.
Δίσκος Bypass
Χρησιμοποιήστε το για αντιγραφή ή εκτύπωση σε χαρτί ετικέτας (αυτοκόλλητες ετικέτες).
Προέκταση
Όταν τοποθετείτε χαρτί μεγέθους A4
, 81/2 × 11, ή μεγαλύτερου μεγέθους, στο δίσκο Bypass, τραβήξτε προς τα έξω την προέκταση.Δίσκος χαρτιού
Τοποθετήστε χαρτί εδώ.
Μονάδα τροφοδοσίας χαρτιού
Τοποθετήστε χαρτί εδώ.
IM C530F
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Κεντρικός διακόπτης λειτουργίας
Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.
Αυτόματος τροφοδότης πρωτοτύπων (ADF)
Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.
Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.
Πλάκα αντιγραφής
Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.
Πίνακας ελέγχου
Οδηγοί χαρτιού
Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.
Δίσκος Bypass
Χρησιμοποιήστε το για αντιγραφή ή εκτύπωση σε χαρτί ετικέτας (αυτοκόλλητες ετικέτες).
Προέκταση
Όταν τοποθετείτε χαρτί μεγέθους A4
, 81/2 × 11, ή μεγαλύτερου μεγέθους, στο δίσκο Bypass, τραβήξτε προς τα έξω την προέκταση.Δίσκος χαρτιού
Τοποθετήστε χαρτί εδώ.
Μονάδα τροφοδοσίας χαρτιού
Τοποθετήστε χαρτί εδώ.

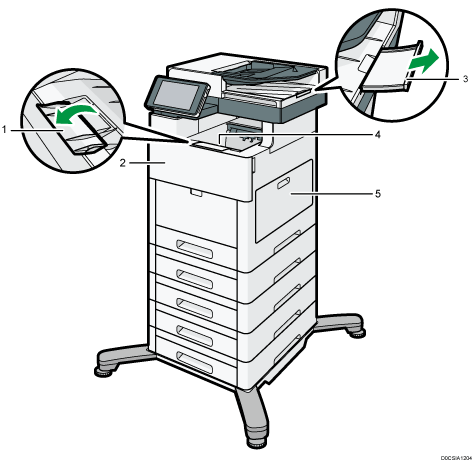

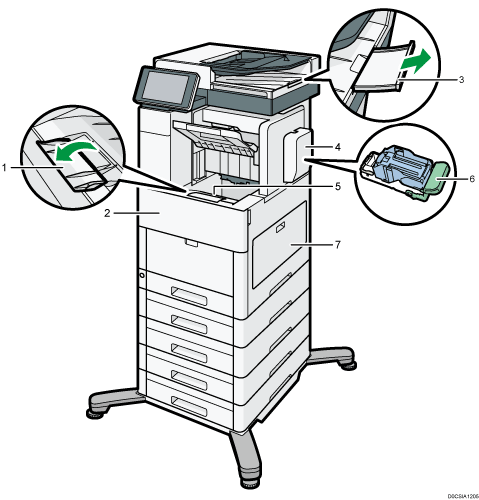

Εμπρός και δεξιά όψη
IM C530FB
Οδηγός στάνταρ δίσκου
Ανοίξτε το τελικό τοίχωμα για την υποστήριξη μεγάλου χαρτιού.
Μπροστινό καπάκι
Ανοίξτε για να αντικαταστήσετε την κασέτα εκτύπωσης.
Προέκταση αυτόματου τροφοδότη πρωτοτύπων (ADF)
Τραβήξτε έξω αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.
Βασικός δίσκος
Εδώ παραδίδεται χαρτί από τις λειτουργίες αντιγραφής/εκτύπωσης και τα μηνύματα φαξ.
Δεξί καπάκι
Ανοίξτε για να αντικαταστήσετε το δοχείο υπολειμμάτων τόνερ.
IM C530F
Οδηγός στάνταρ δίσκου
Ανοίξτε το τελικό τοίχωμα για την υποστήριξη μεγάλου χαρτιού.
Μπροστινό καπάκι
Ανοίξτε για να αντικαταστήσετε την κασέτα εκτύπωσης.
Προεκτάσεις ADF
Τραβήξτε έξω αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.
Καπάκι συρραπτικών Τελικού Επεξεργαστή
Ανοίξτε για να αντικαταστήσετε την κασέτα συρραφής.
Βασικός δίσκος
Εδώ παραδίδεται το χαρτί μετά την αντιγραφή/εκτύπωση/σελιδοποίηση/συρραφή, καθώς και τα μηνύματα φαξ.
Κασέτα συρραφής
Κασέτα συρραφής για τον τελικό επεξεργαστή. Αντικαταστήστε την κασέτα όταν τελειώσουν τα συρραπτικά.
Δεξί καπάκι
Ανοίξτε για να αντικαταστήσετε το δοχείο υπολειμμάτων τόνερ.

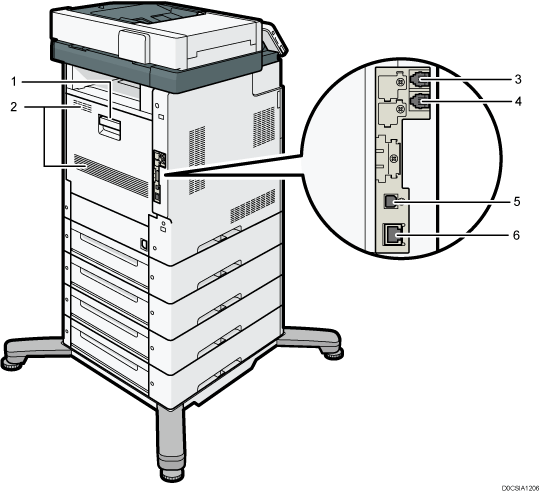

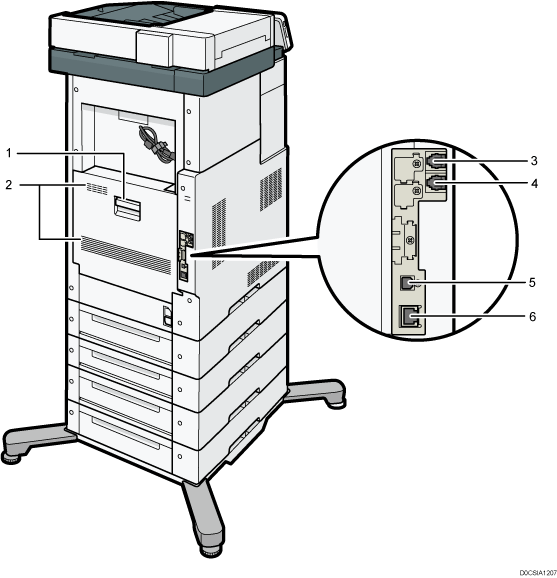

Πίσω και αριστερή όψη
IM C530FB
Πίσω καπάκι
Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
LINE: σύνδεσμος μονάδας διασύνδεσης G3
Συνδέστε τη γραμμή για χρήση φαξ.
TEL: σύνδεσμος εξωτερικού τηλεφώνου
Συνδέστε μια εξωτερική τηλεφωνική συσκευή.
USB2.0 Διεπαφή τύπου B
Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.
Θύρα Ethernet
Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.
IM C530F
Πίσω καπάκι
Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
LINE: σύνδεσμος μονάδας διασύνδεσης G3
Συνδέστε τη γραμμή για χρήση φαξ.
TEL: σύνδεσμος εξωτερικού τηλεφώνου
Συνδέστε μια εξωτερική τηλεφωνική συσκευή.
USB2.0 Διεπαφή τύπου B
Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.
Θύρα Ethernet
Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.
