Guia de noms i funcions dels components

No obstruïu les sortides d'aire de la màquina. Si ho feu, es pot produir un incendi a causa del sobreescalfament dels components interns.

Quan moveu la màquina, no l'agafeu pel panell de control. Si ho feu, podeu fer malbé el panell de control i provocar una avaria o lesions.

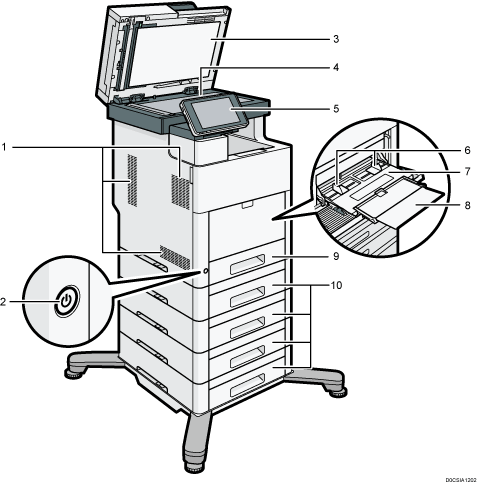

IM C530FB

Orificis de ventilació
Eviten el sobreescalfament.
Interruptor principal
Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.
Alimentador automàtic de documents (ADF)
Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Panell de control
Vegeu Noms i funcions del panell de control.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.
Safata bypass
S'utilitza per copiar o imprimir en paper d'etiqueta (etiquetes adhesives).
Unitat d'extensió
Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.
Safata de paper
El paper es carrega per aquí.
Unitat d'alimentació de paper
El paper es carrega per aquí.

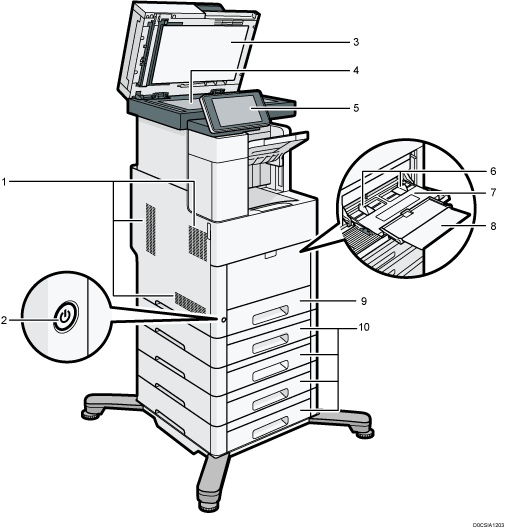

IM C530F

Orificis de ventilació
Eviten el sobreescalfament.
Interruptor principal
Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.
Alimentador automàtic de documents (ADF)
Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Panell de control
Vegeu Noms i funcions del panell de control.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.
Safata bypass
S'utilitza per copiar o imprimir en paper d'etiqueta (etiquetes adhesives).
Unitat d'extensió
Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.
Safata de paper
El paper es carrega per aquí.
Unitat d'alimentació de paper
El paper es carrega per aquí.

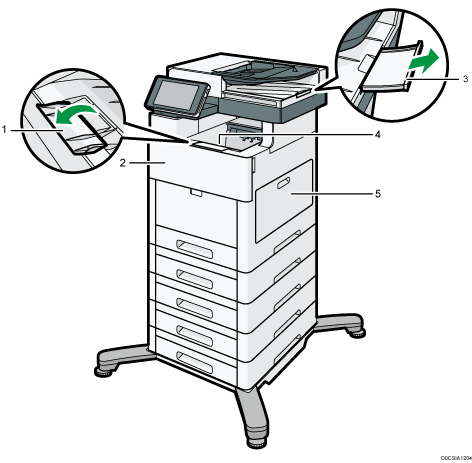

IM C530FB

Guia de safata estàndard
Obriu el topall del final quan vulgueu treballar amb paper gran.
Tapa frontal
Obriu-la per substituir el cartutx d'impressió.
Unitat d'extensió de l'ADF
Extraieu l'extensió per treballar amb paper de grans dimensions.
Safata estàndard
Les còpies, les impressions i els faxos surten per aquesta safata
Tapa dreta
Obriu-la per substituir l'ampolla de tòner residual.

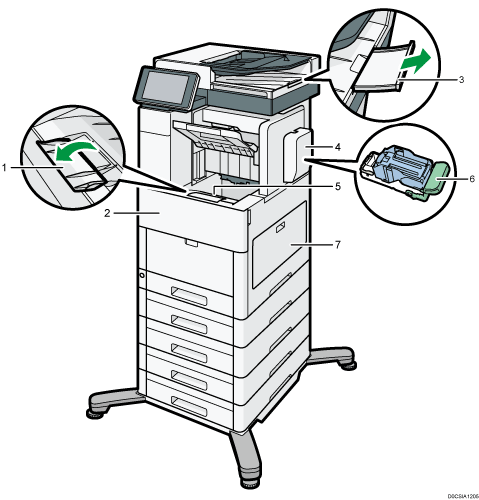

IM C530F

Guia de safata estàndard
Obriu el topall del final quan vulgueu treballar amb paper gran.
Tapa frontal
Obriu-la per substituir el cartutx d'impressió.
Unitats d'extensió de l'ADF
Extraieu l'extensió per treballar amb paper de grans dimensions.
Tapa de grapes del finisher
Obriu-la per substituir el cartutx de grapes.
Safata estàndard
Les còpies, les impressions, el paper ordenat, el paper grapat i els faxos surten per aquesta safata.
Cartutx de grapes
Cartutx de grapes per al finisher. Susbtituïu el cartutx quan s'esgotin les grapes.
Tapa dreta
Obriu-la per substituir l'ampolla de tòner residual.

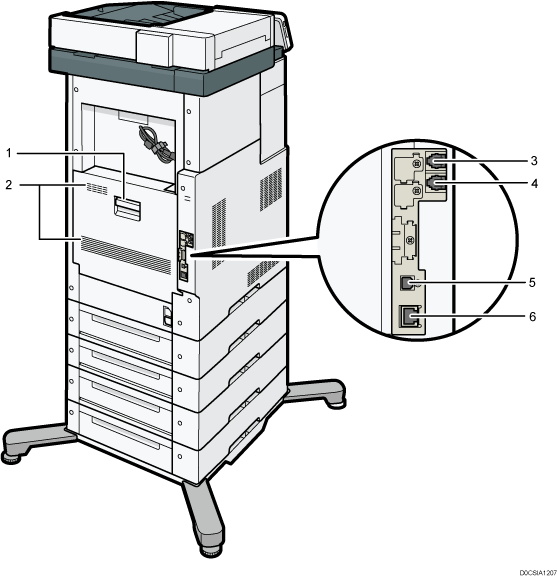

IM C530FB

Tapa posterior
Haureu d'obrir aquesta tapa en cas d'encallament de paper.
Orificis de ventilació
Eviten el sobreescalfament.
LÍNIA: Connector d'unitat d'interfície G3
Connecteu la línia per al fax.
TEL: Connector de telèfon extern
Connecteu un telèfon extern.
Interfície de Tipus B de l'USB 2.0
Utilitzeu aquest port per connectar la màquina i l'ordinador amb el cable USB.
Port Ethernet
Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.

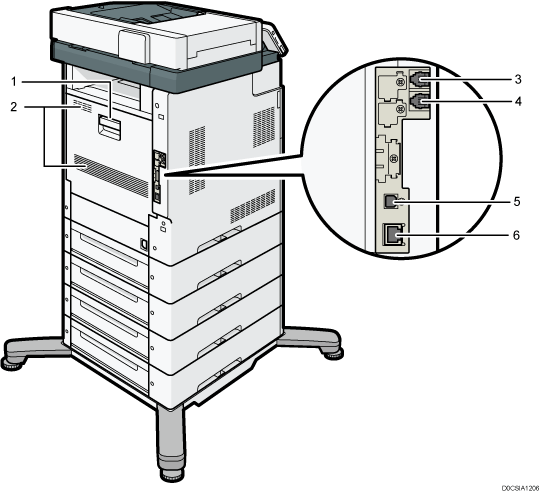

IM C530F

Tapa posterior
Haureu d'obrir aquesta tapa en cas d'encallament de paper.
Orificis de ventilació
Eviten el sobreescalfament.
LÍNIA: Connector d'unitat d'interfície G3
Connecteu la línia per al fax.
TEL: Connector de telèfon extern
Connecteu un telèfon extern.
Interfície de Tipus B de l'USB 2.0
Utilitzeu aquest port per connectar la màquina i l'ordinador amb el cable USB.
Port Ethernet
Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.
