Parça Adları ve İşlevleri Rehberi

Makinenin havalandırmalarını kapatmayın. Dahili bileşenler aşırı ısındığı için bunun yapılması yangına neden olabilir.

ADF’nin açılımı Oto Doküman Besleyicidir.

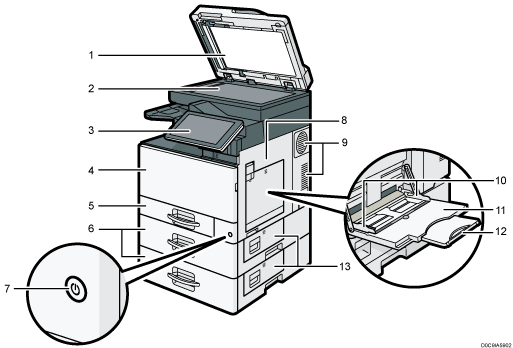

IM C300/C300F/C400F

Oto Doküman Besleyici (ADF)
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Kontrol paneli
Bkz. Kontrol Panelinin Adları ve İşlevleri.
Ön kapak
Toner kartuşunu değiştirmek için açın.
Kağıt kaseti
Kağıdı buraya yükleyin.
Kağıt kaseti ünitesi
Kağıdı buraya yükleyin.
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa düğmeyi açın.
Sağ kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Bypass tepsisi
OHP asetatlarına ve etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.
Uzatma
Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.
Sağ alt kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

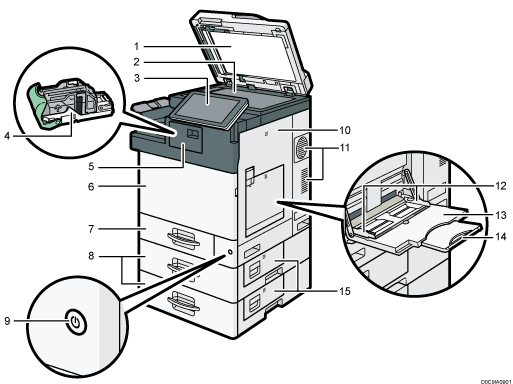

IM C400SRF

Oto Doküman Besleyici (ADF)
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Kontrol paneli
Bkz. Kontrol Panelinin Adları ve İşlevleri.
Zımba kartuşu
Sonlandırıcı için zımba kartuşu. Zımba tükendiğinde kartuşu değiştirin.
Sonlandırıcı kapağı
Zımba kartuşunu değiştirmek için bu kapağı açın.
Ön kapak
Toner kartuşunu değiştirmek için açın.
Kağıt kaseti
Kağıdı buraya yükleyin.
Kağıt kaseti ünitesi
Kağıdı buraya yükleyin.
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa düğmeyi açın.
Sağ kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Bypass tepsisi
OHP asetatlarına ve etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.
Uzatma
Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.
Sağ alt kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

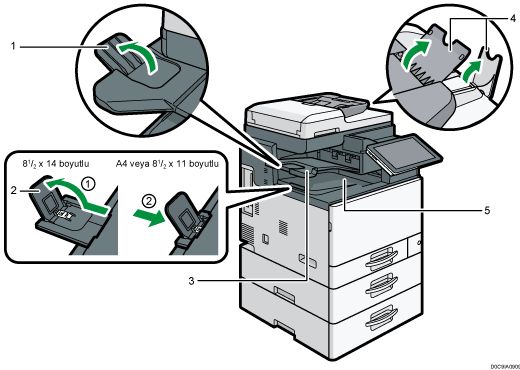

IM C300/C300F/C400F

Dahili tepsi 2’nin kılavuzu
Büyük kağıdı desteklemek için uç parmaklığı dışarı doğru açın ve kaldırın.
Dahili tepsi kılavuzu
Büyük kağıdı desteklemek için uç parmaklığı dışarı doğru açın ve kaldırın.
- 8¹/₂ × 14 boyut
  Kılavuzu dışarı çekerek 1. pozisyona getirin.
- A4 ya da 8¹/₂ × 11 boyut
  Kılavuzu dışarı çekerek 1. pozisyona getirin ve ardından 2. pozisyona geri itin.
Dahili tepsi 2
Bu çıkış tepsisini seçerseniz, kopyalanan/yazdırılan kağıtlar ve faks mesajları yüzü aşağı gelecek şekilde iletilir.
ADF genişleticileri
Daha büyük kağıtları desteklemek için bu kağıt desteklerini kaldırın.
Dahili tepsi
Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.

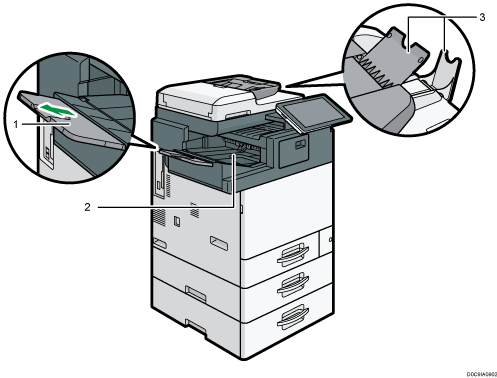

IM C400SRF

Sonlandırıcı ayırma tepsisi kılavuzu
Büyük kağıdı desteklemek için uç parmaklığı dışarı doğru açın.
Sonlandırıcı ayırma tepsisi
Kopyalanan/yazdırılan/sıralanan/zımbalanan kağıt ve faks mesajları buraya iletilir.
ADF genişleticileri
Daha büyük kağıtları desteklemek için bu kağıt desteklerini kaldırın.

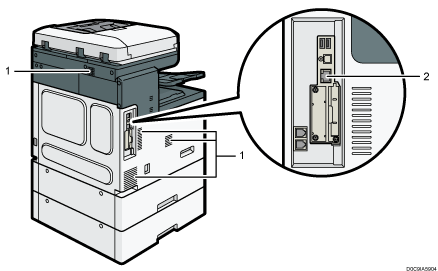

IM C300/C300F/C400F

Havalandırma delikleri
Aşırı ısınmayı önleyin.
Ethernet bağlantı noktası
Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.

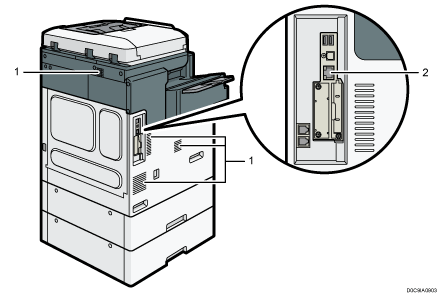

IM C400SRF

Havalandırma delikleri
Aşırı ısınmayı önleyin.
Ethernet bağlantı noktası
Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.
