Guide till komponenternas namn och funktioner

Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.

ADF betyder automatisk dokumentmatare.

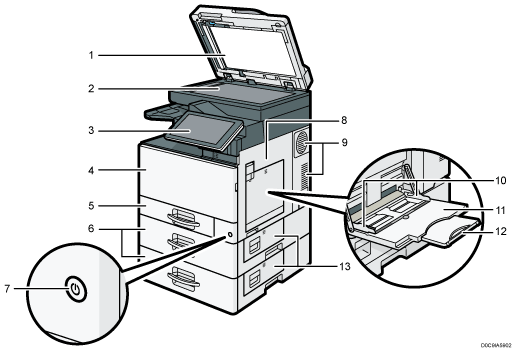

IM C300/C300F/C400F

Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Se Namn och funktioner på kontrollpanelen.
Frontlucka
Öppna för att byta tonerpatron.
Papperskassett
Fyll på papper här.
Papperskassett
Fyll på papper här.
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.
Höger lucka
Öppna denna lucka när pappersstopp inträffar.
Ventiler
Förhindrar överhettning.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Sidoinmatningsfack
Används för att kopiera eller skriva ut på OH-film eller etikettpapper (självhäftande etiketter).
Förlängning
Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.
Nedre höger lucka
Öppna denna lucka när pappersstopp inträffar.

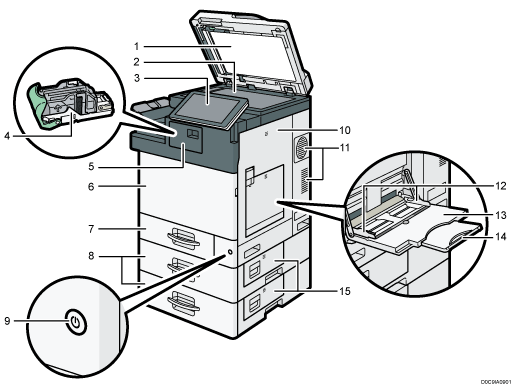

IM C400SRF

Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Se Namn och funktioner på kontrollpanelen.
Häftklammerpatron
Häftklammerpatron för efterbehandlaren. Byt ut patronen när häftklamrarna tar slut.
Efterbehandlarens lucka
Öppna den här luckan när du ska byta häftklammerpatron.
Frontlucka
Öppna för att byta tonerpatron.
Papperskassett
Fyll på papper här.
Papperskassett
Fyll på papper här.
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.
Höger lucka
Öppna denna lucka när pappersstopp inträffar.
Ventiler
Förhindrar överhettning.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Sidoinmatningsfack
Används för att kopiera eller skriva ut på OH-film eller etikettpapper (självhäftande etiketter).
Förlängning
Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.
Nedre höger lucka
Öppna denna lucka när pappersstopp inträffar.

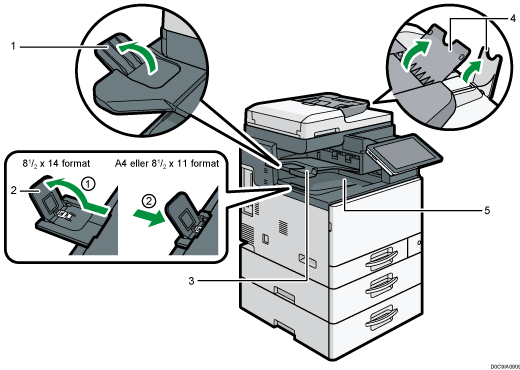

IM C300/C300F/C400F

Guide för intern kassett 2
Öppna och lyft ändstoppet för att lägga i stora papper.
Guide för intern kassett
Öppna och lyft ändstoppet för att lägga i stora papper.
- 8¹/₂ × 14 format
  Dra ut guiden till position 1.
- A4 eller 8¹/₂ × 11 format
  Dra ut guiden till position 1 och tryck sedan tillbaka den till position 2.
Internt utmatningsfack 2
Om du väljer detta som utmatningsfack matas kopierade eller utskrivna ark och faxmeddelanden ut här med textsidan ner.
ADF-förlängningar
Dra ut dessa förlängningar för att stödja större papper.
Internt utmatningsfack
Kopior, utskrifter och faxmeddelanden levereras här.

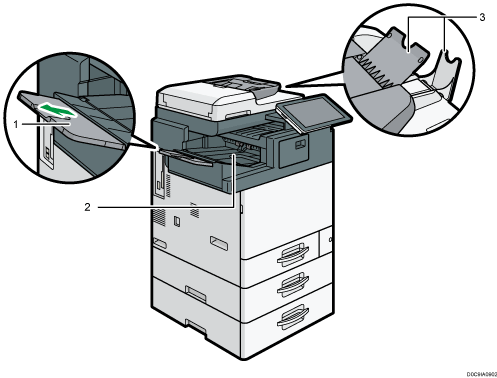

IM C400SRF

Guide för efterbehandlarens växelfack
Öppna ändstoppet för att lägga i stora papper.
Efterbehandlarens växelfack
Kopierade/sorterade/häftade papper och faxmeddelanden levereras här.
ADF-förlängningar
Dra ut dessa förlängningar för att stödja större papper.

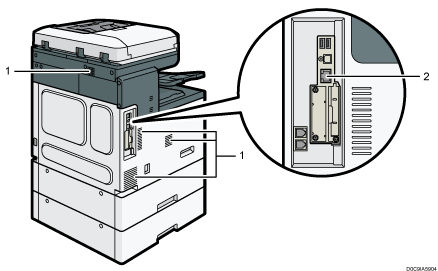

IM C300/C300F/C400F

Ventiler
Förhindrar överhettning.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.

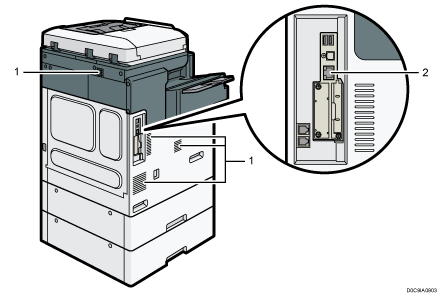

IM C400SRF

Ventiler
Förhindrar överhettning.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.
