Guia dos Nomes e Funções dos Componentes

Não obstrua as ventilações do equipamento. Fazê-lo pode resultar em incêndio, uma vez que os componentes internos sobreaquecem.

ADF significa alimentador automático de documentos.

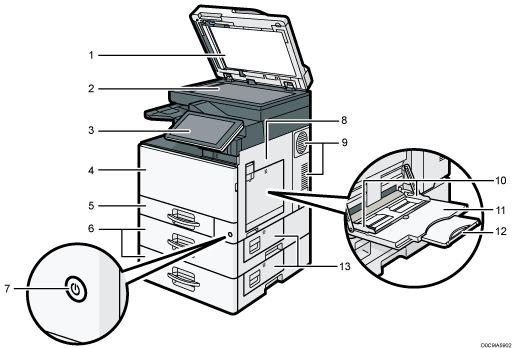

IM C300/C300F/C400F

Alimentador Automático de Documentos (ADF)
Baixe o ADF sobre os originais colocados no vidro de exposição.
Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Painel de controlo
Consulte Nomes e Funções do Painel de Controlo.
Tampa frontal
Abra para substituir os cartuchos de toner.
Bandeja de papel
Coloque papel aqui.
Unidade de bandeja de papel
Coloque papel aqui.
Botão de alimentação principal
O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.
Tampa direita
Abra esta tampa quando ocorrer um encravamento de papel.
Aberturas de ventilação
Previnem o sobreaquecimento.
Guias do papel
Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em acetatos e papel de etiqueta (etiquetas autocolantes).
Extensor
Puxe este extensor para fora quando pretender colocar papel A4 , 8¹/₂ × 11 ou de formato superior na bandeja de alimentação manual.
Tampa inferior direita
Abra esta tampa quando ocorrer um encravamento de papel.

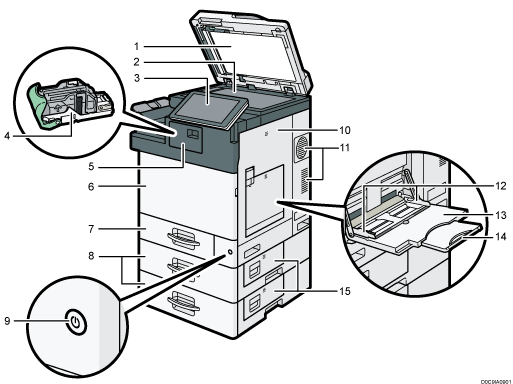

IM C400SRF

Alimentador Automático de Documentos (ADF)
Baixe o ADF sobre os originais colocados no vidro de exposição.
Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Painel de controlo
Consulte Nomes e Funções do Painel de Controlo.
Cartucho de agrafos
Cartucho de agrafos do finalizador. Substitua o cartucho quando os agrafos acabarem.
Tampa do finalizador
Abra esta tampa para substituir o cartucho de agrafos.
Tampa frontal
Abra para substituir os cartuchos de toner.
Bandeja de papel
Coloque papel aqui.
Unidade de bandeja de papel
Coloque papel aqui.
Botão de alimentação principal
O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.
Tampa direita
Abra esta tampa quando ocorrer um encravamento de papel.
Aberturas de ventilação
Previnem o sobreaquecimento.
Guias do papel
Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em acetatos e papel de etiqueta (etiquetas autocolantes).
Extensor
Puxe este extensor para fora quando pretender colocar papel A4 , 8¹/₂ × 11 ou de formato superior na bandeja de alimentação manual.
Tampa inferior direita
Abra esta tampa quando ocorrer um encravamento de papel.

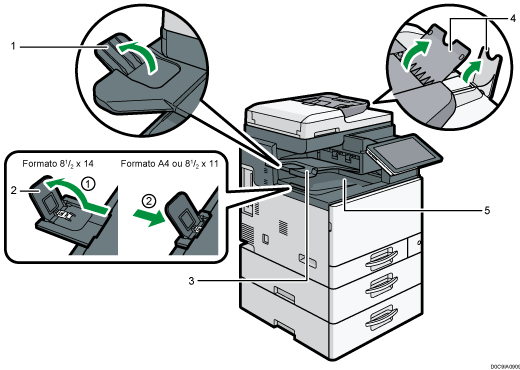

IM C300/C300F/C400F

Guia da bandeja interna 2
Abra e levante a guia final para suportar papel de maiores dimensões.
Guia da bandeja interna
Abra e levante a guia final para suportar papel de maiores dimensões.
- Formato 8¹/₂ × 14
  Puxe a guia para fora para a posição 1.
- Formato A4 ou 8¹/₂ × 11
  Puxe a guia para fora para a posição 1 e depois empurre-a para dentro para a posição 2.
Bandeja interna 2
Se selecionar esta bandeja como a bandeja de saída, o papel copiado/impresso ou faxes saem aqui, voltados para baixo.
Extensores do ADF
Levante estes extensores para apoiar papel de formato grande.
Bandeja interna
O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

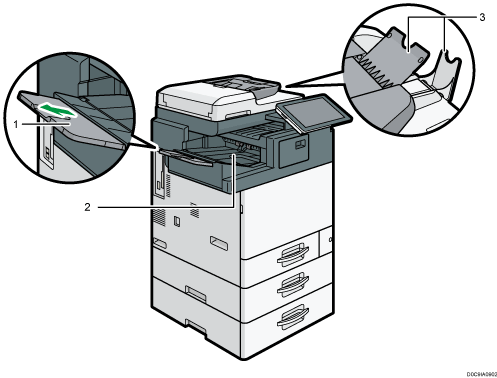

IM C400SRF

Guia da bandeja de separação em espinha do finalizador
Estenda a guia final para suportar papel de maiores dimensões.
Bandeja de separação em espinha do finalizador
O papel copiado/impresso/colecionado/agrafado e os faxes recebidos são ejetados para aqui.
Extensores do ADF
Levante estes extensores para apoiar papel de formato grande.

IM C300/C300F/C400F

IM C400SRF
