Przewodnik po nazwach i funkcjach komponentów

Nie należy blokować otworów wentylacyjnych urządzenia. Grozi to pożarem na skutek przegrzania wewnętrznych komponentów urządzenia.

ADF to w skrócie Automatyczny podajnik dokumentów.

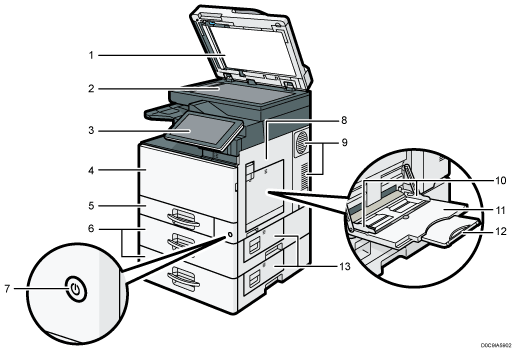

IM C300/C300F/C400F

Automat. podajnik dokumentów (ADF)
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Panel operacyjny
Patrz Nazwy i funkcje elementów panelu operacyjnego.
Przednia pokrywa
Należy ją otworzyć, aby wymienić pojemnik z tonerem.
Kaseta na papier
Tutaj załaduj papier.
Zespół kasety na papier
Tutaj załaduj papier.
Przełącznik zasilania głównego
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.
Prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.
Taca ręczna
Służy do kopiowania lub drukowania na foliach przezroczystych i papierze etykietowym (etykietach samoprzylepnych).
Przedłużenie
Ładowanie papieru o rozmiarze A4, 8¹/₂ × 11 lub większym rozmiarze do tacy ręcznej wymaga wysunięcia przedłużenia.
Dolna prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

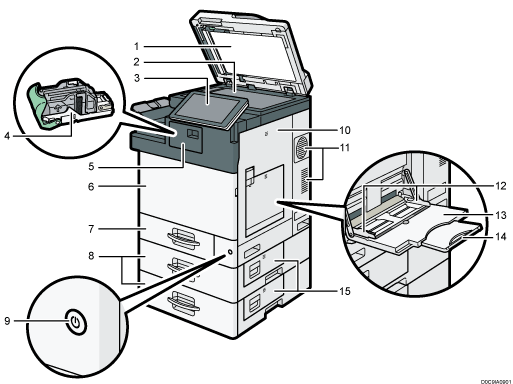

IM C400SRF

Automat. podajnik dokumentów (ADF)
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Panel operacyjny
Patrz Nazwy i funkcje elementów panelu operacyjnego.
Pojemnik ze zszywkami
Pojemnik na zszywki finiszera. Wymień pojemnik po wyczerpaniu zszywek.
Pokrywa finiszera
Otwórz tę pokrywę w celu wymiany pojemnika ze zszywkami.
Przednia pokrywa
Należy ją otworzyć, aby wymienić pojemnik z tonerem.
Kaseta na papier
Tutaj załaduj papier.
Zespół kasety na papier
Tutaj załaduj papier.
Przełącznik zasilania głównego
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. Jeżeli jest wyłączony, włącz włącznik.
Prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.
Taca ręczna
Służy do kopiowania lub drukowania na foliach przezroczystych i papierze etykietowym (etykietach samoprzylepnych).
Przedłużenie
Ładowanie papieru o rozmiarze A4, 8¹/₂ × 11 lub większym rozmiarze do tacy ręcznej wymaga wysunięcia przedłużenia.
Dolna prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

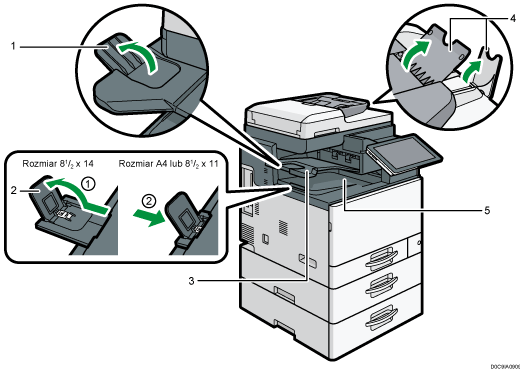

IM C300/C300F/C400F

Prowadnica 2 tacy wewnętrznej
Otwórz i unieś ogranicznik końcowy, aby podtrzymać papier o dużym formacie.
Prowadnica tacy wewnętrznej
Otwórz i unieś ogranicznik końcowy, aby podtrzymać papier o dużym formacie.
- Rozmiar 8¹/₂ × 14
  Wyciągnij prowadnicę do położenia 1.
- Rozmiar A4 lub 8¹/₂ × 11
  Wyciągnij prowadnicę do położenia 1, a następnie wciśnij z powrotem do położenia 2.
Taca wewnętrzna 2
Jeśli taca ta zostanie wybrana jako taca wyjściowa, będą na nią wyprowadzane kopie/wydruki i faksy stroną zadrukowaną do dołu.
Przedłużacze ADF
Podnieś te przedłużenia, aby podeprzeć duży papier.
Taca wewnętrzna
Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

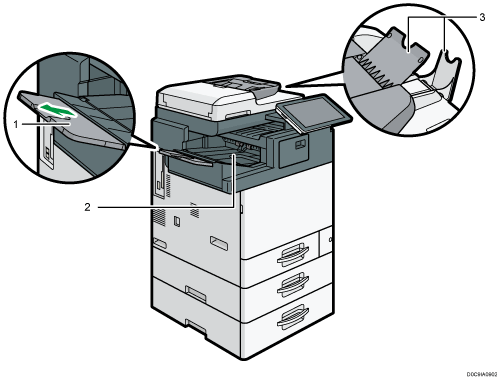

IM C400SRF

Prowadnica taca przesuwnej finiszera
Otwórz ogranicznik końcowy, aby podtrzymać papier o dużym formacie.
Taca przesuwna finiszera
Tutaj wyprowadzane są posortowane/zszyte kopie, wydruki lub wiadomości faksowe.
Przedłużacze ADF
Podnieś te przedłużenia, aby podeprzeć duży papier.

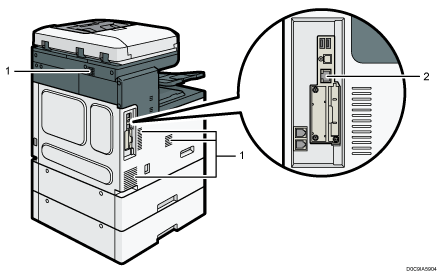

IM C300/C300F/C400F

Otwory wentylacyjne
Zapobiegają przegrzaniu.
Port Ethernet
Aby podłączyć urządzenie do sieci, użyj kabla interfejsu sieciowego.

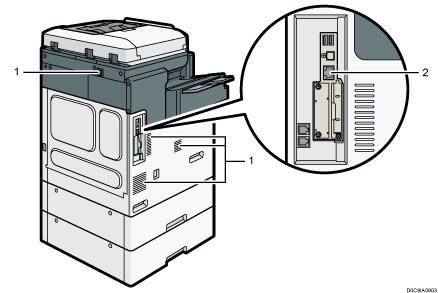

IM C400SRF

Otwory wentylacyjne
Zapobiegają przegrzaniu.
Port Ethernet
Aby podłączyć urządzenie do sieci, użyj kabla interfejsu sieciowego.
