Oversikt over komponentenes navn og funksjoner
- Ikke dekk til maskinens ventilasjonsåpninger. Hvis du gjør det, kan det føre til brann som følge av at de indre komponentene overopphetes.
ADF står for automatisk dokumentmater.
Sett forfra og fra høyre

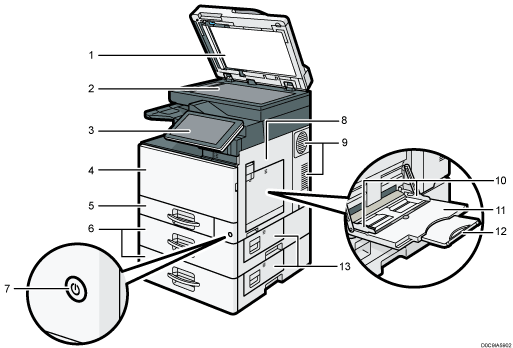

IM C300/C300F/C400F
Automatisk dokumentmater (ADF)
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Legg originalene med forsiden ned.
Betjeningspanel
Frontdeksel
Åpne for å bytte tonerkassetter.
Papirmagasin
Legg i papiret her.
Papirmagasinenhet
Legg i papiret her.
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.
Høyre deksel
Åpne dette dekselet ved papirstopp.
Ventilasjonsåpninger
Unngå overoppheting.
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Multiarkmater
Brukes til å kopiere eller skrive ut på OHP-transparenter og etiketter (selvklebende etiketter).
Forlenger
Trekk ut denne forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren.Nedre, høyre deksel
Åpne dette dekselet ved papirstopp.

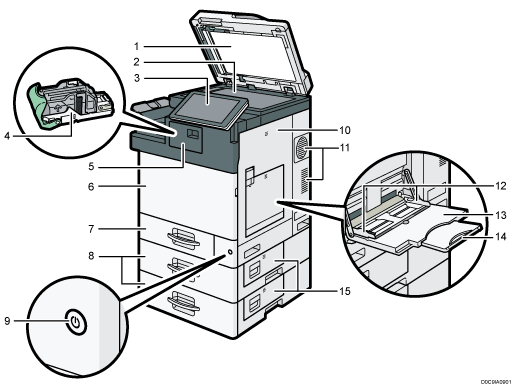

IM C400SRF
Automatisk dokumentmater (ADF)
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Legg originalene med forsiden ned.
Betjeningspanel
Stiftekassett
Stiftpatron for etterbehandleren. Bytt kassetten når den har gått tomt for stifter.
Deksel på etterbehandler
Åpne dette dekslet for å skifte ut stiftekassetten.
Frontdeksel
Åpne for å bytte tonerkassetter.
Papirmagasin
Legg i papiret her.
Papirmagasinenhet
Legg i papiret her.
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.
Høyre deksel
Åpne dette dekselet ved papirstopp.
Ventilasjonsåpninger
Unngå overoppheting.
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Multiarkmater
Brukes til å kopiere eller skrive ut på OHP-transparenter og etiketter (selvklebende etiketter).
Forlenger
Trekk ut denne forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren.Nedre, høyre deksel
Åpne dette dekselet ved papirstopp.
Sett forfra og fra venstre

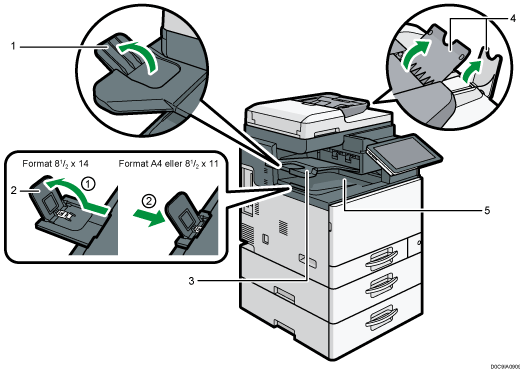

IM C300/C300F/C400F
Intern magasinfører 2
Åpne og hev endesperren for å støtte stort papirformat.
Intern magasinfører
Åpne og hev endesperren for å støtte stort papirformat.
81/2 × 14-format
Trekk føreren ut til posisjon 1.
A4- eller 81/2 × 11-format
Trekk føreren ut til posisjon 1, og skyv den deretter tilbake til posisjon 2.
Internt brett 2
Dersom du velger dette som mottaksbrettet, kommer kopiene ut her med forsiden ned.
ADF-forlengere
Løft disse forlengerne for å støtte store papirformater.
Internt brett
Kopier, utskrifter og faksmeldinger leveres her.

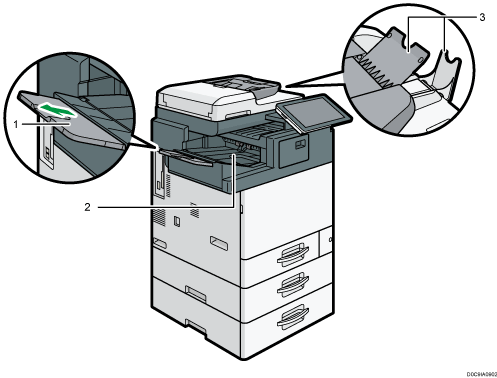

IM C400SRF
Fører for sideforskyverbrett
Åpne endesperren for å støtte stort papirformat.
Sideforskyverbrett
Kopiert/utskrevet/sortert/stiftet papir og faksmeldinger leveres her.
ADF-forlengere
Løft disse forlengerne for å støtte store papirformater.
Sett bakfra og fra venstre

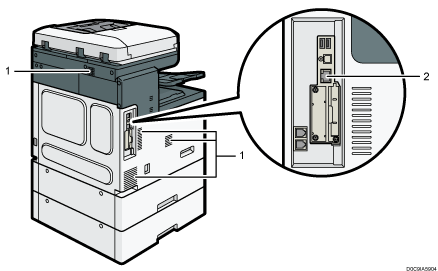

IM C300/C300F/C400F
Ventilasjonsåpninger
Unngå overoppheting.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.

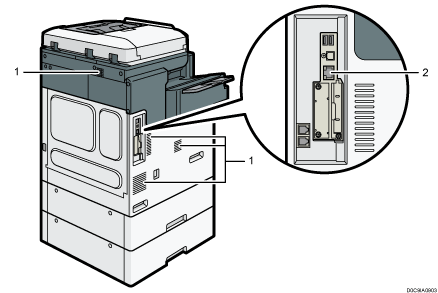

IM C400SRF
Ventilasjonsåpninger
Unngå overoppheting.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.
