Papír behelyezése a papíradagoló tálcába

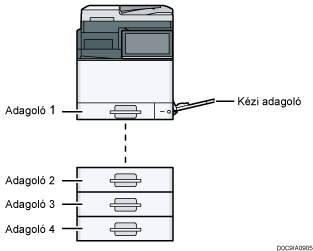

A papír behelyezési módszere az adagolótálcák típusnak függvényében eltérő.
- A papír cseréje, illetve az elakadt papír eltávolítása közben vigyázzon az ujjaira, nehogy beszoruljanak, vagy megsérüljenek.
- Ha első rétegű papíradagoló van felszerelve, akkor egyszerre csak egy adagolót szabad kihúzni. Ha a készülék felső részét erőteljes nyomásnak teszi ki, a készülék feldőlhet, ami sérüléshez vezethet.
Mielőtt papírt helyezne egy adagolóba, ellenőrizze az adagolóba helyezhető papír méretét és típusát.
Vastag vagy más különleges papír betöltéséhez adja meg a papír típusát vagy vastagságát az [Adagoló/Papír beállításai] alatt a [Beállítások] menüpontban.
„Adagoló/papír beállításai”, Felhasználói útmutató (teljes verzió) angolul
Nyomtatás előtt ellenőrizze a papírbeállításokat. Ha a papír eltér a beállítottól, akkor nyomtatáskor eltérési hiba jelentkezik.
Betöltés előtt simítsa ki a hullámos vagy gyűrött papírt.
Ha a papíradagolót erővel tolja be a helyére, az adagoló oldalsó vezetői elcsúszhatnak.
Kis számú lap betöltése esetén ne nyomja össze túl szorosan az oldalsó vezetőket. Ha az oldalsó vezetők túl szorosak, a papír szélei meggyűrődhetnek vagy a papír elakadhat.
Ha olyan papíradagoló tálcára helyez papírt, ahol már van néhány papírlap, az adagolóból a készülék egyszerre több papírlapot húzhat be. Vegye ki az összes lapot, pörgesse át őket, majd helyezze őket újra be.
Papírsúrlódási hangot hallhat. Ez nem a készülék hibás működését jelzi.
Ha a papír vágott oldala nem sima, akkor felkunkorodik a széle. A felkunkorodás neve sorja. Ha a sorjás papír miatt dupla papírtovábbítás történik, akkor a sorjás papír sorjás felét fordítsa lefelé.
Ha a sorjás papír papírelakadást okoz, fordítsa a sorjás oldat felfelé.
Ha továbbra is dupla továbbítás vagy elakadás történik, fordítsa meg a sorjás oldalt.
Papír betöltése az 1. adagolóba
Csúsztassa a kereteket befelé, amíg egy vonalba nem kerülnek a papír oldalaival. Ha az oldalsó vezetők és a papír között hézag van, akkor elcsúszhat a nyomat.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Az oldalsó vezető kioldókarjának lenyomva tartása közben csúsztassa kifelé a vezetőket.
A hátsó vezető kioldókarjának összefogása közben csúsztassa kifelé a hátsó vezetőt.
IM C300 sorozat
IM C400 sorozat

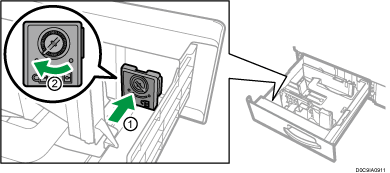

Az üköző eltávolításához egy pénzérmével vagy hasonló tárggyal forgassa el annak rögzítő csavarját balra 90 fokkal.
Igazítsa össze a papírt, majd azt nyomtatandó oldallal felfelé töltse be.
Ne tegyen be papírt a maximális jelzés fölé.
IM C300 sorozat
IM C400 sorozat
Igazítsa a végső és oldalsó papírvezetőket óvatosan a betöltött papírhoz.
Ügyeljen arra, hogy ne maradjon hely a papír és az oldalsó, illetve a hátsó papírvezető között.
IM C300 sorozat
IM C400 sorozat
A hátsó lapvezető rögzítéséhez igazítsa össze a záróelem két kiugró részét a hátsó lapvezető nyílásaival, majd szorítsa meg a rögzítőcsavart úgy, hogy egy pénzérmével vagy más hasonló tárggyal elforgatja 90 fokkal az óramutató járásával megegyező irányba.
Ha nem szereli fel a hátsó lapvezetőt, a záróelemet állítsa az ábrán látható helyzetbe, majd forgassa el egy pénzérmével vagy más hasonló tárggyal a rögzítőcsavart 90 fokkal az óramutató járásával megegyező irányba.
Óvatosan csúsztassa teljesen vissza az adagolót.
Papír behelyezése az 2–4. adagolóba
A papírméretek beállításának módja mindegyik adagolónál azonos.
Az alábbi példában a 2. adagoló papírméret-beállítását módosítjuk.
Csúsztassa addig az oldalsó vezetőket, amíg a vezetők illeszkednek a betöltött papír oldalaihoz, majd zárja vissza őket. Ha az oldalsó vezetők és a papír között hézag van, akkor elcsúszhat a nyomat.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Oldja ki a reteszt a hátsó papírvezetőnél.
Az oldalsó vezető kioldókarjának lenyomva tartása közben csúsztassa kifelé a vezetőket.
A hátsó vezető kioldókarjának összefogása közben csúsztassa kifelé a hátsó vezetőt.
Igazítsa össze a papírt, majd azt nyomtatandó oldallal felfelé töltse be.
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül helyez be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Igazítsa a hátsó és oldalsó papírvezetőket óvatosan a betöltött papírhoz.
Zárja vissza az oldalsó vezetőket.
Óvatosan csúsztassa teljesen vissza az adagolót.
Papír behelyezése a kézi adagolóba
A kézi adagolóba helyezze be azokat a papírokat, amelyek nem tehetők be az 1–4. adagolóba, például képeslapokat, levelezőlapokat, átlátszó fóliát és címkepapírokat (öntapadós címkéket).
A kézi adagolóba behelyezhető lapok maximális számát a papírtípus határozza meg.
Ajánlott papírméretek és papírtípusok
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül tölt be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Nyissa ki a kézi adagolót.
Az A4 vagy 81/2 × 11 méretet meghaladó papírhoz ki kell húzni a toldót.
Helyezze be a papírt a nyomtatandó oldalával lefelé, majd nyomja enyhén befelé, amíg hangjelzést nem hall.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
Borítékok vagy fejléces lapok behelyezésekor ellenőrizze a tájolást, a lapok felső és hátsó oldalát vagy a zárófülek helyzetét.
Igazítsa a papírvezetőket a papírmérethez.
Papír betöltéséhez a kézi adagoló tálcába jobb, ha a papírt
tájolással helyezi be.A hangjelzés beállításai az [Érintés/Értesítés hangjelzése], a [Beállítások]
[Rendszerbeállítások][Hang] menüpont alatt módosíthatók.
Normál méretek megadása a kezelőpanelen keresztül
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus] gombot.
Nyomja meg a kívánt tálca gombját.
Nyomja meg a [Papírméret] gombot.
A kézi adagoló beállításához nyomja meg a [Papírméret: nyomtató] gombot.
Válasszon egy papírméretet a megjelenő listából, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő](
) gombot.
Egyéni méretű papír megadása a kezelőpanel segítségével
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus] gombot.
Nyomja meg a kívánt tálca gombját.
Nyomja meg a [Papírméret] gombot.
A kézi adagoló beállításához nyomja meg a [Papírméret: nyomtató] gombot.
Nyomja meg a megjelenő lista [Egyéni] gombját.
Nyomja meg az A vagy B mellett jobbra lévő gombot.
Adjon meg egy „< >” tartományba eső számot, majd nyomja meg a [Done] gombot.
Nyomja meg az [OK] gombot háromszor.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
Papírtípus és -vastagság beállítások megadása
Ha a nyomtatási beállítások és a nyomtatási munkához használt behelyezett papír nem egyezik, egyezési hiba történik.
A nyomtatás megkezdése előtt ellenőrizze és adja meg a papírbeállításokat.
A beállítások módosítása előtt ellenőrizze a papírbeállítások elsőbbségét a nyomtatásnál (a nyomtató-illesztőprogram vagy a kezelőpanel elsőbbsége).
A nyomtató-illesztőprogramban
Ellenőrizze a nyomtató-illesztőprogramban a papíradagoló és papírtípus beállításait, és győződjön meg arról, hogy a beállítások egyeznek a behelyezett papírral.
A kezelőpanelen
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus] gombot.
Nyomja meg a kívánt tálca gombját.
Nyomja meg a [Papírtípus/Vastagság] gombot.
Válasszon a megjelenő listából egy papírtípus és -vastagságot, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
