Az alkatrészek neveinek és funkcióinak ismertetése

Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a belső összetevők túlmelegedése miatt tűz keletkezhet.

Az ADF jelentése Auto Document Feeder (automata lapadagoló).

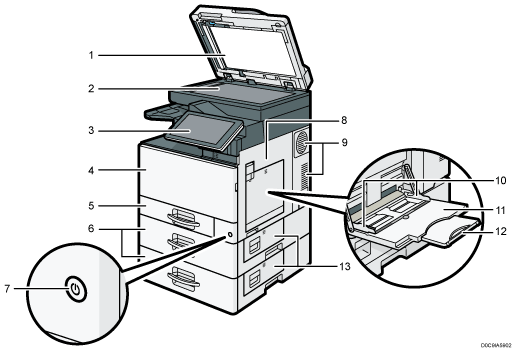

IM C300/C300F/C400F

Automatikus dokumentumadagoló (ADF)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Kezelőpanel
Lásd: A kezelőpanelen szereplő nevek és funkciók.
Elülső burkolat
Nyissa ki a festéktartályok cseréjéhez.
Papíradagoló
Ide helyezze be a papírt.
Papíradagoló egység
Ide helyezze be a papírt.
Főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.
Jobb oldali fedél
Papírelakadás esetén nyissa ki.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
Kézi adagoló
Hőálló fóliára és öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.
Hosszabbító kar
Ha A4 , 8¹/₂ × 11 vagy nagyobb papírt tölt az adagolóba, húzza ki a hosszabbítót.
Jobb alsó burkolat
Papírelakadás esetén nyissa ki.

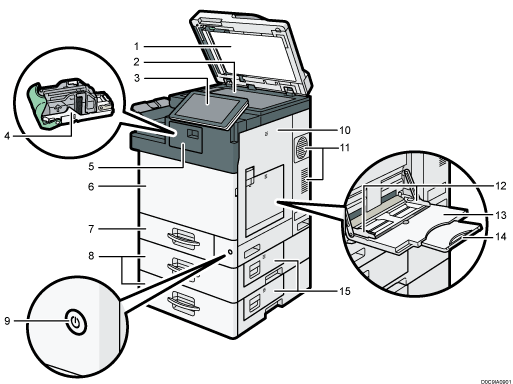

IM C400SRF

Automatikus dokumentumadagoló (ADF)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Kezelőpanel
Lásd: A kezelőpanelen szereplő nevek és funkciók.
Tűzőkkazetta
Tűzőkazetta a finiserhez. Cserélje ki a kazettát, ha a tűzőkapcsok elfogynak.
Finiser fedél
Ezen fedél felnyitásával kicserélheti a tűzőkazettát.
Elülső burkolat
Nyissa ki a festéktartályok cseréjéhez.
Papíradagoló
Ide helyezze be a papírt.
Papíradagoló egység
Ide helyezze be a papírt.
Főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.
Jobb oldali fedél
Papírelakadás esetén nyissa ki.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
Kézi adagoló
Hőálló fóliára és öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.
Hosszabbító kar
Ha A4 , 8¹/₂ × 11 vagy nagyobb papírt tölt az adagolóba, húzza ki a hosszabbítót.
Jobb alsó burkolat
Papírelakadás esetén nyissa ki.

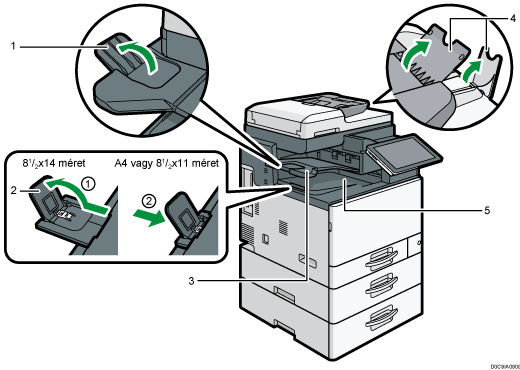

IM C300/C300F/C400F

2. belső kiadótálca hosszabbítója
Nyissa ki és emelje fel a hátsó hosszabbító kart, hogy megtámassza a nagyobb papírokat.
Belső kiadótálca hosszabbítója
Nyissa ki és emelje fel a hátsó hosszabbító kart, hogy megtámassza a nagyobb papírokat.
- 8¹/₂ × 14 méret
  Húzza ki a vezetőt az 1. pozícióba.
- A4 vagy 8¹/₂ × 11 méret
  Húzza ki a vezetőt az 1. pozícióba, majd tolja vissza a 2. pozícióba.
2. belső kiadótálca
Ha ezt választja ki kiadótálcaként, a másolt, illetve nyomtatott papírt vagy faxüzenetet ide adja ki a készülék a nyomtatott oldalukkal lefelé.
Automatikus dokumentumadagoló hosszabbítókarja
Nagy papír rögzítéséhez emelje meg a hosszabbító karokat.
Belső kiadótálca
Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

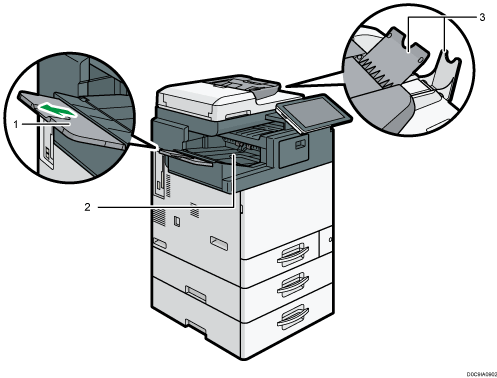

IM C400SRF

Mozgató finiser tálca hosszabbítója
Nyissa ki a hátsó hosszabbító kart, hogy megtámassza a nagyobb papírokat.
Mozgató finiser tálca
Ide gyűjti a készülék a másolt, kinyomtatott, rendezett vagy tűzött lapokat és a faxüzeneteket.
Automatikus dokumentumadagoló hosszabbítókarja
Nagy papír rögzítéséhez emelje meg a hosszabbító karokat.

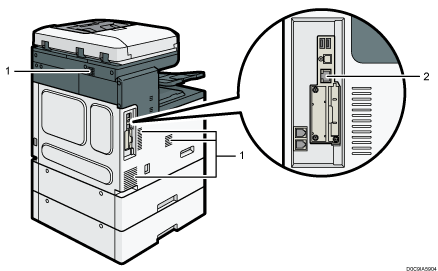

IM C300/C300F/C400F

Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.

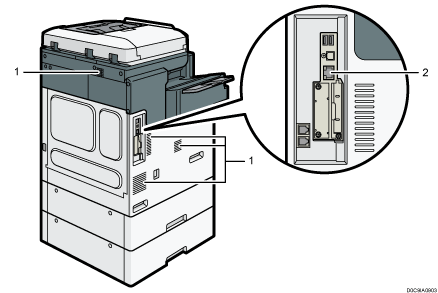

IM C400SRF

Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.
