Guide relatif aux noms et fonctions des composants

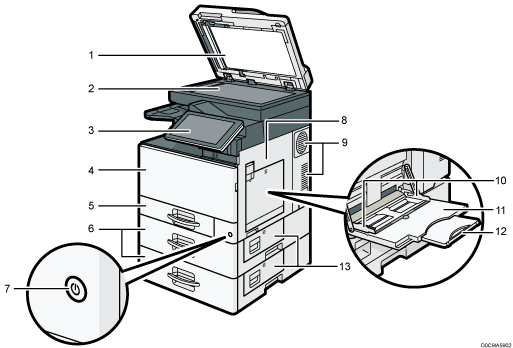

Chargeur automatique de documents (ADF)

Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

Vitre d'exposition

Placez-y les originaux, face vers le bas.

Panneau de commande

Voir Noms et fonctions du panneau de commande.

Capot avant

Ouvrez pour remplacer la cartouche de toner.

Magasin papier

Chargez le papier ici.

Unité d'alimentation papier

Chargez le papier ici.

Interrupteur principal d'alimentation

Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

Capot droit

Ouvrez ce capot lorsqu'un incident papier survient.

Aérations

Permettent d'éviter la surchauffe.

Guides papier

Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

Bypass

Utilisez-le pour copier ou imprimer sur des transparents ou des étiquettes en papier (étiquettes adhésives).

Extension

Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4, 8¹/₂ × 11 dans le Bypass.

Capot inférieur droit

Ouvrez ce capot lorsqu'un incident papier survient.

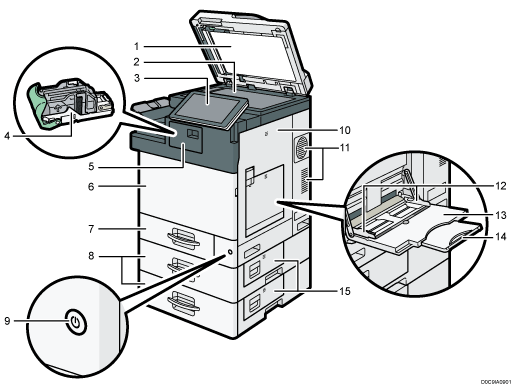

Chargeur automatique de documents (ADF)

Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

Vitre d'exposition

Placez-y les originaux, face vers le bas.

Panneau de commande

Voir Noms et fonctions du panneau de commande.

Cartouche d'agrafes

Cartouche d'agrafes pour le finisseur. Remplacez la cartouche lorsqu'il n'y a plus d'agrafes.

Capot de finisseur

Ouvrez ce capot pour remplacer la cartouche d'agrafes.

Capot avant

Ouvrez pour remplacer la cartouche de toner.

Magasin papier

Chargez le papier ici.

Unité d'alimentation papier

Chargez le papier ici.

Interrupteur principal d'alimentation

Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

Capot droit

Ouvrez ce capot lorsqu'un incident papier survient.

Aérations

Permettent d'éviter la surchauffe.

Guides papier

Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

Bypass

Utilisez-le pour copier ou imprimer sur des transparents ou des étiquettes en papier (étiquettes adhésives).

Extension

Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4, 8¹/₂ × 11 dans le Bypass.

Capot inférieur droit

Ouvrez ce capot lorsqu'un incident papier survient.

Guide réceptacle interne 2

Ouvrez et soulevez le guide arrière pour prendre en charge du papier grand format.

Guide de réceptacle interne

Ouvrez et soulevez le guide arrière pour prendre en charge du papier grand format.

Réceptacle interne 2

Si vous le sélectionnez comme réceptacle de sortie, les copies papier, les impressions ou les télécopies sortent ici face vers le bas.

Extensions de l'ADF

Relevez ces extensions pour accueillir du papier de grand format.

Réceptacle interne

Les copies, les impressions et les fax sont distribués ici.

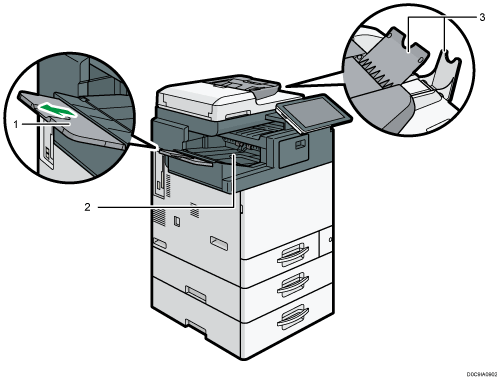

Guide réceptacle de tri décalé du finisseur

Ouvrez le guide arrière pour prendre en charge le papier grand format.

Réceptacle de tri décalé du finisseur

Le papier copié/imprimé/trié/agrafé et les fax sont distribués ici.

Extensions de l'ADF

Relevez ces extensions pour accueillir du papier de grand format.

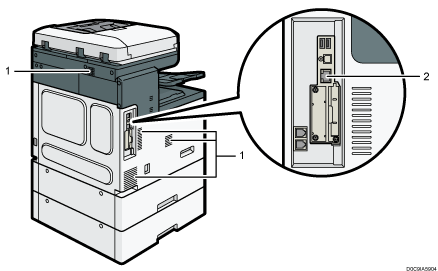

Aérations

Permettent d'éviter la surchauffe.

Port Ethernet

Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.

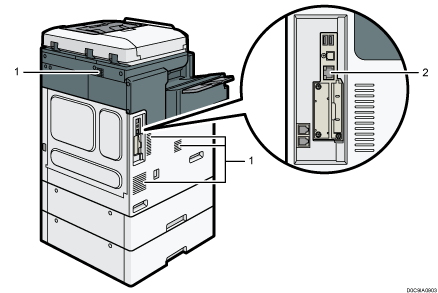

Aérations

Permettent d'éviter la surchauffe.

Port Ethernet

Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.
