Osien nimet ja toiminnot

Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.

ADF on lyhennys sanoista Auto Document Feeder.

IM C300/C300F/C400F

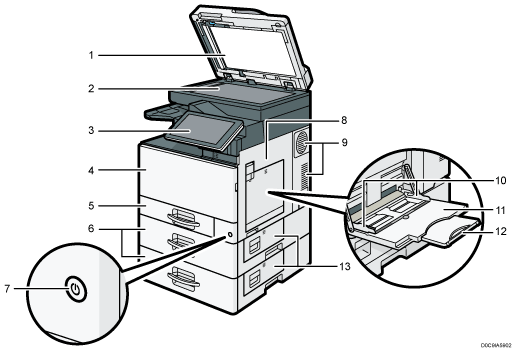

Syöttölaite
Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Käyttöpaneeli
Katso Käyttöpaneelin nimet ja toiminnot.
Etukansi
Avaa kansi värikasetin vaihtamiseksi.
Paperikasetti
Laita paperi tänne.
Paperikasetti
Laita paperi tänne.
Päävirtakytkin
Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.
Oikea kansi
Avaa kansi, jos sattuu paperitukos.
Tuuletusaukot
Estävät ylikuumenemisen.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Ohisyöttötaso
Käytä piirtoheitinkalvojen ja tarrapaperin kopiointiin tai tulostukseen.
Paperituki
Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.
Oikea alakansi
Avaa kansi, jos sattuu paperitukos.

IM C400SRF

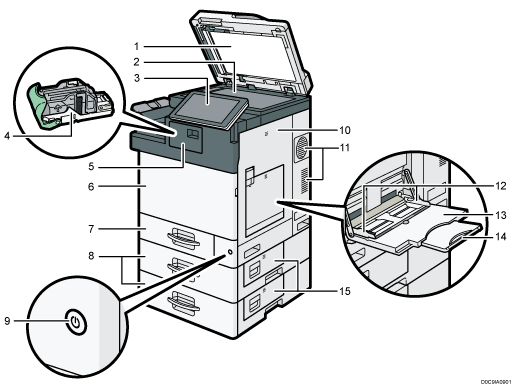

Syöttölaite
Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Käyttöpaneeli
Katso Käyttöpaneelin nimet ja toiminnot.
Niittikasetti
Viimeistelijän niittikasetti. Vaihda kasetti, kun niitit ovat loppuneet.
Viimeistelijän kansi
Avaa tämä kansi niittikasetin vaihtamista varten.
Etukansi
Avaa kansi värikasetin vaihtamiseksi.
Paperikasetti
Laita paperi tänne.
Paperikasetti
Laita paperi tänne.
Päävirtakytkin
Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.
Oikea kansi
Avaa kansi, jos sattuu paperitukos.
Tuuletusaukot
Estävät ylikuumenemisen.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Ohisyöttötaso
Käytä piirtoheitinkalvojen ja tarrapaperin kopiointiin tai tulostukseen.
Paperituki
Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.
Oikea alakansi
Avaa kansi, jos sattuu paperitukos.

IM C300/C300F/C400F

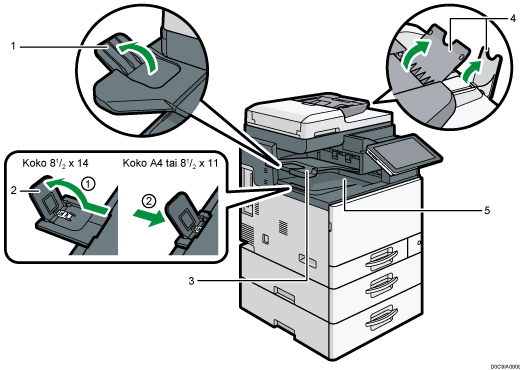

Sisäisen tason 2 ohjain
Avaa ja nosta paperituki suurten paperien tueksi.
Sisäisen kasetin ohjain
Avaa ja nosta paperituki suurten paperien tueksi.
- 8¹/₂ × 14 koko
  Vedä ohjain ulos asentoon 1.
- A4 tai 8¹/₂ × 11 koko
  Vedä ohjain asentoon 1 ja paina se sitten takaisin asentoon 2.
Sisäinen taso 2
Jos tämä valitaan luovutustasoksi, kopiot, tulosteet tai saapuneet faksit luovutetaan tähän tekstipuoli alaspäin.
Syöttölaitteen paperituet
Nosta jatkeet ylös ison paperin tukemiseksi.
Sisäinen kasetti
Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

IM C400SRF

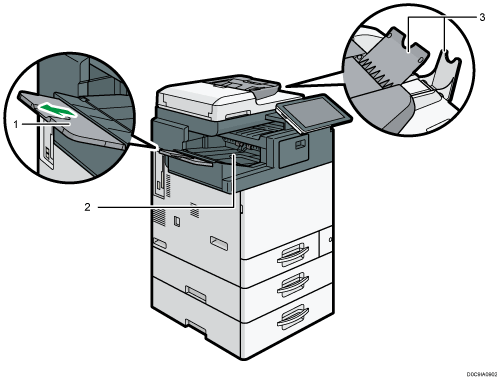

Viimeistelijän lajittelutason ohjain
Avaa ja poista paperituki suurten paperien tueksi.
Viimeistelijän lajittelutaso
Kopiot, tulosteet, lajittelut, nidonnat ja faksit päätyvät tälle tasolle.
Syöttölaitteen paperituet
Nosta jatkeet ylös ison paperin tukemiseksi.

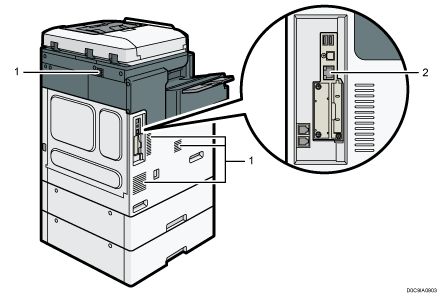

IM C300/C300F/C400F

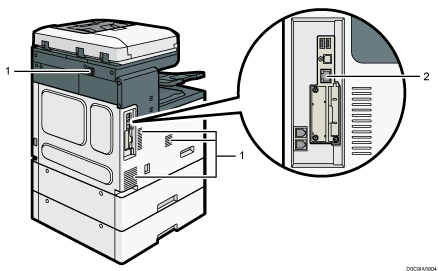

IM C400SRF
