Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

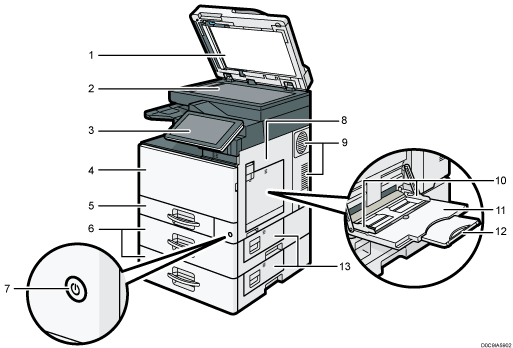

Αυτόματος τροφοδότης πρωτοτύπων (ADF)

Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

Πλάκα αντιγραφής

Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

Πίνακας ελέγχου

Δείτε Ονόματα και λειτουργίες του πίνακα ελέγχου.

Μπροστινό καπάκι

Ανοίξτε για να αντικαταστήσετε τη μονάδα τόνερ.

Δίσκος χαρτιού

Τοποθετήστε χαρτί εδώ.

Μονάδα δίσκου χαρτιού

Τοποθετήστε χαρτί εδώ.

Κεντρικός διακόπτης λειτουργίας

Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

Δεξί καπάκι

Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

Δίσκος Bypass

Χρησιμοποιήστε το για αντιγραφή ή εκτύπωση σε διαφάνειες OHP και σε χαρτί ετικέτας (αυτοκόλλητες ετικέτες).

Προέκταση

Όταν τοποθετείτε φύλλα A4, 8¹/₂ × 11, ή μεγαλύτερα, στο δίσκο Bypass, τραβήξτε προς τα έξω αυτήν την προέκταση.

Κάτω δεξί καπάκι

Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

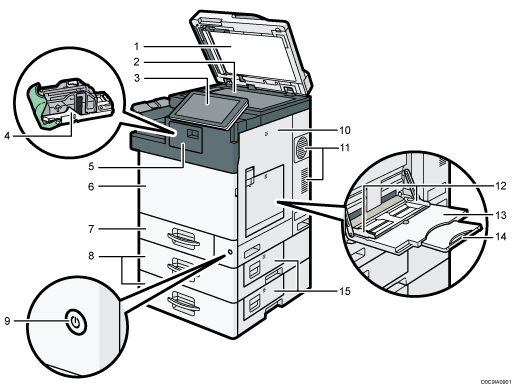

Αυτόματος τροφοδότης πρωτοτύπων (ADF)

Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

Πλάκα αντιγραφής

Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

Πίνακας ελέγχου

Δείτε Ονόματα και λειτουργίες του πίνακα ελέγχου.

Κασέτα συρραφής

Κασέτα συρραφής για τον τελικό επεξεργαστή. Αντικαταστήστε την κασέτα όταν τελειώσουν τα συρραπτικά.

Κάλυμμα τελικού επεξεργαστή

Ανοίξτε αυτό το καπάκι για να αντικαταστήσετε την κασέτα συρραφής.

Μπροστινό καπάκι

Ανοίξτε για να αντικαταστήσετε τη μονάδα τόνερ.

Δίσκος χαρτιού

Τοποθετήστε χαρτί εδώ.

Μονάδα δίσκου χαρτιού

Τοποθετήστε χαρτί εδώ.

Κεντρικός διακόπτης λειτουργίας

Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

Δεξί καπάκι

Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

Δίσκος Bypass

Χρησιμοποιήστε το για αντιγραφή ή εκτύπωση σε διαφάνειες OHP και σε χαρτί ετικέτας (αυτοκόλλητες ετικέτες).

Προέκταση

Όταν τοποθετείτε φύλλα A4, 8¹/₂ × 11, ή μεγαλύτερα, στο δίσκο Bypass, τραβήξτε προς τα έξω αυτήν την προέκταση.

Κάτω δεξί καπάκι

Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

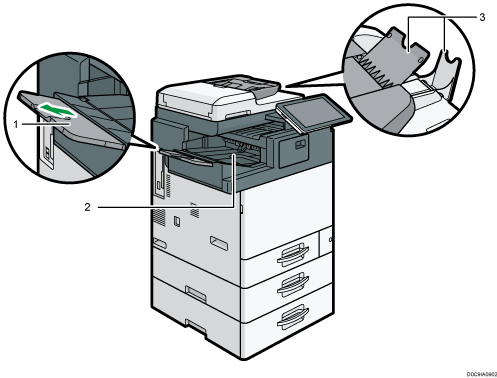

Οδηγός εσωτερικού δίσκου 2

Ανοίξτε και ανεβάστε το τελικό τοίχωμα για να υποστηρίξει μεγάλο χαρτί.

Οδηγός εσωτερικού δίσκου

Ανοίξτε και ανεβάστε το τελικό τοίχωμα για να υποστηρίξει μεγάλο χαρτί.

Εσωτερικός δίσκος 2

Αν το επιλέξετε ως δίσκο εξόδου, τότε το χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση ή τα μηνύματα φαξ θα παραδίδονται εδώ με την όψη προς τα κάτω.

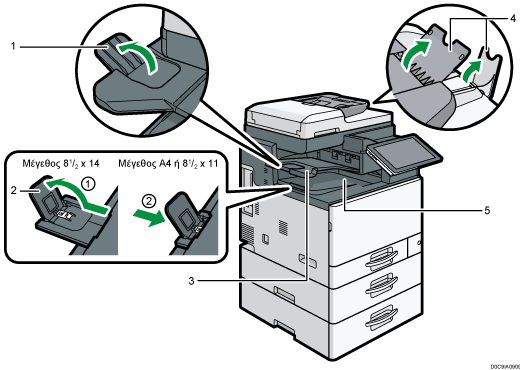

Προεκτάσεις ADF

Ανασηκώστε αυτές τις προεκτάσεις για να υποστηρίξουν μεγάλο χαρτί.

Εσωτερικός δίσκος

Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

Οδηγός δίσκου μετατόπισης τελικού επεξεργαστή

Ανοίξτε το τελικό τοίχωμα για την υποστήριξη μεγάλου χαρτιού.

Δίσκος μετατόπισης τελικού επεξεργαστή

Εδώ παραδίδεται το χαρτί μετά την αντιγραφή/εκτύπωση/σελιδοποίηση/συρραφή, καθώς και τα μηνύματα φαξ.

Προεκτάσεις ADF

Ανασηκώστε αυτές τις προεκτάσεις για να υποστηρίξουν μεγάλο χαρτί.

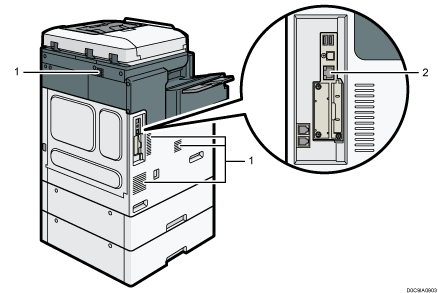

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

Θύρα Ethernet

Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.

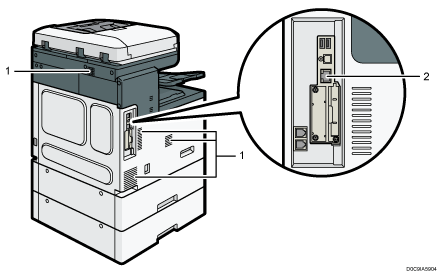

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

Θύρα Ethernet

Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.
