Oversigt over maskinens dele og funktioner

Blokér ikke maskinens udblæsningshuller. Hvis du gør det, kan det resultere i brand, da de interne komponenter overophedes.

ADF står for automatisk dokumentføder.

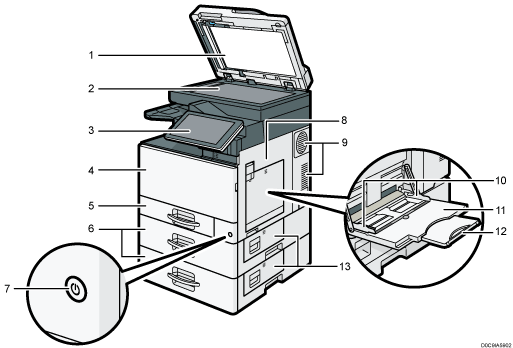

IM C300/C300F/C400F

Automatisk dokumentføder (ADF)
Sænk ADF'en ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
Glasplade
Anbring originalerne her med forsiden nedad.
Betjeningspanel
Se Navne og funktioner på betjeningspanelet.
Frontlåge
Åbn denne låge for at udskifte tonerpatronen.
Kassette
Ilæg papir her.
Kassettemodul
Ilæg papir her.
Hovedafbryder
For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.
Højre låge
Åbn denne låge ved papirstop.
Ventilationshuller
Forhindrer overophedning.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.
Bypassbakke
Brug ved kopiering eller udskrivning på transparenter og labelark (selvklæbende labels).
Forlænger
Træk forlængeren ud ved ilægning af A4, 8¹/₂ × 11 eller papir af større format i bypassbakken.
Nederste højre låge
Åbn denne låge ved papirstop.

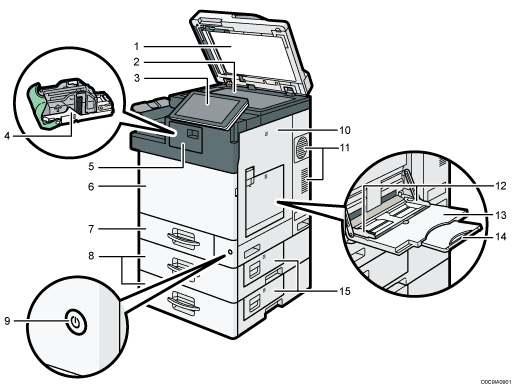

IM C400SRF

Automatisk dokumentføder (ADF)
Sænk ADF'en ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
Glasplade
Anbring originalerne her med forsiden nedad.
Betjeningspanel
Se Navne og funktioner på betjeningspanelet.
Hæfteklammepatron
Hæfteklammepatron til efterbehandler. Udskift patronen, når den er tømt for hæfteklammer.
Låge på efterbehandler
Åbn denne låge for at udskifte hæfteklammepatronen.
Frontlåge
Åbn denne låge for at udskifte tonerpatronen.
Kassette
Ilæg papir her.
Kassettemodul
Ilæg papir her.
Hovedafbryder
For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.
Højre låge
Åbn denne låge ved papirstop.
Ventilationshuller
Forhindrer overophedning.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.
Bypassbakke
Brug ved kopiering eller udskrivning på transparenter og labelark (selvklæbende labels).
Forlænger
Træk forlængeren ud ved ilægning af A4, 8¹/₂ × 11 eller papir af større format i bypassbakken.
Nederste højre låge
Åbn denne låge ved papirstop.

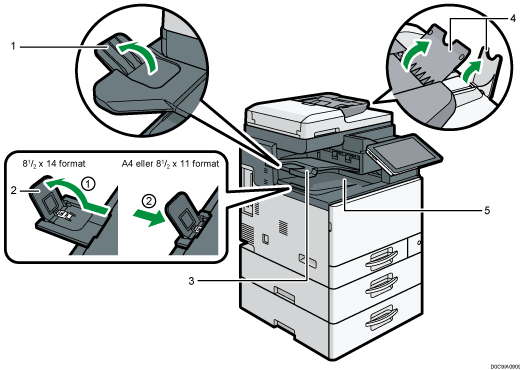

IM C300/C300F/C400F

Papirstøtte til intern bakke 2
Træk papirstøtten ud, og løft endestyret til papir i større formater.
Papirstøtte til intern bakke
Træk papirstøtten ud, og løft endestyret til papir i større formater.
- 8¹/₂ × 14 format
  Træk styret ud til position 1.
- A4 eller 8¹/₂ × 11 format
  Træk styret ud til position 1, og skub det så tilbage til position 2.
Intern bakke 2
Hvis du vælger denne bakke som modtagebakke, kommer kopierne/udskrifterne eller faxmeddelelserne ud her med forsiden nedad.
ADF-forlængere
Hæv disse forlængere for at understøtte store papirformater.
Intern bakke
Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

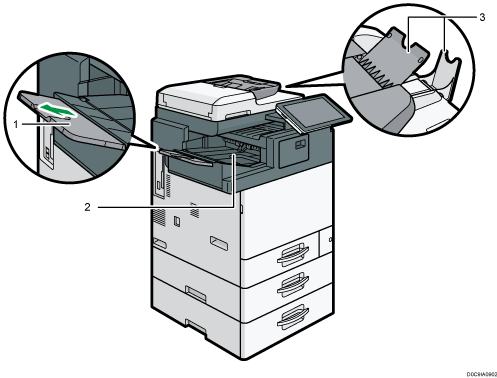

IM C400SRF

Papirstøtte til efterbehandlerens offsetbakke
Træk papirstøtten ud til papir i større formater.
Efterbehandlerens offsetbakke
Kopierede/udskrevne/sorterede/hæftede dokumenter og faxmeddelelser leveres her.
ADF-forlængere
Hæv disse forlængere for at understøtte store papirformater.

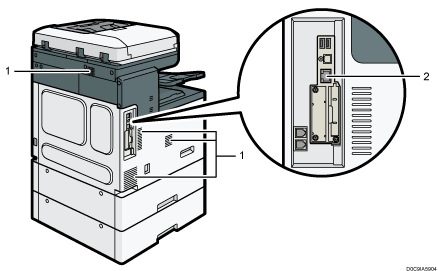

IM C300/C300F/C400F

Ventilationshuller
Forhindrer overophedning.
Ethernet-port
Brug et netværksinterfacekabel til at slutte maskinen til et netværk.

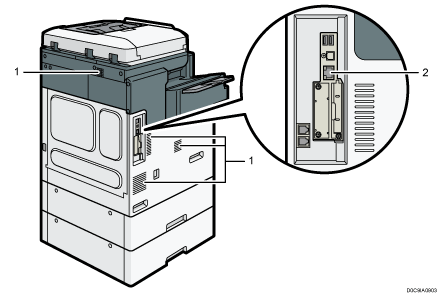

IM C400SRF

Ventilationshuller
Forhindrer overophedning.
Ethernet-port
Brug et netværksinterfacekabel til at slutte maskinen til et netværk.
