Průvodce názvy a funkcemi součástí

Neblokujte ventilační otvory zařízení. Pokud tak učiníte, může následkem přehřátí vnitřních komponent zařízení vzniknout požár.

ADF je zkratka pro automatický podavač dokumentů.

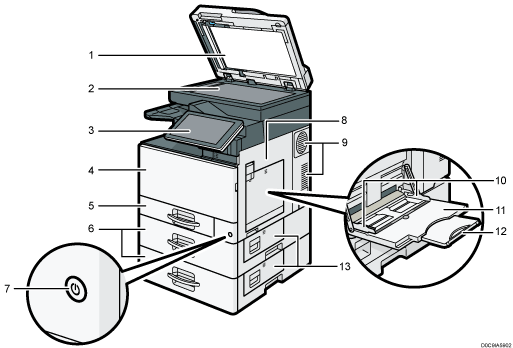

IM C300/C300F/C400F

Automatický podavač dokumentů (ADF)
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Ovládací panel
Viz Názvy a funkce ovládacího panelu.
Přední kryt
Otevřete jej při výměně tonerových kazet.
Zásobník papíru
Sem vkládejte papír.
Jednotka zásobníku papíru
Sem vkládejte papír.
Hlavní spínač napájení
Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.
Pravý kryt
Otevřete jej při odstraňování uvízlého papíru.
Ventilační otvory
Brání přehřátí.
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Boční zásobník
Slouží ke kopírování a tisku na OHP fólie a štítkový papír (lepicí štítky).
Nástavec
Vkládáte-li do bočního zásobníku listy formátu A4, 8¹/₂ × 11 nebo větší formáty, povytáhněte nástavec.
Pravý dolní kryt 
Otevřete jej při odstraňování uvízlého papíru.

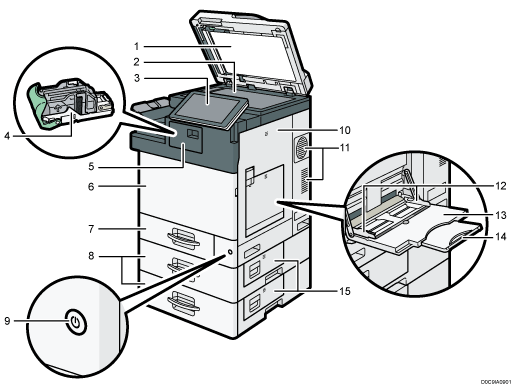

IM C400SRF

Automatický podavač dokumentů (ADF)
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Ovládací panel
Viz Názvy a funkce ovládacího panelu.
Kazeta se svorkami
Kazeta se svorkami pro finišer. Kazetu vyměňte kdykoli svorky spotřebujete.
Kryt finišeru
Tento kryt je nutné otevřít při výměně kazety se svorkami.
Přední kryt
Otevřete jej při výměně tonerových kazet.
Zásobník papíru
Sem vkládejte papír.
Jednotka zásobníku papíru
Sem vkládejte papír.
Hlavní spínač napájení
Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.
Pravý kryt
Otevřete jej při odstraňování uvízlého papíru.
Ventilační otvory
Brání přehřátí.
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Boční zásobník
Slouží ke kopírování a tisku na OHP fólie a štítkový papír (lepicí štítky).
Nástavec
Vkládáte-li do bočního zásobníku listy formátu A4, 8¹/₂ × 11 nebo větší formáty, povytáhněte nástavec.
Pravý dolní kryt 
Otevřete jej při odstraňování uvízlého papíru.

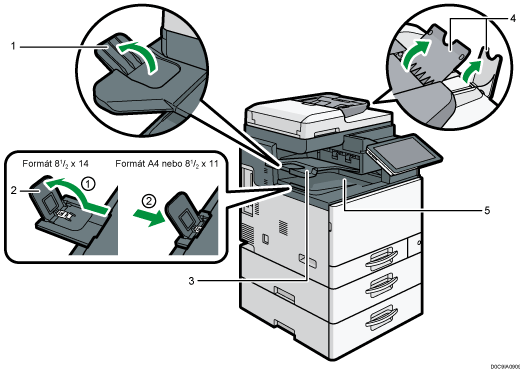

IM C300/C300F/C400F

Koncová zarážka vnitřní výstupní přihrádky 2
Otevřete a nadzvedněte koncovou zarážku při tisku na papíry větších formátů.
Koncová zarážka vnitřní výstupní přihrádky
Otevřete a nadzvedněte koncovou zarážku při tisku na papíry větších formátů.
- Formát 8¹/₂ × 14
  Vytáhněte zarážku do pozice 1.
- Formát A4 nebo 8¹/₂ × 11
  Vytáhněte zarážku do pozice 1 a potom ji zasuňte zpět do pozice 2.
Vnitřní zásobník 2
Jestliže vyberete tento zásobník jako výstupní, zhotovené kopie/tisky nebo faxové zprávy zde budou ukládány lícem dolů.
Nástavce vstupní přihrádky ADF
Nadzvedněte výsuvné nástavce pro podporu větších papírů.
Vnitřní výstupní přihrádka
Sem jsou podávány kopie, výtisky a faxové zprávy.

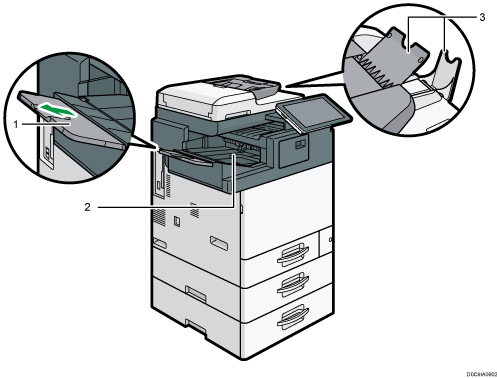

IM C400SRF

Koncová zarážka posuvného zásobníku finišeru
Otevřete koncovou zarážku při tisku na papíry větších formátů.
Posuvný zásobník finišeru
Sem jsou podávány kopírované/tištěné/tříděné/sešívané papíry a faxové zprávy.
Nástavce vstupní přihrádky ADF
Nadzvedněte výsuvné nástavce pro podporu větších papírů.
