Parça Adları ve İşlevleri Rehberi
- Makinenin havalandırmalarını kapatmayın. Dahili bileşenler aşırı ısındığı için bunun yapılması yangına neden olabilir.

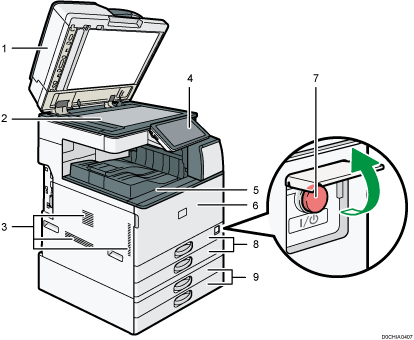

Sol Önden Görünüm
Şaryo camı kapağı/Otomatik Doküman Besleyici (ADF)
Kapağı şaryo camı üzerindeki orijinallerin üzerine doğru kapatın.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Orijinal Belgeyi Otomatik Doküman Besleyiciye (ADF) Yerleştirme
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Kontrol paneli
Dahili tepsi 1
Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir. Ve kağıt dahili tepsinin içine bağlanmış kağıt tutucunun altından çıkarılır.
Ön kapak
Toner kartuşunu veya atık toner şişesini takmak için açın.
Ana güç düğmesi
Gücü açmak ve kapatmak için, ana güç düğmesinin kapağını açın ve ana güç düğmesine basın.
Kağıt kasetleri (Kaset 1-2)
Standart kağıt kasetleri. Kağıdı buraya yükleyin.
Alt kağıt kasetleri
İsteğe bağlı kağıt kasetleri. Kağıdı buraya yükleyin.
Kağıt tutucular kullanılırken aşağıdaki önlemleri daima alın.
Kağıt tutucuların önüne bir şey koymayın. Kağıt sıkışmasına neden olabilir.
Kopyalanmış/yazdırılmış kağıdı çıkardıktan sonra, yeniden kağıt tutucuların altına koymayın. Arızaya ve kağıt sıkışmasına neden olabilir.

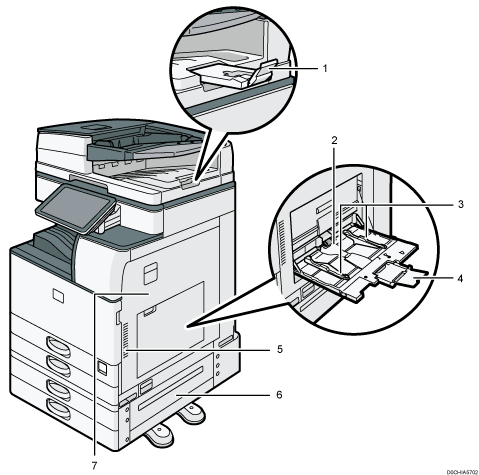

Sağ Önden Görünüm
ADF genişleticisi
B4 JIS ya da 81/2 × 14 boyutundan büyük orijinallerin düşmesini önlemek için bu uzatmayı çekerek açın.
Bypass tepsisi
OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için kullanın.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Uzatma
Bypass tepsisine A4
, 81/2 boyutundan büyük kağıt yüklerken bu uzatmayı çekerek açın.Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
Sağ alt kapak
Sıkışan kağıdı çıkarmak için bu kapağı açın.
Sağ kapak
Sıkışan kağıdı çıkarmak için bu kapağı açın.

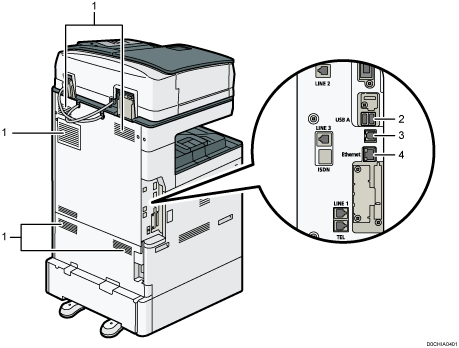

Sol Arkadan Görünüm
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.
USB ana makine arayüzü
IC kart kimlik doğrulama aygıtını bağlamak için bu portu kullanın.
USB 2.0 arayüzü
Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.
Ethernet arayüzü
Makineyi ağa bağlamak ya da uzaktan yönetim servisini (RICOH @Remote) internet üzerinden kullanmak için bu portu kullanın.
