Guide till komponenternas namn och funktioner
- Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.

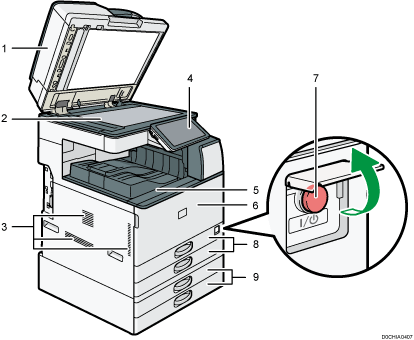

Vy framifrån och från vänster
Lock för originalglas/Automatisk dokumentmatare (ADF)
Stäng locket över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalen med texten nedåt.
Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Kontrollpanel
Internt utmatningsfack 1
Kopior, utskrifter och faxmeddelanden levereras här. Och papperet matas ut under pappershållaren som är monterad inuti det interna utmatningsfacket.
Frontlucka
Öppna för att byta tonerpatron eller tonteruppsamlare.
Huvudströmbrytare
Öppna kåpan på huvudströmbrytaren och tryck på huvudströmbrytaren för att slå av och på strömmen.
Papperskassetter (kassett 1–2)
Standardpapperskassetter. Fyll på papper här.
Nedre papperskassetter
Tillvalspapperskassetter. Fyll på papper här.
Följ alltid försiktighetsåtgärderna nedan, om du använder pappershållare.
Placera inga objekt framför pappershållarna. Det kan leda till att papper fastnar.
När du har dragit ut det kopierade/utskrivna papperet, får du inte sätta tillbaka det under pappershållarna. Detta kan resultera i felfunktion och att papper fastnar.

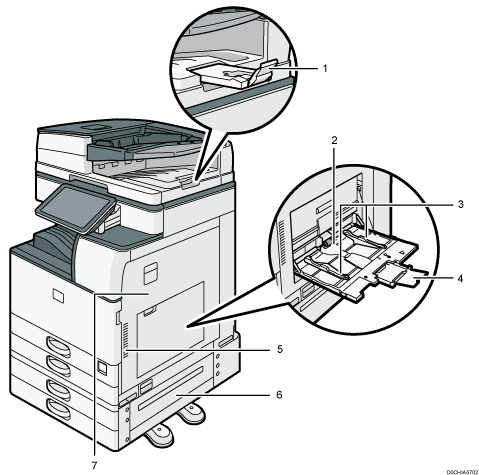

Vy framifrån och från höger
ADF-förlängning
Dra ut den här förlängningen för att förhindra att original som är större än B4 JIS eller 81/2 × 14 faller av.
Sidoinmatningsfack
Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Förlängning
Dra ut den här förlängaren när du fyller på papper som är större än A4
, 81/2 × 11 i sidoinmatningsfacket.Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Nedre höger lucka
Öppna denna lucka för att ta bort felmatat papper.
Höger lucka
Öppna denna lucka för att ta bort felmatat papper.

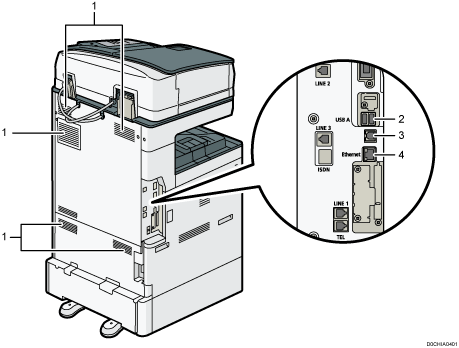

Vy bakifrån och från vänster
Ventiler
Förhindrar överhettning.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
USB-värdgränssnitt
Använd porten för att ansluta autentiseringsenheten för IC-kort.
USB 2.0-gränssnitt
Använd porten för att ansluta maskinen till datorn med en USB-kabel.
Ethernet-gränssnitt
Använd porten för att ansluta maskinen till nätverket eller för att använda fjärradministreringstjänster (RICOH @Remote) via internet.
