Namen en functies van onderdelen
- De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Dit kan leiden tot brand omdat de interne onderdelen oververhit raken.

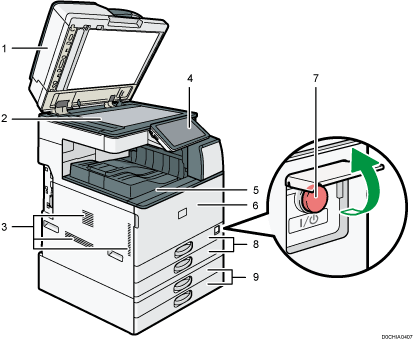

Aanzicht vanaf de voor- en linkerkant
Klep van glasplaat/automatische documentinvoer (ADF)
Breng de klep omlaag op originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Een origineel in de automatische documentinvoer (ADF) plaatsen
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Bedieningspaneel
Interne lade 1
Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd. En het papier wordt uitgevoerd onder de papierhouder die is bevestigd in de interne lade.
Voorpaneel
Open om het tonerpatroon of de tonerafvalfles te vervangen.
Hoofdstroomschakelaar
Als u de stroom wilt in- of uitschakelen, opent u het klepje van de hoofdstroomschakelaar en drukt u op de hoofdstroomschakelaar.
Papierlade (lade 1-2)
Standaardpapierladen. Hier plaatst u het papier in.
Onderste papierladen
Optionele papierladen. Hier plaatst u het papier in.
Als u gebruik maakt van papierhouders, volg dan altijd onderstaande voorzorgsmaatregelen.
Let erop dat u voor de papierhouders geen objecten plaatst. Dit kan namelijk papierstoringen veroorzaken.
Als u gekopieerd of afgedrukt papier uit de papierhouders heeft getrokken, leg het dan niet terug. Dit kan leiden tot defecten en papierstoringen.

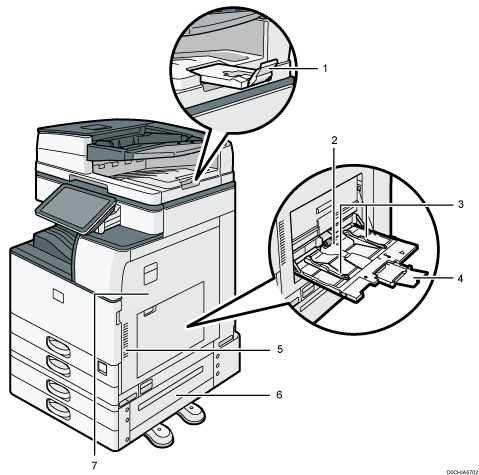

Aanzicht vanaf de voor- en rechterkant
ADF-verlengstuk
Trek dit verlengstuk uit om te voorkomen dat originelen die groter zijn dan B4 JIS-formaat of 81/2 × 14 vallen.
Handinvoer
Gebruik deze om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet kan worden geplaatst in de papierladen.
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.
Verlengstuk
Trek dit verlengstuk uit als u vellen die groter zijn dan A4
, 81/2 × 11 in de handinvoer plaatst.Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Onderste rechterpaneel
Open dit paneel om vastgelopen papier te verwijderen.
Rechterpaneel
Open dit paneel om vastgelopen papier te verwijderen.

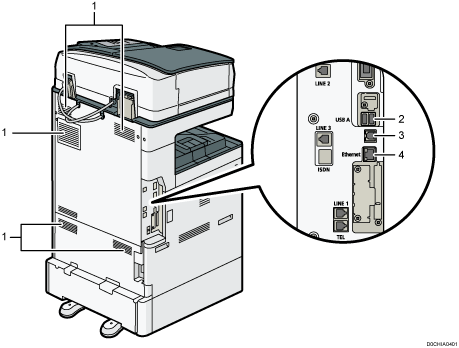

Aanzicht vanaf de achter- en linkerkant
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
USB-hostinterface
Gebruik de poort om verbinding te maken met het IC-kaartverificatieapparaat.
USB 2.0-interface
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
Ethernet-interface
Gebruik de poort om het apparaat op het netwerk aan te sluiten of om de service voor beheer op afstand (RICOH @Remote) via internet te gebruiken.
