Guide relatif aux noms et fonctions des composants
- N'obstruez pas les orifices de ventilation de l'appareil. Vous risqueriez de provoquer un incendie en raison d'une surchauffe des composants internes.

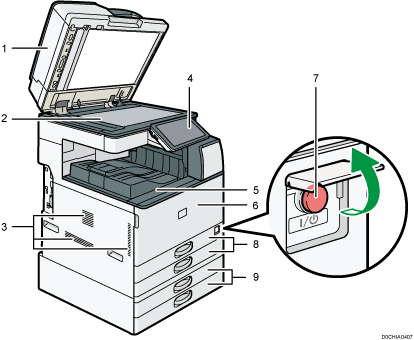

Vue avant gauche
Couvercle de la vitre d'exposition/chargeur automatique de documents
Abaissez le couvercle sur les originaux placés sur la vitre d'exposition.
Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.
Placement d'un original dans le chargeur automatique de documents (ADF)
Vitre d'exposition
Placez-y les originaux, face vers le bas.
Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Panneau de commande
Réceptacle interne 1
Les copies, les impressions et les fax sont distribués ici. Le papier sort sous le support de papier fixé dans le magasin interne.
Capot avant
Ouvrez pour remplacer la cartouche de toner ou la cartouche de toner usagé.
Interrupteur principal d'alimentation
Pour mettre l'alimentation sous et hors tension, ouvrez le couvercle de l'interrupteur principal d'alimentation et appuyez sur ce dernier.
Magasins papier (magasins 1-2)
Magasins papier standard. Chargez le papier ici.
Magasins papier inférieurs
Magasins papier facultatifs. Chargez le papier ici.
Lors de l'utilisation de supports pour papier, toujours suivre les précautions ci-dessous.
Veillez à ne pas placer d'objet devant les supports pour papier. Cela pourrait provoquer des incidents papier.
Après le retrait de copies ou d'impressions, ne les replacez pas sous les supports pour papier. Ceci pourrait entraîner une défaillance et des incidents papier.

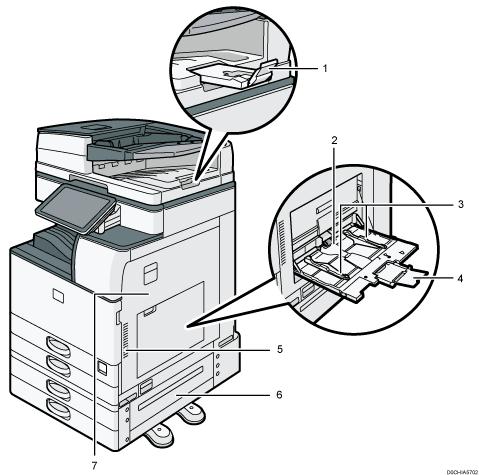

Vue avant droite
Extension de l'ADF
Déployez cette extension pour empêcher la chute d'originaux d'un format supérieur à B4 JIS ou 81/2 × 14.
Bypass
Utilisez le bypass pour copier ou imprimer sur des transparents, des étiquettes, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.
Guides papier
Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.
Extension
Déployez cette extension en cas de chargement de papier d'un format supérieur à A4
, 81/2 × 11 dans le bypass.Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Capot inférieur droit
Ouvrez ce capot pour retirer du papier coincé.
Capot droit
Ouvrez ce capot pour retirer du papier coincé.

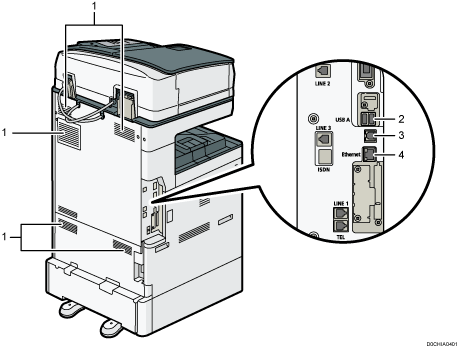

Vue arrière gauche
Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Interface hôte USB
Ce port permet de connecter le dispositif d'authentification par carte à puce.
Interface USB 2.0
Ce port permet de raccorder l'appareil et l'ordinateur à l'aide d'un câble USB.
Interface Ethernet
Ce port permet de connecter l'appareil au réseau ou d'utiliser le service de gestion à distance (RICOH @Remote) via Internet.
