Osien nimet ja toiminnot
- Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.

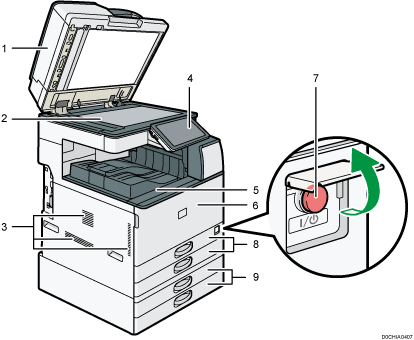

Etupuolen ja vasemman puolen näkymä
Valotustason kansi/automaattinen syöttölaite
Laske kansi valotustasolle asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Aseta alkuperäiset tähän kuvapuoli alaspäin.
Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Käyttöpaneeli
Sisäinen taso 1
Kopiot, tulosteet ja faksit päätyvät tälle tasolle. Ja paperi luovutetaan sisäisen luovutustason sisällä olevaan paperitelineeseen.
Etukansi
Avaa väripatruunan tai hukkaväriainesäiliön vaihtamiseksi.
Päävirtakytkin
Käynnistä tai sammuta laite avaamalla päävirtakytkimen kansi ja painamalla päävirtakytkintä.
Paperikasetit (kasetit 1-2)
Vakiopaperikasetit. Laita paperi tänne.
Alemmat paperikasetit
Lisävarusteiset paperikasetit. Laita paperi tänne.
Noudata aina alla annettuja varotoimenpiteitä, kun käytät paperipidikkeitä.
Varmista, ettei paperipidikkeiden edessä ole mitään esineitä. Se voi aiheuttaa paperitukoksia.
Kun kopioitu/tulostettu paperi on poistettu, sitä ei saa asettaa takaisin paperipidikkeiden alle. Muutoin seurauksena voi olla toimintahäiriö ja paperitukokset.

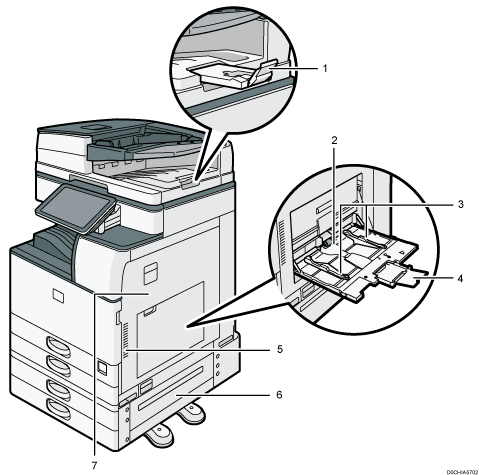

Etu- ja oikean puolen näkymä
Syöttölaitteen paperituki
Vedä tämä paperituki ulos estääksesi yli B4 JIS tai 81/2 × 14 -koon alkuperäiskappaleiden putoamisen.
Ohisyöttötaso
Käytä kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.
Paperin ohjaimet
Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.
Paperituki
Vedä paperituki ulos kun lisäät ohisyöttötasoon paperia, jonka koko on suurempi kuin A4
, 81/2 × 11.Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Oikea alakansi
Avaa tämä kansi paperitukoksen poistamiseksi.
Oikea kansi
Avaa tämä kansi paperitukoksen poistamiseksi.

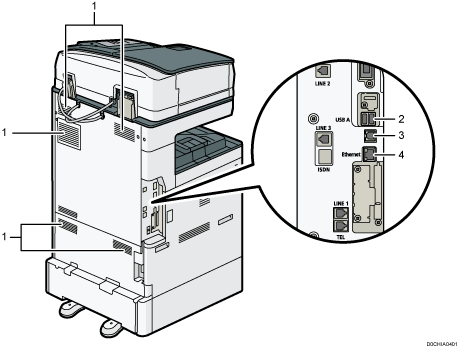

Takaa ja vasemmalta katsottuna
Tuuletusaukot
Estävät ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
USB-liitäntä
Käytä porttia liittääksesi IC-kortin todennuslaite.
USB 2.0 -liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Portin avulla laite voidaan yhdistää verkkoon tai etähallintajärjestelmään (RICOH @Remote) internetin kautta.
