Parça Adları ve İşlevleri Rehberi

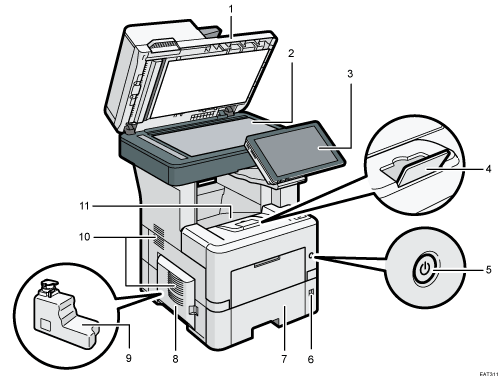

Oto Doküman Besleyici (ADF)

Kapağı şaryo camı üzerindeki orijinallerin üzerine doğru kapatın.

ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

Şaryo camı

Orijinalleri buraya yüzüstü yerleştirin.

"Öncelik Sırasıyla Belge Yazdırma", Kullanma Kılavuzu (Tam Sürüm) İngilizce

Kontrol paneli

Kontrol Panelinin Adları ve İşlevleri

Kaset uzantısı

Kağıdın düşmesini önlemek için bu bariyeri çekin.

Ana güç düğmesi

Gücü açmak ve kapatmak için ana güç düğmesine basın.

Gücü Açma ve Kapatma

Kağıt boyutu ayarı

Kağıt boyutunu belirlemek için bu ayarı kullanın. Kağıt boyutu ayarında belirtilmeyen bir kağıt boyutu kullanmak için düğmeyi "" konumuna ayarlayın. Bu durumda kağıt boyutunu kontrol panelinden ayarlayın.

Kağıt kaseti

Standart kağıt kasetleri. Kağıdı buraya yükleyin.

Kağıt Kasetine Kağıt Yükleme

Sol kapak

Atık toner şişesine erişmek üzere açın.

Atık Toner Şişesini Değiştirme

Atık toner şişesi

Atık toner burada toplanır. Şişe dolduğunda değiştirin.

Havalandırma delikleri

İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.

Standart tepsi

Kopyalanan/yazdırılan kağıt ve alınan faks sayfaları buraya iletilir.

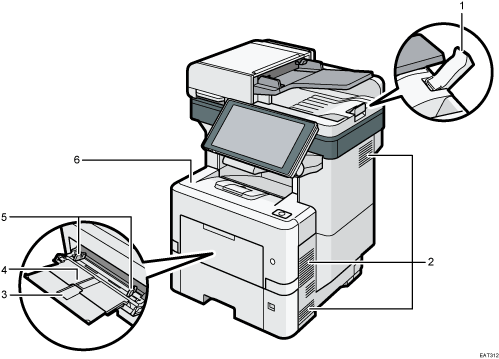

ADF kaset uzatması

A4 veya 8¹/₂ × 11'den büyük olan orijinallerin düşmesini önlemek için bu kağıt desteğini çekin.

Havalandırma delikleri

İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.

Bypass tepsisi için kağıt desteği

A4 veya 8¹/₂ × 11 boyutundan büyük kağıt yüklerken bu kağıt desteğini çekerek açın..

Bypass tepsisi

OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için bu kaseti kullanın.

Bypass Tepsisine Kağıt Yükleme

Kağıt kılavuzları

Bypass kasetine kağıt yüklerken kağıt kılavuzlarını kağıdın kenarlarıyla hizaya getirin.

Ön kapak

Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

Yazıcı kartuşunu değiştirmek için burayı açın.

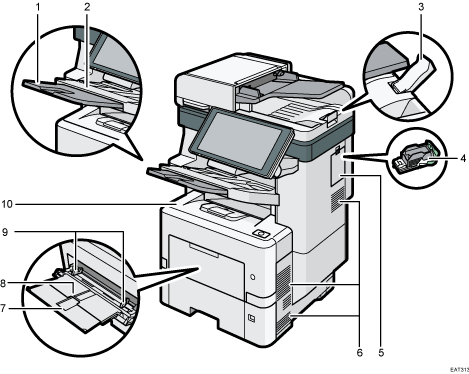

Sonlandırıcı ayırma tepsisi uzatıcısı

A4 veya 8¹/₂ × 11 boyutundan büyük kağıt yüklerken bu kağıt desteğini çekerek açın..

Sonlandırıcı ayırma tepsisi

Harmanlanmış veya zımbalanmış kağıtlar buraya çıkarılır.

ADF kaset uzatması

A4 veya 8¹/₂ × 11'den büyük olan orijinallerin düşmesini önlemek için bu kağıt desteğini çekin.

Zımba kartuşu

Sonlandırıcı için zımba kartuşu. Zımba tükendiğinde kartuşu değiştirin.

Sağ kapak

Zımba kartuşunu değiştirmek için bu kapağı açın.

Havalandırma delikleri

İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.

Bypass tepsisi için kağıt desteği

A4 veya 8¹/₂ × 11 boyutundan büyük kağıt yüklerken bu kağıt desteğini çekerek açın..

Bypass tepsisi

OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için bu kaseti kullanın.

Bypass Tepsisine Kağıt Yükleme

Kağıt kılavuzları

Bypass kasetine kağıt yüklerken kağıt kılavuzlarını kağıdın kenarlarıyla hizaya getirin.

Ön kapak

Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

Yazıcı kartuşunu değiştirmek için burayı açın.

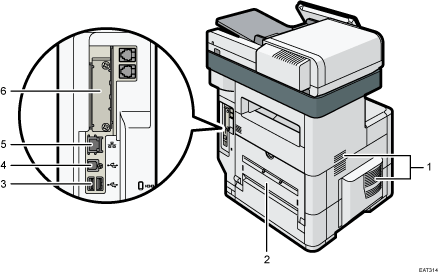

Havalandırma delikleri

İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.

Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

Arka Kapak

Makinenin içine ulaşmak için açın.

USB2.0 A Tipi Arayüz

IC kart kimlik doğrulama aygıtını bağlamak için bu portu kullanın.

USB2.0 B Tipi Arayüz

Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.

Ethernet bağlantı noktası

Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.

Opsiyonel arayüz kartı yuvası

İsteğe bağlı arayüz kartları takılabilir.

İsteğe bağlı bir kablosuz LAN arayüz kartı, IEEE 1284 arayüz kartı, Aygıt sunucusu veya Dosya biçim dönüştürücüsü yerleştirin.

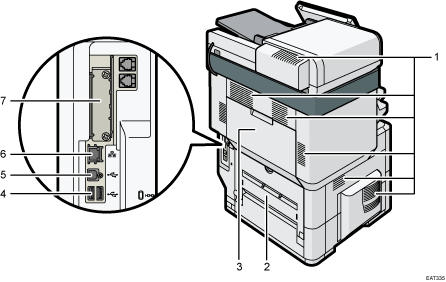

Havalandırma delikleri

İç bileşenlerin aşırı ısınmasını önlemek için makinenin içini havalandıran delikler.

Yüksek hacimli baskıdan sonra, havalandırma fanı makine içindeki ısıyı düşürmek için çalışmaya devam edebilir.

Arka kapak

Makinenin içine ulaşmak için açın.

Arka üst kapak

Sıkışan kağıdı çıkarmak için bunu açın.

USB2.0 A Tipi Arayüz

IC kart kimlik doğrulama aygıtını bağlamak için bu portu kullanın.

USB2.0 B Tipi Arayüz

Makine ve bilgisayarı USB kablosuyla birbirine bağlamak için bu portu kullanın.

Ethernet bağlantı noktası

Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.

Opsiyonel arayüz kartı yuvası

İsteğe bağlı arayüz kartları takılabilir.

İsteğe bağlı bir kablosuz LAN arayüz kartı, IEEE 1284 arayüz kartı, Aygıt sunucusu veya Dosya biçim dönüştürücüsü yerleştirin.

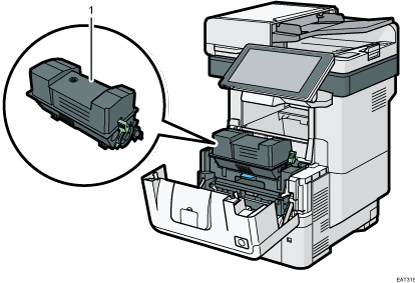

Yazdırma kartuşu

Toner kartuşunun değiştirilmesi ya da yeni bir kartuşun hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

Toner Değiştirme
