Guide till komponenternas namn och funktioner
- Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.
Symboler för Region A och Region B
(främst Europa och Asien), (främst Europa) eller (främst Asien)
(huvudsakligen Nordamerika)
Skillnader i funktionerna mellan region A och B-modeller indikeras med två symboler.
Läs informationen med den symbol som motsvarar regionen för den modell som du använder.

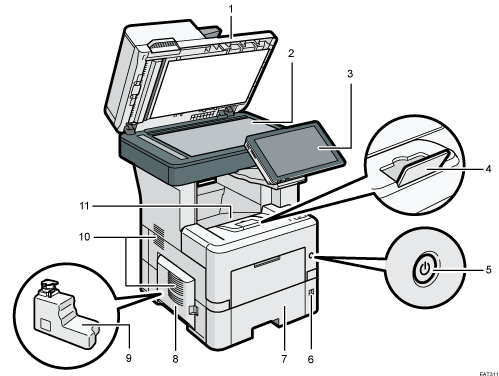

Exteriör: Vy framifrån och från vänster
Automatisk dokumentmatare (ADF)
Stäng locket över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalet med texten nedåt.
"Printing Documents in Order of Priority", User Guide (Full Version) på engelska
Kontrollpanel
Förlängning till utmatningsfack
Dra upp detta stopp så att pappret inte ramlar ut.
Huvudströmbrytare
Tryck på strömbrytaren för att slå på och stänga av strömmen.
Formatväljare
Använd denna ratt för att välja pappersformat. Om du vill använda ett pappersformat som inte visas på formatväljaren ställer du ratten på "
". Därefter ställer du in pappersformatet via kontrollpanelen.Papperskassett
Standardpapperskassett. Fyll på papper här.
Vänster lucka
Öppna för att komma åt toneruppsamlaren.
Toneruppsamlare
Förbrukad toner samlas upp här. Ersätt uppsamlaren när den är full.
Ventiler
Ventilationsöppningarna förhindrar att de interna komponenterna inuti maskinen överhettas.
Standardfack
Kopior, utskrifter och mottagna faxmeddelanden matas ut här.

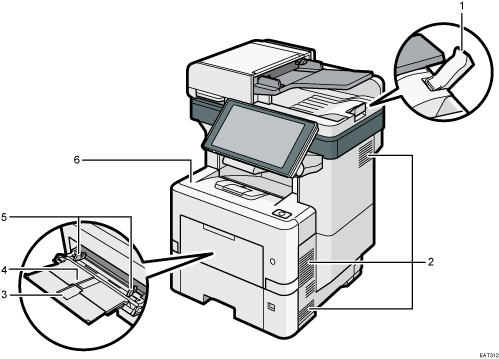

Exteriör: Vy framifrån och från höger
IM 550F/IM 600F
Förlängning av den automatiska dokumentmatarens fack
Dra ut denna förlängning för att förhindra att original som är större än A4
eller 81/2 × 11 faller ner.Ventiler
Ventilationsöppningarna förhindrar att de interna komponenterna inuti maskinen överhettas.
Förlängning till sidoinmatningsfacket
Dra ut den här förlängaren när du fyller på papper som är större än A4
eller 81/2 × 11.Sidoinmatningsfack
Använd kassetten för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga med kanterna mot pappersguiderna.
Frontlucka
Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.
Öppna här för att byta skrivarpatroner.

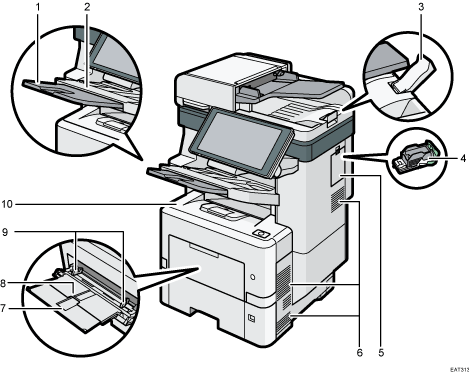

IM 600SRF
Förlängning för efterbehandlarens växelfack
Dra ut den här förlängaren när du fyller på papper som är större än A4
eller 81/2 × 11.Efterbehandlarens växelfack
Sorterade eller häftade papper levereras här.
Förlängning av den automatiska dokumentmatarens fack
Dra ut denna förlängning för att förhindra att original som är större än A4
eller 81/2 × 11 faller ner.Häftklammerpatron
Häftklammerpatron för efterbehandlaren. Byt ut patronen när häftklamrarna tar slut.
Höger lucka
Öppna den här luckan när du ska byta häftklammerpatron.
Ventiler
Ventilationsöppningarna förhindrar att de interna komponenterna inuti maskinen överhettas.
Förlängning till sidoinmatningsfacket
Dra ut den här förlängaren när du fyller på papper som är större än A4
eller 81/2 × 11.Sidoinmatningsfack
Använd kassetten för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna.
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga med kanterna mot pappersguiderna.
Frontlucka
Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.
Öppna här för att byta skrivarpatroner.

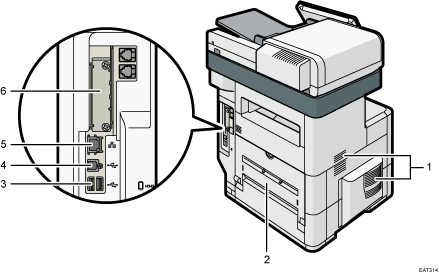

Exteriör: Vy bakifrån och från vänster
IM 550F/IM 600F
Ventiler
Ventilationsöppningarna förhindrar att de interna komponenterna inuti maskinen överhettas.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Bakre lucka
Öppna för att komma åt maskinens insida.
USB 2.0 gränssnittstyp A
Använd porten för att ansluta autentiseringsenheten för IC-kort.
USB 2.0 gränssnittstyp B
Använd porten för att ansluta maskinen till datorn med en USB-kabel.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.
Plats för gräsnsnittskort (tillval)
Här kan gränssnittskort installeras.
Sätt i ett trådlöst LAN-gränssnittskort (tillval), ett IEEE 1284-gränssnittskort, enhetsserver eller filformatomvandlare.

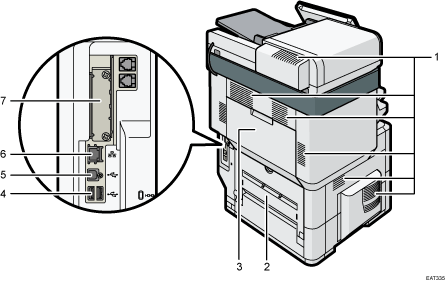

IM 600SRF
Ventiler
Ventilationsöppningarna förhindrar att de interna komponenterna inuti maskinen överhettas.
Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.
Bakre lucka
Öppna för att komma åt maskinens insida.
Bakre övre locket
Öppna för att ta bort fastnat papper.
USB 2.0 gränssnittstyp A
Använd porten för att ansluta autentiseringsenheten för IC-kort.
USB 2.0 gränssnittstyp B
Använd porten för att ansluta maskinen till datorn med en USB-kabel.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.
Plats för gräsnsnittskort (tillval)
Här kan gränssnittskort installeras.
Sätt i ett trådlöst LAN-gränssnittskort (tillval), ett IEEE 1284-gränssnittskort, enhetsserver eller filformatomvandlare.
Fläkten i maskinen nära ventilerna kan fortsätta köra för att kyla maskinen efter ett utskriftsjobb.

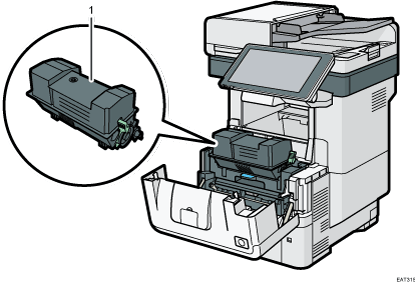

Insidan: Framifrån
Skrivarpatron
Meddelanden visas på skärmen när skrivarpatronen måste bytas, eller när en ny behöver förberedas.
