Osien nimet ja toiminnot
- Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.
Alueen A ja alueen B symbolit
(pääasiassa Eurooppa ja Aasia), (pääasiassa Eurooppa) tai (pääasiassa Aasia)
(pääasiassa Pohjois-Amerikka)
Alueen A ja B mallien toimintojen eroja kuvataan niitä vastaavilla symboleilla.
Lue käyttämäsi mallin aluetta vastaavan symbolin tiedot.

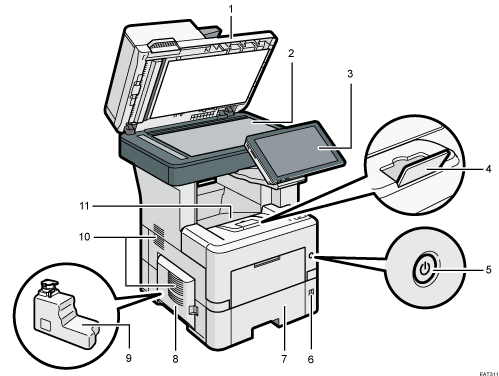

Ulkopuoli: etupuolen ja vasemman puolen näkymä
Syöttölaite
Laske kansi valotustasolle asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Laita alkuperäiskappaleet tähän kuvapuoli alaspäin.
Katso Käyttäjän opas (täysi versio) englanniksi
Käyttöpaneeli
Paperituki
Vedä rajoitin ulos estääksesi paperia putoamasta.
Päävirtakytkin
Kytke virta päälle / pois päältä päävirtakytkintä painamalla.
Paperikoon säädin
Säätimellä määritetään paperikoko. Jos haluat käyttää paperikokoa jota ei ole säätimessä, aseta säädin kohtaan "
". Määritä paperikoko käyttöpaneelilla.Paperikasetti
Vakiopaperikasetti. Laita paperi tänne.
Vasen kansi
Avaa päästäksesi hukkavärisäiliöön käsiksi.
Hukkavärisäiliö
Hukkaväriaine kerätään tänne. Vaihda säiliö, kun se on täynnä.
Tuuletusaukot
Reiät laitteen sisäpuolen tuulettamiseen estävät sisällä olevien komponenttien ylikuumenemisen.
Vakiotaso
Kopioidut/tulostetut paperit ja vastaanotetut faksisivut luovutetaan tänne.

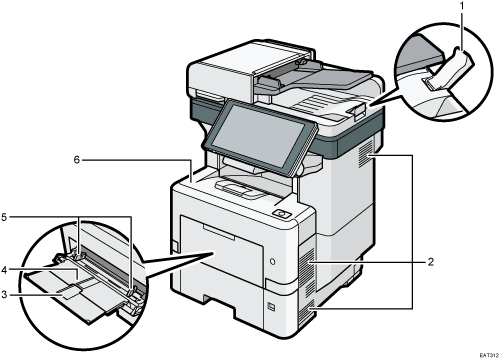

Ulkopuoli: etu- ja oikean puolen näkymä
IM 550F/IM 600F
Automaattisen syöttölaitteen tason paperituki
Vedä tämä paperituki ulos, jotta suuremmat kuin A4-koon alkuperäiset
tai 81/2 × 11 eivät pääse putoamaan.Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Ohisyöttötason paperituki
Vedä paperituki ulos kun lisäät paperia, jonka koko on suurempi kuin A4
tai 81/2 × 11.Ohisyöttötaso
Käytä tasoa kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.
Paperin ohjaimet
Kun lisäät paperin ohisyöttötasolle, kohdista paperin kohdistimet reunojen kanssa.
Etukansi
Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.
Avaa tämä kansi, kun vaihdat värikasettia.

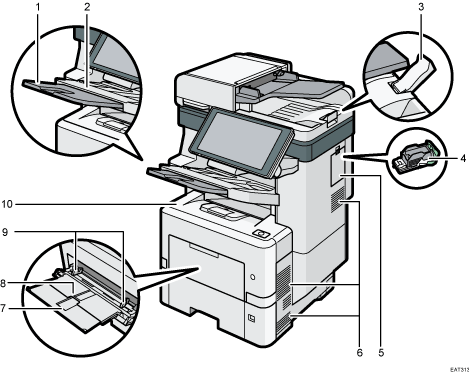

IM 600SRF
Viimeistelijän lajittelutason paperituki
Vedä paperituki ulos kun lisäät paperia, jonka koko on suurempi kuin A4
tai 81/2 × 11.Viimeistelijän lajittelutaso
Lajitellut tai nidotut paperit tulevat tänne.
Automaattisen syöttölaitteen tason paperituki
Vedä tämä paperituki ulos, jotta suuremmat kuin A4-koon alkuperäiset
tai 81/2 × 11 eivät pääse putoamaan.Niittikasetti
Viimeistelijän niittikasetti. Vaihda kasetti, kun niitit ovat loppuneet.
Oikea kansi
Avaa tämä kansi niittikasetin vaihtamista varten.
Tuuletusaukot
Reiät laitteen sisäpuolen tuulettamiseen estävät sisällä olevien komponenttien ylikuumenemisen.
Ohisyöttötason paperituki
Vedä paperituki ulos kun lisäät paperia, jonka koko on suurempi kuin A4
tai 81/2 × 11.Ohisyöttötaso
Käytä tasoa kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.
Paperin ohjaimet
Kun lisäät paperin ohisyöttötasolle, kohdista paperin kohdistimet reunojen kanssa.
Etukansi
Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.
Avaa tämä kansi, kun vaihdat värikasettia.
Ulkopuoli: takapuolen ja vasemman puolen näkymä
IM 550F/IM 600F

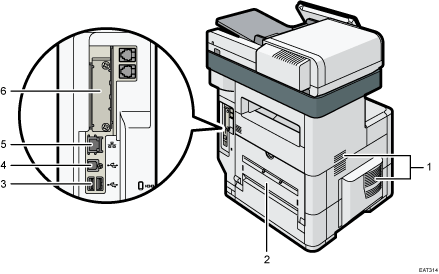

Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Takakansi
Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.
A-tyypin USB2.0-liitäntä
Käytä porttia liittääksesi IC-kortin todennuslaite.
B-tyypin USB2.0-liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Liitä laite verkkoon verkkokaapelilla.
Liitäntäkorttipaikka (lisävaruste)
Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.
Asenna lisävarusteena saatava LAN-kortti, IEEE 1284 -kortti, laitepalvelin tai tiedostomuodon muunnin.
IM 600SRF

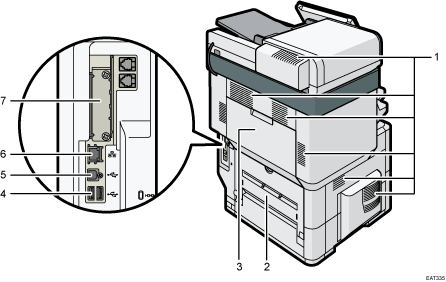

Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Takakansi
Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.
Ylempi takakansi
Avaa poistaaksesi paperitukoksen.
A-tyypin USB2.0-liitäntä
Käytä porttia liittääksesi IC-kortin todennuslaite.
B-tyypin USB2.0-liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Liitä laite verkkoon verkkokaapelilla.
Liitäntäkorttipaikka (lisävaruste)
Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.
Asenna lisävarusteena saatava LAN-kortti, IEEE 1284 -kortti, laitepalvelin tai tiedostomuodon muunnin.
Laitteen sisällä ilma-aukkojen lähellä oleva tuuletin voi jäädä käymään laitteen jäähdyttämiseksi tulostustyön jälkeen.
Sisäpuoli: näkymä edestä

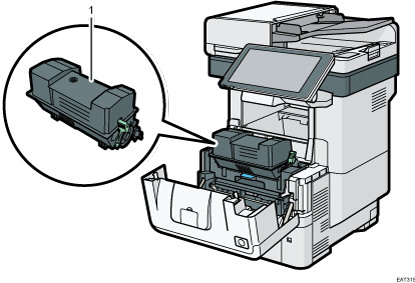

Värikasetti
Laitteen näytölle tulee ilmoitus värikasetin vaihtamisesta.
