Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

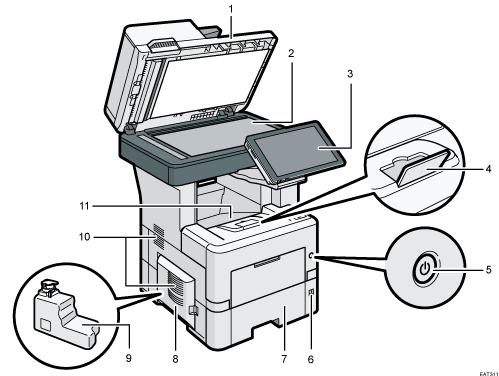

Αυτόματος τροφοδότης πρωτοτύπων (ADF)

Κατεβάστε το καπάκι επάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

Πλάκα αντιγραφής

Τοποθετήστε εδώ τα πρωτότυπα με την εμπρός όψη προς τα κάτω.

Οδηγός Χρήστη (πλήρης έκδοση), στα αγγλικά

Πίνακας ελέγχου

Ονόματα και λειτουργίες του πίνακα ελέγχου

Επέκταση δίσκου

Τραβήξτε αυτόν τον μηχανισμό για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

Κεντρικός διακόπτης λειτουργίας

Για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα, πατήστε τον κεντρικό διακόπτη λειτουργίας.

Ενεργοποίηση και απενεργοποίηση της κεντρικής παροχής ρεύματος

Επιλογέας μεγέθους χαρτιού

Χρησιμοποιήστε αυτό τον επιλογέα για να καθορίσετε το μέγεθος χαρτιού. Για να χρησιμοποιήσετε μέγεθος χαρτιού που δεν υποδεικνύεται στον επιλογέα μεγέθους χαρτιού, θέστε τον επιλογέα σε "". Σε αυτή την περίπτωση, ορίστε το μέγεθος χαρτιού χρησιμοποιώντας τον πίνακα ελέγχου.

Δίσκος χαρτιού

Τυπικός δίσκος χαρτιού. Τοποθετήστε χαρτί εδώ.

Τοποθέτηση χαρτιού στον δίσκο χαρτιού

Αριστερό καπάκι

Ανοίξτε για πρόσβαση στο δοχείο υπολειμμάτων τόνερ.

Αντικατάσταση του δοχείου υπολειμμάτων τόνερ

Δοχείο υπολειμμάτων τόνερ

Εδώ συλλέγονται τα υπολείμματα τόνερ. Αντικαταστήστε το δοχείο όταν γεμίσει.

Οπές εξαερισμού

Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.

Βασικός δίσκος

Εδώ παραδίδεται το χαρτί στο οποίο πραγματοποιείται η αντιγραφή/εκτύπωση, καθώς και οι σελίδες των εισερχόμενων φαξ.

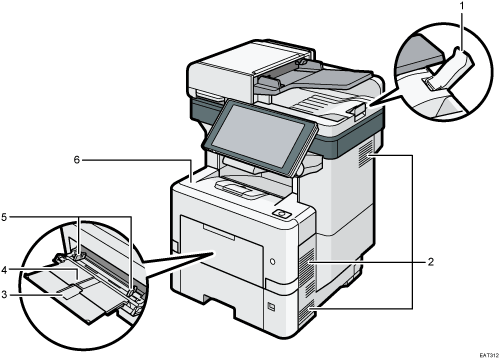

Προέκταση δίσκου ADF

Τραβήξτε έξω αυτήν την επέκταση για να αποτρέψετε την πτώση πρωτοτύπων με μέγεθος μεγαλύτερο από A4 ή 8¹/₂ × 11.

Οπές εξαερισμού

Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.

Επέκταση για το δίσκο Bypass

Τραβήξτε έξω αυτήν την επέκταση όταν τοποθετείτε χαρτί μεγαλύτερο από A4 ή 8¹/₂ × 11.

Δίσκος Bypass

Χρησιμοποιήστε τον δίσκο για αντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.

Τοποθέτηση Χαρτιού στο Δίσκο Bypass

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στον δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με τις ακμές του χαρτιού.

Μπροστινό καπάκι

Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

Ανοίξτε εδώ για να αντικαταστήσετε την κασέτα εκτύπωσης.

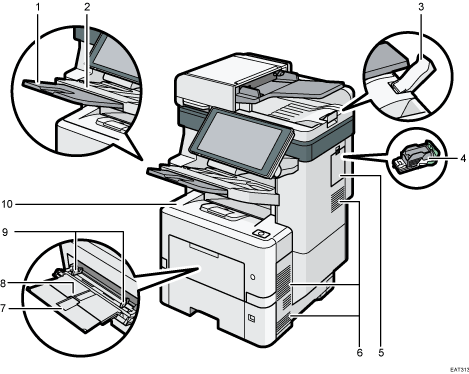

Επέκταση για τον δίσκο μετατόπισης του τελικού επεξεργαστή

Τραβήξτε έξω αυτήν την επέκταση όταν τοποθετείτε χαρτί μεγαλύτερο από A4 ή 8¹/₂ × 11.

Δίσκος μετατόπισης τελικού επεξεργαστή

Εδώ παραδίδονται τα σελιδοποιημένα ή συρραμμένα χαρτιά.

Προέκταση δίσκου ADF

Τραβήξτε έξω αυτήν την επέκταση για να αποτρέψετε την πτώση πρωτοτύπων με μέγεθος μεγαλύτερο από A4 ή 8¹/₂ × 11.

Κασέτα συρραφής

Κασέτα συρραφής για τον τελικό επεξεργαστή. Αντικαταστήστε την κασέτα όταν τελειώσουν τα συρραπτικά.

Δεξί καπάκι

Ανοίξτε αυτό το καπάκι για να αντικαταστήσετε την κασέτα συρραφής.

Οπές εξαερισμού

Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.

Επέκταση για το δίσκο Bypass

Τραβήξτε έξω αυτήν την επέκταση όταν τοποθετείτε χαρτί μεγαλύτερο από A4 ή 8¹/₂ × 11.

Δίσκος Bypass

Χρησιμοποιήστε τον δίσκο για αντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.

Τοποθέτηση Χαρτιού στο Δίσκο Bypass

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στον δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με τις ακμές του χαρτιού.

Μπροστινό καπάκι

Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

Ανοίξτε εδώ για να αντικαταστήσετε την κασέτα εκτύπωσης.

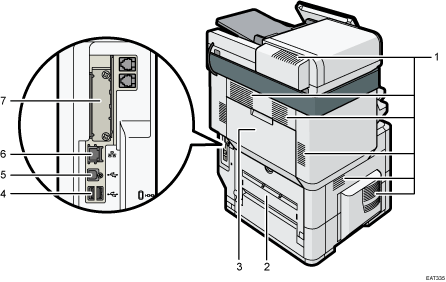

Οπές εξαερισμού

Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.

Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.

Πίσω Καπάκι

Ανοίξτε το για να αποκτήσετε πρόσβαση στο εσωτερικό του μηχανήματος.

USB2.0 Διεπαφή τύπου Α

Χρησιμοποιήστε τη θύρα για τη σύνδεση της συσκευής ελέγχου ταυτότητας μέσω καρτών IC.

USB2.0 Διεπαφή τύπου B

Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.

Θύρα Ethernet

Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.

Υποδοχή προαιρετικής κάρτας διασύνδεσης

Δυνατότητα εισαγωγής προαιρετικών καρτών διασύνδεσης.

Εισάγετε μια προαιρετική κάρτα διασύνδεσης ασύρματου LAN, μια κάρτα διασύνδεσης IEEE 1284, μια κάρτα Διακομιστή συσκευής ή μια κάρτα Μετατροπέα μορφών αρχείου.

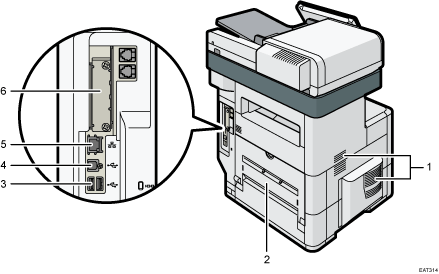

Οπές εξαερισμού

Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.

Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.

Πίσω καπάκι

Ανοίξτε το για να αποκτήσετε πρόσβαση στο εσωτερικό του μηχανήματος.

Πίσω επάνω καπάκι

Ανοίξτε το για να αφαιρέσετε μπλοκαρισμένο χαρτί.

USB2.0 Διεπαφή τύπου Α

Χρησιμοποιήστε τη θύρα για τη σύνδεση της συσκευής ελέγχου ταυτότητας μέσω καρτών IC.

USB2.0 Διεπαφή τύπου B

Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.

Θύρα Ethernet

Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.

Υποδοχή προαιρετικής κάρτας διασύνδεσης

Δυνατότητα εισαγωγής προαιρετικών καρτών διασύνδεσης.

Εισάγετε μια προαιρετική κάρτα διασύνδεσης ασύρματου LAN, μια κάρτα διασύνδεσης IEEE 1284, μια κάρτα Διακομιστή συσκευής ή μια κάρτα Μετατροπέα μορφών αρχείου.

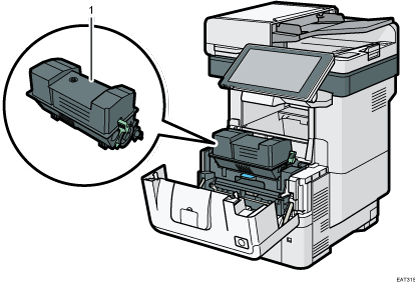

Μονάδα αναλωσίμου εκτύπωσης

Όταν απαιτείται αντικατάσταση της μονάδας αναλωσίμου εκτύπωσης ή πρέπει να προετοιμαστεί η νέα μονάδα αναλωσίμου εκτύπωσης, εμφανίζονται μηνύματα στην οθόνη.

Αντικατάσταση του τόνερ
