Posizionamento di un originale sul vetro di esposizione

Utilizzare il vetro di esposizione per la scansione di originali che non è possibile posizionare nell'alimentatore automatico originali (ADF), ad esempio libri o schede.

ATTENZIONE

  • Quando si abbassa l'ADF, non appoggiare le mani sulle cerniere e sul vetro di esposizione. Le mani e le dita resterebbero intrappolate e potrebbero verificarsi delle lesioni.

Importante

  • Gli originali più grandi del vetro di esposizione potrebbero danneggiarsi se posizionati sul vetro di esposizione. Posizionare gli originali in modo che non sovrastino l'indicazione del formato carta.

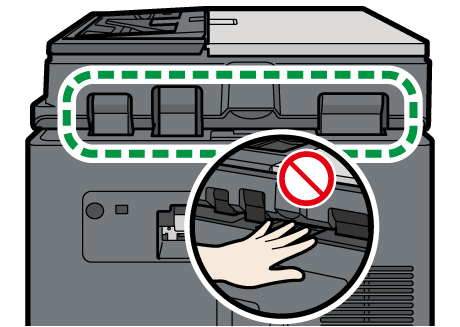

  • Quando si apre l'ADF, non toccare le parti mostrate di seguito. Le mani e le dita resterebbero intrappolate e potrebbero verificarsi delle lesioni.
    Illustrazione ADF

  • Non sollevare l'ADF forzatamente. Lo sportello dell'ADF potrebbe aprirsi e causare lesioni. Anche l'ADF o le rispettive cerniere potrebbero subire dei danni.

  1. Sollevare l'ADF.
    Sollevare l'ADF per più di 30 gradi per rilevare le dimensioni del documento in modo automatico quando si posiziona un originale sul vetro di esposizione.

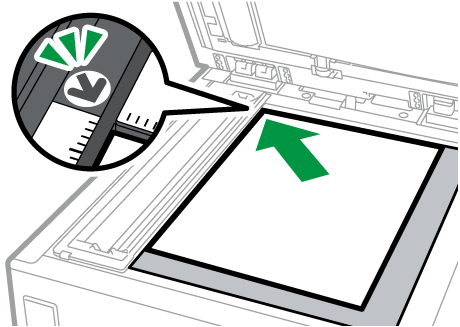

  2. Posizionare l'originale con la facciata rivolta verso il basso allineandolo al contrassegno posto sull'angolo superiore sinistro dell'area di scansione.
    Illustrazione dell'unità principale
    Formati e grammature degli originali consigliati
    Formati rilevabili con selezione automatica carta

  3. Abbassare l'ADF.

Nota

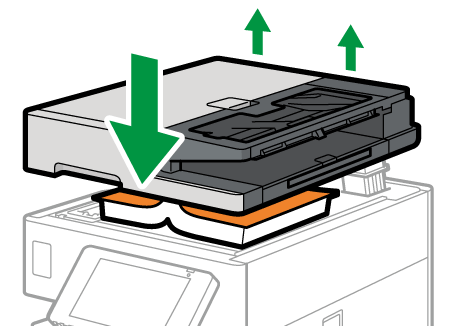

  • Quando si posiziona un libro spesso o un originale tridimensionale sul vetro di esposizione e si abbassa l'ADF, il lato posteriore dell'ADF si solleva per adattarsi all'originale.

    Illustrazione ADF

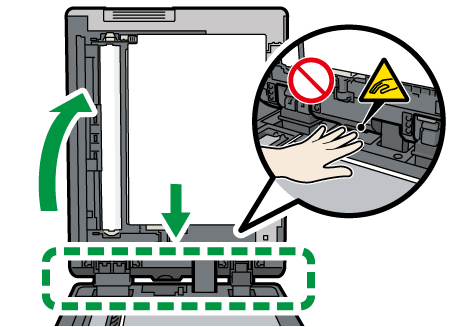

  • Non aprire o chiudere l'ADF tenendo le mani nello spazio tra l'ADF e il vetro di esposizione.

    Illustrazione dell'unità principale
