Bileşenler Rehberi

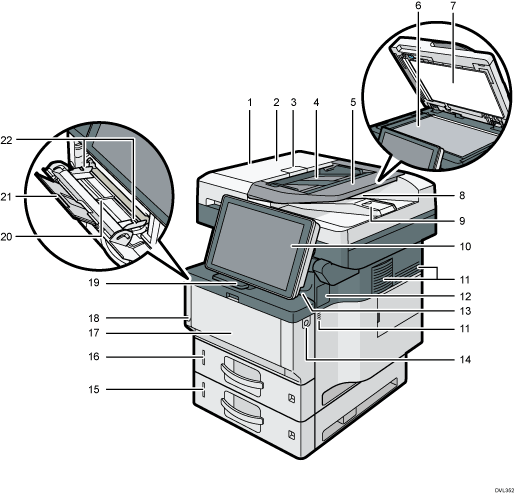

ADF

ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.

ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

ADF kapağı

ADF'de sıkışmış olan orijinalleri çıkarmak için bu kapağı açın.

ADF kapağı açma kolu

ADF kapağını açmak için bu kolu çekin.

ADF için giriş kaseti

Orijinalleri buraya istifleyin.

ADF kaseti için destek

ADF giriş kasetine A4'ten büyük kağıt yerleştirirken bu desteği uzatın.

Şaryo camı

Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.

Şaryo camı için kapak

Orijinalleri şaryo camı üzerine yerleştirmek için bu kapağı açın.

ADF için çıkış tepsisi

ADF ile taranan orijinaller buraya çıkarılır.

ADF için durdurma parmaklığı

Orijinallerin düşmesini önlemek için bu parmaklığı çekin.

Kontrol paneli

Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.

Havalandırma delikleri

Aşırı ısınmayı önleyin.

Harici zımba kurulumu için kapak

Harici zımbayı kurarken çıkarın.

Dahili tepsi

Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.

Ön kapak açma düğmesi

Ön kapağı açmak için bu düğmeye basın.

Alt kağıt kaseti

Kağıdı buraya yükleyin.

Ayrıntılar için, bkz. Makinenin Harici Seçeneklerinin İşlevleri Rehberi (özellikle Avrupa ve Asya) veya Makinenin Harici Seçeneklerinin İşlevleri Rehberi(özellikle Kuzey Amerika).

Kaset 1

Kağıdı buraya yükleyin.

Ön kapak

Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

Yazdırma kartuşunu ve drum ünitesini değiştirmek için burayı açın.

Ana güç anahtarı

Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa düğmeyi açın.

Bkz. Gücü Açma/Kapatma.

Durdurma bariyeri

Kağıdın düşmesini önlemek için bu bariyeri çekin.

Bypass tepsisi

Kalın kağıda, OHP asetatlarına, zarflara ve etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.

Bypass tepsisi için destek

Bypass tepsisine A4, 8¹/₂ × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.

Kağıt kılavuzları

Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.

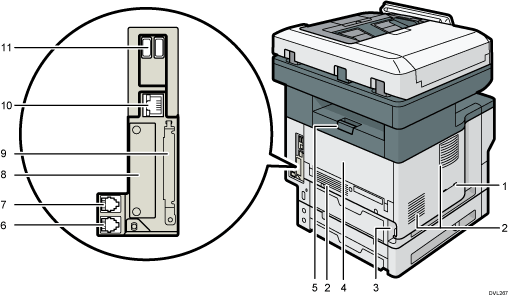

Ahize açıklığı(özellikle Kuzey Amerika)

Ahize aparatını açıklığa tutturun.

Havalandırma delikleri

Aşırı ısınmayı önleyin.

Güç konektörü

Güç kablosunu makineye takın. Diğer ucu elektrik prizine takın.

Arka kapak

Makinenin içine erişmek ve sıkışmış kağıdı çıkarmak için açın.

Fırınlama ünitesini değiştirmek için burayı açın.

Arka kapak açma kolu

Arka kapağı açmak için bu kolu çekin.

Harici telefon konektörü

Harici telefon bağlantısı içindir.

G3 arayüz birim konektörü

Telefon hattı bağlantısı içindir.

Yuva

İsteğe bağlı arayüz kartları takılabilir.

Genişleme kart yuvaları

SD kartı takmak için kapağı açın.

Ethernet portu

Makineyi ağa bağlamak için bir ağ arayüz kablosu kullanın.

USB Ana Bilgisayar Arayüzü

Kart kimlik doğrulama cihazı gibi harici cihazlar bağlayın.

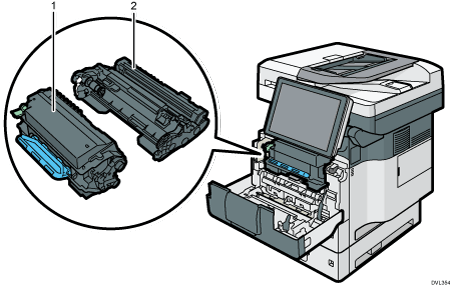

Toner kartuşu

Sıkışan kağıdı çıkarmak için toner kartuşunu ve drum ünitesini tek bir ünite halinde dışarıya çekin.

Toner kartuşunun değiştirilmesi ya da yeni bir kartuşun hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda görünen mesajlar hakkında ayrıntılar için, bkz. Bakım.

Sıkışan kağıdı çıkarırken toner kartuşunu drum ünitesi ile birlikte çekin. Sadece toner kartuşunu çıkarmak için, toner kartuşunun sol tarafındaki kolu indirin, sonra da kartuşu dışarı çekin.

Drum ünitesi

Drum ünitesinin değiştirilmesi veya yeni bir drum ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için, bkz. Bakım.

IM 350F, IM 350, IM 430F için:

Drum ünitesinin değiştirilmesi gerektiğinde servis temsilcinizle iletişime geçin.

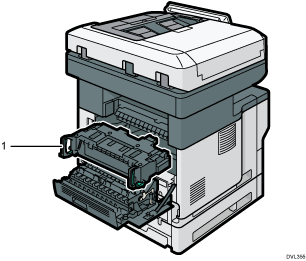

Fırınlama ünitesi

Fırınlama ünitesini çekip sıkışan kağıdı çıkarın.

Fırınlama ünitesinin değiştirilmesi veya yeni bir fırınlama ünitesinin hazırlanması gerektiği zaman ekranda mesajlar belirecektir.

Sarf malzemelerinin değiştirilmesi gerektiğinde ekranda beliren mesajlar hakkında ayrıntılı bilgi için bkz. Bakım.

IM 350F, IM 350, IM 430F için:

Fırınlama ünitesinin değiştirilmesi gerektiğinde servis temsilcinizle iletişime geçin.

Zımba ünitesi kızağı

Zımba ünitesi

Zımba yuvası

Kaydırma düğmesi

LED (zımba olmadığını göstermek için)

Zımba tutucu

Zımba kartuşu

Yüzey plakası
