Maskinens delar

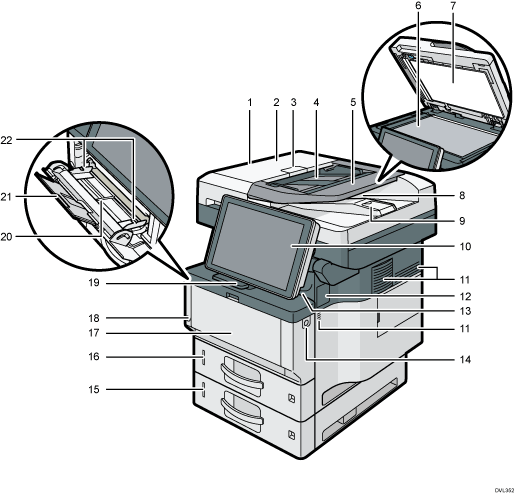

Dokumentmatare (ADF)

Fäll ner dokumentmataren över original som ligger på originalglaset.

Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.

Dokumentmatarens lucka

Öppna den här luckan för att avlägsna original som fastnat i dokumentmataren.

Spak för att öppna dokumentmatarens lucka

Dra i denna spak för att öppna dokumentmatarens lucka.

Dokumentmatarens inmatningsfack


Placera originalbuntar här.

Förlängare till ADF-kassetten

Dra ut denna när du placerar papper som är längre än A4 i dokumentmatarens inmatningsfack

Originalglas

Placera originalen med texten nedåt.

Lock till originalglaset

Öppna locket för att placera original på originalglaset.

Dokumentmatarens utmatningsfack

Original som har skannats med dokumentmataren matas ut här.

Dokumentmatarens ändguide

Dra ut denna ändguide för att förhindra att original ramlar ut.

Kontrollpanel

Se Guide till namn och funktioner på maskinens kontrollpanel.

Ventilationsöppningar

Förhindrar överhettning.

Skydd för att installera en offline-häftenhet

Ta bort när du installerar offline-häftenheten.

Internt utmatningsfack

Kopior, utskrifter och faxmeddelanden levereras här.

Frontluckans öppningsknapp

Tryck på den här knappen för att öppna frontluckan.

Nedre papperskassett

Fyll på papper här.

För mer information, se Guide till maskinens externa tillval och dess funktioner (huvudsakligen Europa och Asien) eller Guide till maskinens externa tillval och dess funktioner (huvudsakligen Nordamerika).

Kassett 1

Fyll på papper här.

Frontlucka

Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.

Öppna här för att byta skrivarpatron och trumenhet.

Huvudströmbrytare

Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.

Se Slå av/på strömmen.

Stoppguide

Dra upp detta stopp så att pappret inte ramlar ut.

Sidoinmatningsfack

Används för att kopiera eller skriva ut på tjockt papper, OH-film, kuvert eller etikettark (självhäftande etiketter).

Förlängare till sidoinmatningsfacket

Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.

Pappersguider

När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

Handenhetens skåra (huvudsakligen Nordamerika)

Sätt handenhetens fäste i skåran.

Ventilation

Förhindrar överhettning.

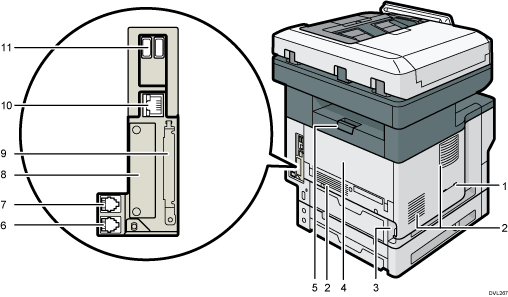

Strömkontakt

Anslut strömkabeln till maskinen. Sätt i den andra änden i ett eluttag.

Bakre lucka

Öppna för att komma åt insidan av maskinen och ta bort papper som fastnat.

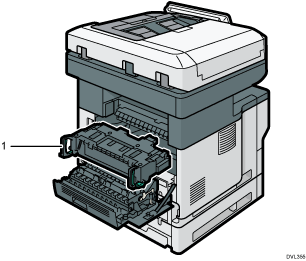

Öppna här för att byta fixeringsenhet.

Spak för att öppna bakre luckan

Dra i denna spak för att öppna den bakre luckan.

Uttag för extern telefon

För att ansluta en extern telefon.

Uttag för extra G3-gränssnittsenhet

För att ansluta en telefonlinje.

Kortplats

Här kan gränssnittskort installeras.

Platser för utbyggnadskort

Ta bort luckan och sätt i SD-korten.

Ethernetport

Använd en nätverksgränssnittskabel för att ansluta maskinen till ett nätverk.

USB-värdgränssnitt

Anslut externa enheter som en kortautentiseringsenhet.

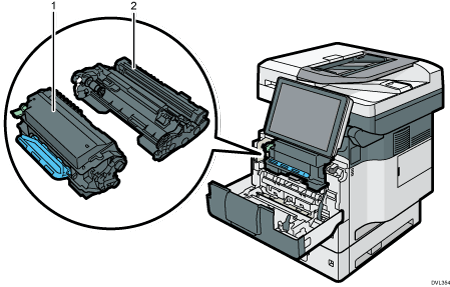

Skrivarpatron

För att ta bort papper som fastnat, dra ut skrivarpatronen och trumenheten som en enda enhet.

Meddelanden visas på skärmen när skrivarpatronen måste bytas, eller när en ny behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas ut, se handboken för underhåll.

När du tar bort papper som har fastnat drar du ut skrivarpatronen tillsammans med trumenheten. Om du bara vill dra ut skrivarpatronen drar du ner spaken på höger sida om skrivarpatronen och drar sedan ut patronen.

Trumenhet

Meddelanden visas på skärmen när trumenheten måste bytas, eller när en ny trumenhet behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas ut, se handboken för underhåll.

För IM 350F, IM 350, IM 430F:

Kontakta din servicerepresentant när trumman måste bytas ut.

Fixeringsenhet

Dra ut fixeringsenheten och ta bort papper som har fastnat.

Meddelanden visas på skärmen när fixeringsenheten måste bytas, eller när en ny fixeringsenhet behöver förberedas.

För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas ut, se handboken för underhåll.

För IM 350F, IM 350, IM 430F:

Kontakta din servicerepresentant när fixeringsenheten måste bytas ut.

Ställning för häftenhet

Häftenhet

Häftningsskåra

Skjutomkopplare

LED (indikerar att det inte finns några fler häftklamrar)

Häftklammerhållare

Klammerpatron

Fästplatta
