Guia de Componentes

Não obstrua as ventilações do equipamento. Se o fizer, pode provocar um incêndio resultante do sobreaquecimento dos componentes internos.

Não pressione nem exerça muita força sobre a unidade de agrafagem. Fazê-lo poderá danificá-lo. Se a agrafagem não funcionar após o agrafador ter sido atingido com força excessiva, os agrafos poderão ter ficado danificados dentro do cartucho.
Não agarre a unidade de agrafagem quando mover o equipamento.

Vista frontal e direita

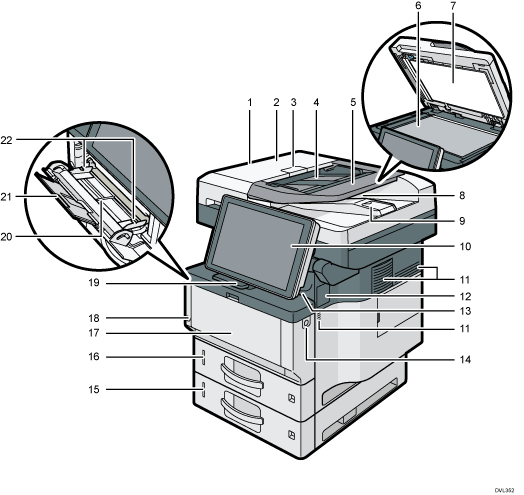

Ilustração com numeração da unidade principal

ADF
Baixe o ADF sobre os originais colocados no vidro de exposição.
Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.
Tampa do ADF
Abra esta tampa para retirar originais encravados no ADF.
Patilha de abertura da tampa do ADF
Puxe esta patilha para abrir a tampa do ADF.
Bandeja de entrada para o ADF
Coloque os conjuntos de originais aqui.
Extensor para a bandeja do ADF
Abra-o quando colocar papel mais comprido do que A4 na bandeja de entrada do ADF.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Tampa do vidro de exposição
Abra esta tampa para colocar originais no vidro de exposição.
Bandeja de saída para o ADF
Os originais digitalizados via ADF são ejetados aqui.
Guia-travão para o ADF
Puxe esta guia para evitar que os documentos originais caiam.
Painel de controlo
Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.
Orifícios de ventilação
Previnem o sobreaquecimento.
Tampa de instalação de agrafador externo
Retire-a quando instalar o agrafador externo.
Bandeja interna
O papel copiado/impresso e os faxes recebidos são ejetados para aqui.
Botão de abertura da tampa frontal
Carregue neste botão para abrir a tampa dianteira.
Bandeja inferior
Coloque papel aqui.
Para mais informações, consulte Guia das Funções das Opções Externas do Equipamento (principalmente Europa e Ásia) ou Guia das funções das opções externas do equipamento (principalmente América do Norte).
Bandeja 1
Coloque papel aqui.
Tampa frontal
Abra para aceder ao interior do equipamento e retirar o papel encravado.
Abra aqui para substituir o cartucho de impressão e a unidade de tambor.
Interruptor de corrente principal
O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.
Consulte Ligar/Desligar a Alimentação.
Guia-travão
Puxe esta guia para evitar que o papel caia.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em papel grosso, acetatos, envelopes e papel de etiqueta (etiquetas autocolantes).
Extensor para a bandeja de alimentação manual
Puxe este extensor para fora quando pretender colocar papel A4 , 8¹/₂ × 11 ou de formato superior na bandeja de alimentação manual.
Guias de papel
Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

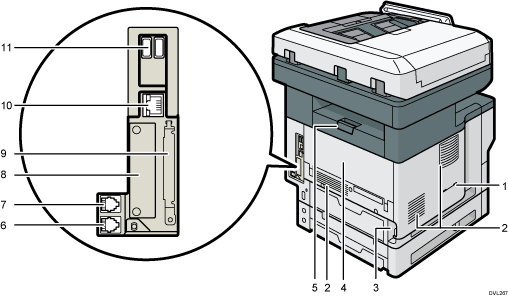

Vista traseira e esquerda

Entrada do auscultador(principalmente América do Norte)
Ligue o suporte dos auscultadores à entrada.
Aberturas de ventilação
Previnem o sobreaquecimento.
Tomada de alimentação
Ligue o cabo de alimentação ao equipamento. Insira a outra extremidade numa tomada elétrica.
Tampa traseira
Abra para aceder ao interior do equipamento e retirar o papel encravado.
Abra aqui para substituir a unidade de fusão.
Patilha de abertura da tampa traseira
Puxe esta patilha para abrir a tampa traseira.
Conetor do telefone externo
Para ligar um telefone externo.
Conetor da unidade de interface G3
Para ligar a uma linha telefónica.
Slot
Pode inserir placas de interface opcionais.
Slots para cartões de expansão
Retire a tampa para instalar SD cards.
Porta Ethernet
Utilize um cabo de rede para ligar o equipamento a uma rede.
Interface USB Host
Ligue dispositivos externos como um dispositivo de autenticação de cartões.

Interior: Vista frontal

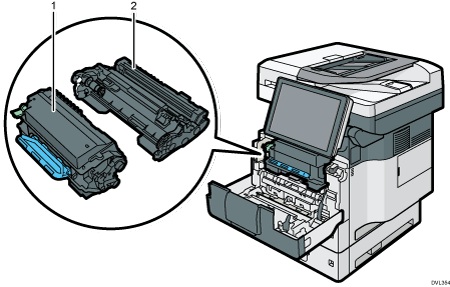

Cartucho de impressão
Para remover o papel encravado, puxe o cartucho de impressão juntamente com a unidade do tambor para fora.
O ecrã apresenta mensagens quando é necessário substituir o cartucho de impressão usado ou quando é necessário preparar um novo.
Para mais informações sobre as mensagens que são mostradas no ecrã quando é necessário substituir os consumíveis, consulte Manutenção.
Para remover o papel encravado, puxe o cartucho de impressão juntamente com a unidade do tambor para fora. Se pretender retirar apenas o cartucho de impressão, baixe a patilha do lado esquerdo do cartucho de impressão e, em seguida, puxe o cartucho para fora.
Unidade de tambor
O ecrã apresenta mensagens quando é necessário substituir a unidade de tambor usado ou quando é necessário preparar uma nova.
Para mais informações sobre as mensagens que são apresentadas no ecrã quando é necessário substituir os consumíveis, consulte Manutenção.
Para IM 350F, IM 350, IM 430F:
Quando a unidade de tambor precisar de ser substituída, contacte a assistência técnica.

Interior: Vista traseira

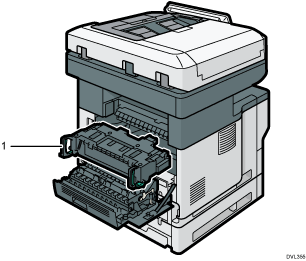

Unidade de fusão
Puxe a unidade de fusão para fora e retire o papel encravado.
O ecrã apresenta mensagens quando é necessário substituir a unidade de fusão usada ou quando é necessário preparar uma nova.
Para mais informações sobre as mensagens que são apresentadas no ecrã quando é necessário substituir os consumíveis, consulte Manutenção.
Para IM 350F, IM 350, IM 430F:
Quando a unidade de fusão precisar de ser substituída, contacte a assistência técnica.

Unidade de agrafagem

Compartimento da unidade de agrafagem
Unidade de agrafagem
Ranhura de agrafagem
Interruptor deslizante
LED (para avisar que acabaram os agrafos)

Cartucho de agrafos

Suporte do agrafador
Cartucho de agrafos
Patilha
