Overzicht van alle apparaatonderdelen
- De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Als dit toch gebeurt, bestaat er kans op brand als gevolg van oververhitte interne elementen.
Duw niet op de nieteenheid en sla er niet op. Hierdoor kan schade optreden. Als nieten niet meer lukt nadat er hard op de nietmachine is geslagen, kunnen de nietjes in de cartridge kapot zijn.
Houd de nietmachine niet vast wanneer u het apparaat verplaatst.

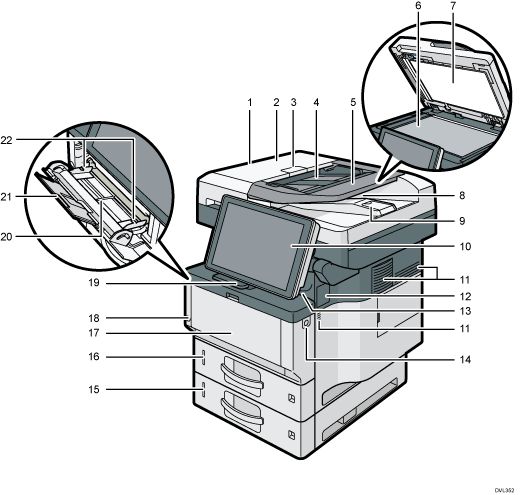

Aanzicht vanaf de voor- en rechterkant
ADF
Laat de ADF zakken over de originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
ADF-klep
Open deze klep om originelen die zijn vastgelopen in de ADF te verwijderen.
Openingshendel ADF-klep
Trek aan deze hendel om de ADF-klep te openen.
ADF-invoerlade
Plaats hier stapeltjes originelen.
ADF-ladeverlengstuk
Trek deze uit als u papier in de invoerlade voor de ADF plaatst dat groter dan A4 is.
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Afdekklep van de glasplaat
Open deze klep om originelen op de glasplaat te plaatsen.
ADF-uitvoerlade
Originelen die gescand zijn met de ADF worden hier uitgevoerd.
ADF-papierstopper
Trek de papierstopper uit om te voorkomen dat de originelen eraf vallen.
Bedieningspaneel
Ventilatiegaten
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Deksel voor het installeren van een offline nietmachine
Verwijder deze wanneer u het offline nietapparaat installeert.
Interne lade
Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.
Openingsknop voorpaneel
Druk op deze knop om het voorpaneel te openen.
Onderste papierlade
Hier plaatst u het papier in.
Raadpleeg voor meer informatie Informatie over de verschillende apparaatopties
(voornamelijk in Europa en Azië) of Informatie over functies van de externe apparaatopties
(voornamelijk in Noord-Amerika).Lade 1
Hier plaatst u het papier in.
Voorpaneel
Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.
U kunt via deze opening de printcartridge en de drumeenheid vervangen.
Hoofdstroomschakelaar
Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.
Papierstopper
Trek aan de papierstopper om te voorkomen dat het papier eraf valt.
Handinvoer
Hiermee kunt u dik papier, OHP-transparanten, enveloppen en etiketten (klevende etiketten) kopiëren of erop afdrukken.
Verlengstuk voor handinvoer
Trek dit verlengstuk uit als u vellen van A4
, 81/2 × 11 of groter in de handinvoer plaatst.Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

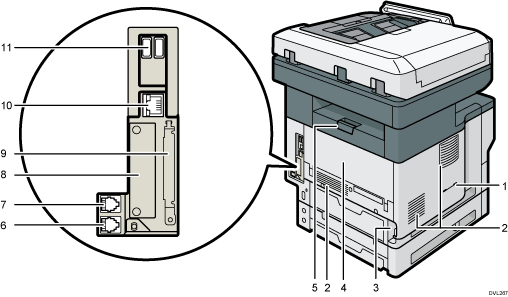

Aanzicht vanaf de achter- en linkerkant
Gleuf voor bevestiging van telefoonhoorn
(voornamelijk Noord-Amerika)Bevestig de haak voor de hoorn aan deze gleuf.
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Voedingsconnector
Sluit hier het netsnoer van het apparaat op aan. Steek het andere uiteinde in een stopcontact.
Achterpaneel
Open deze om toegang tot de binnenkant van het apparaat te krijgen en vastgelopen papier te verwijderen.
Open het apparaat hier wanneer u de fuseereenheid vervangt.
Openingshendel achterklep
Trek aan deze hendel om het achterpaneel te openen.
Externe telefoonaansluiting
Deze poort dient voor het aansluiten van een externe telefoon.
G3-interfaceconnector
Deze poort dient voor het aansluiten van een telefoonlijn.
Sleuf
Optionele interfacekaarten kunnen worden geplaatst.
Sleuven voor geheugenkaarten
Verwijder het paneel en plaats de SD-kaarten.
Ethernet-poort
Gebruik een netwerkinterfacekabel om het apparaat op een netwerk aan te sluiten.
USB-hostinterface
Hierop kunt u externe apparaten zoals een kaartverificatieapparaat aansluiten.
Binnenkant: vooraanzicht

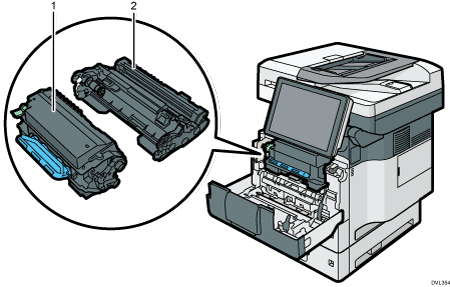

Printcartridge
Als u vastgelopen papier wilt verwijderen, trekt u de printcartridge en de trommeleenheid er in hun geheel uit.
Er worden berichten op het scherm weergegeven als de printcartridge moet worden vervangen of als een nieuwe moet worden voorbereid.
Voor meer informatie over de berichten die op het scherm worden weergegeven als verbruiksartikelen dienen te worden vervangen, zie "Toner bijvullen", Onderhoud.
Als u vastgelopen papier verwijdert, trek de printcartridge er dan met de drumeenheid uit. Als u alleen de printcartridge wilt verwijderen, trekt u de hendel aan de linkerkant van de printcartridge omlaag en trek de printcartridge eruit.
Drumeenheid
Er worden berichten op het scherm weergegeven als de drumeenheid moet worden vervangen of als een nieuwe moet worden voorbereid.
Voor meer informatie over de berichten die op het scherm worden weergegeven als er verbruiksartikelen vervangen moeten worden, zie "Verbruiksartikelen bijvullen en vervangen", Onderhoud en specificaties.
Voor IM 350F, IM 350, IM 430F:
Als de drumeenheid moet worden vervangen, neemt u contact op met uw servicevertegenwoordiger.
Binnenkant: achteraanzicht

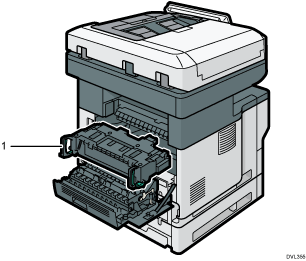

Fuseereenheid
Trek de fuseereenheid eruit en verwijder het vastgelopen papier.
Er worden berichten op het scherm weergegeven als de fuseereenheid moet worden vervangen of als een nieuwe moet worden voorbereid.
Voor meer informatie over de berichten die op het scherm worden weergegeven als er verbruiksartikelen vervangen moeten worden, zie "De onderhoudskit vervangen", Onderhoud.
Voor IM 350F, IM 350, IM 430F:
Als de fuseereenheid moet worden vervangen, neemt u contact op met uw servicevertegenwoordiger.
Nieteenheid
Houder voor nieteenheid
Nieteenheid
Sleuf voor nieteenheid
Schuifknop
LED (om aan te geven dat de nietjes op zijn)
Nietjescartridge
Nietjeshouder
Nietjescartridge
Voorplaat
