Veiledning til komponenter
- Ikke dekk til maskinens ventilasjonsåpninger. Dette kan føre til at de interne komponentene overopphetes, noe som igjen kan føre til brann.
Ikke press eller slå hardt på stifteenheten. Hvis den blir det, kan den bli skadet. Hvis stifting mislykkes eller det er slått hardt på stifteenheten, kan stifteenheten i kassetten være ødelagt.
Ikke hold fast på stifteenheten når du flytter på maskinen.
Sett forfra og fra høyre
ADF
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Deksel til dokumentmater
Åpne dette dekselet for å fjerne originaler som sitter fast i dokumentmateren (ADF).
Hendel for åpning av dokumentmater
Dra i denne hendelen for å åpne dekselet til dokumentmateren.
Magasin for ADF
Legg bunken med originaler her.
Forlenger for dokumentmatermagasin
Trekk forlengeren ut når du legger papir som er lengre enn A4 i ADF-brettet.
Glassplate
Legg originalene med forsiden ned.
Deksel til glassplaten
Åpne dette dekselet for å legge originaler på glassplaten.
Mottaksbrett for ADF
Originaler som er skannet med ADF leveres hit.
Sperre for dokumentmater
Trekk ut denne sperren for å hindre at originalene faller ut.
Kontrollpanel
Se Oversikt over navn og funksjoner på maskinens kontrollpanel.
Ventilasjonshull
Unngå overoppheting.
Deksel for installasjon av frakoblet stifteenhet
Fjern når du installerer den frakoblede stifteenheten.
Internt brett
Kopier, utskrifter og faksmeldinger leveres her.
Knapp for åpning av frontdeksel
Trykk på denne knappen for å åpne frontdekselet.
Nedre papirmagasin
Legg i papiret her.
For mer informasjon, se Oversikt over funksjonene til maskinens eksterne tilleggsutstyr
(hovedsakelig Europa og Asia) eller Oversikt over funksjonene til maskinens eksterne tilleggsutstyr
(hovedsakelig Nord-Amerika).Magasin 1
Legg i papiret her.
Frontdeksel
Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.
Åpne her for å skifte skriverkassett og trommelenhet.
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.
Sperre
Trekk i denne sperren for å hindre at papir faller ut.
Multiarkmater
Brukes til å kopiere eller skrive ut på tykt papir, OHP-transparenter, konvolutter og etiketter (selvklebende etiketter).
Forlenger for multiarkmater
Trekk ut denne forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren.Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

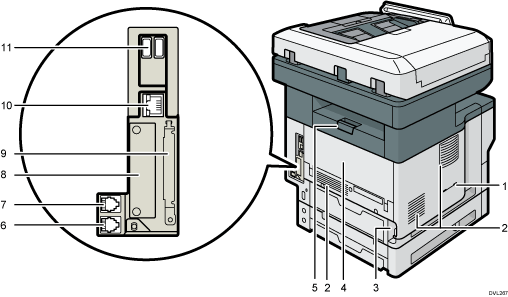

Sett bakfra og fra venstre
Håndsett
(hovedsaklig Nord-Amerika)Fest telefonens brakett til sporet.
Ventilasjonsåpninger
Unngå overoppheting.
Strømkontakt
Fest strømledning på maskinen. Den andre enden av ledningen kobles til stikkontakten i veggen.
Bakdeksel
Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.
Åpne her når du skal bytte fikseringsenhet.
Hendel for åpning av bakdeksel
Trekk i denne spaken for å åpne bakdekselet.
Kobling for ekstern telefon
Til å koble til en ekstern telefon.
Kobling for G3-grensesnittenhet
Til å koble til en telefonlinje.
Spor
Her kan du sette inn grensesnittkort (tillegg).
Spor for utvidelseskort
Fjern dekslet for å sette inn SD-kort.
Ethernet-port
Bruk en nettverkskabel til å koble maskinen til nettverket.
USB-vertsgrensesnitt
Koble til eksterne enheter, for eksempel en kortautentiseringsenhet.

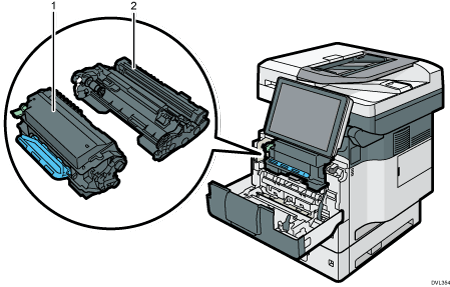

Indre: Front
Skriverkassett
For å fjerne fastkjørt papir, trekk ut skriverkassetten og trommelenheten samtidig.
Det vises meldinger på skjermen når skriverkassetten må skiftes eller en ny kassett må klargjøres.
Hvis du vil ha mer informasjon om meldingene som vises på skjermen når rekvisita må skiftes, se Maintenance.
Når du fjerner papir som sitter fast, må du trekke ut tonerkassetten med trommelenheten. Hvis du bare vil fjerne tonerkassetten, trekker du ned spaken på høyre side av tonerkassetten og trekker den ut.
Trommelenhet
Meldinger vises på skjermen når trommelenheten må skiftes eller en ny trommelenhet må klargjøres.
Hvis du vil ha mer informasjon om meldingene som vises på skjermen når rekvisita må skiftes, kan du se Maintenance.
For IM 350F, IM 350, IM 430F:
Ta kontakt med din servicerepresentant når trommelenheten må skiftes ut.

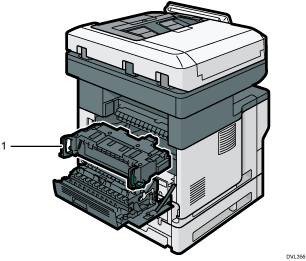

Innvendig: Sett bakfra
Fikseringsenhet
Trekk ut fikseringsenheten og fjern papir som sitter fast.
Meldinger vises på skjermen når fikseringsenheten må skiftes eller en ny fikseringsenhet må klargjøres.
Hvis du vil ha mer informasjon om meldingene som vises på skjermen når rekvisita må skiftes, kan du se Maintenance.
For IM 350F, IM 350, IM 430F:
Ta kontakt med din servicerepresentant når fikseringsenheten må skiftes ut.
Stifteenhet
Stiftemaskinenhet
Stifteenhet
Stiftespor
Glidebryter
LED (for å angi at det er tomt for stifter)
Stiftekassett
Stifteholder
Stiftkassett
Ansiktsplate
