Guida ai componenti

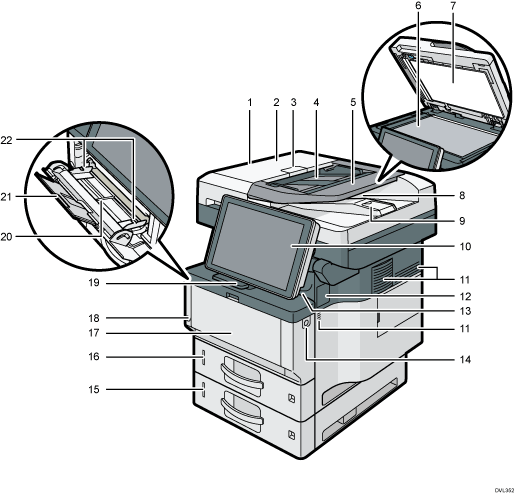

ADF

Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.

Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

Sportello ADF

Aprire lo sportello per rimuovere gli originali inceppati nell'ADF.

Leva di apertura sportello ADF

Tirare questa leva per aprire lo sportello ADF.

Vassoio di alimentazione per l'ADF

Posizionare qui le pile di originali.

Estensione per il vassoio ADF

Estendere il vassoio quando si colloca carta più lunga del formato A4 nel vassoio di alimentazione per l'ADF.

Vetro di esposizione

Posizionare gli originali a faccia in giù.

Copertura del vetro di esposizione

Aprire questa parte per collocare gli originali sul vetro di esposizione.

Vassoio di uscita per l'ADF

Gli originali scansiti tramite ADF vengono consegnati qui.

Guida di blocco per l'ADF

Estrarre la guida per impedire la caduta degli originali.

Pannello di controllo

Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

Fori di ventilazione

Evitano il surriscaldamento.

Sportello per l'installazione di una pinzatrice non in linea

Rimuovere quando si installa la pinzatrice non in linea.

Vassoio interno

Copie, fax e stampe vengono consegnati qui.

Pulsante di apertura dello sportello anteriore

Usare questo pulsante per aprire lo sportello anteriore.

Vassoio carta inferiore

Caricare qui la carta.

Per dettagli, vedere Guida alle funzioni delle opzioni esterne della macchina (principalmente Europa e Asia) o Guida alle funzioni delle opzioni esterne della macchina (principalmente Nord America).

Vassoio 1

Caricare qui la carta.

Sportello anteriore

Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.

Aprire per sostituire la cartuccia di stampa e l'unità tamburo.

Interruttore di alimentazione principale

Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

Vedere Accendere/Spegnere la macchina.

Guida di blocco

Tirare la guida per impedire la caduta della carta.

Vassoio bypass

Usare per copie o stampe su carta spessa, lucidi, buste e carta adesiva (etichette).

Estensione per il vassoio bypass

Estrarre l'estensione quando si caricano fogli più grandi del formato A4, 8¹/₂ × 11 o superiore nel vassoio bypass.

Guide della carta

Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

Fessura ricevitore (principalmente Nord America)

Fissare il supporto del ricevitore alla fessura.

Fori di ventilazione

Evitano il surriscaldamento.

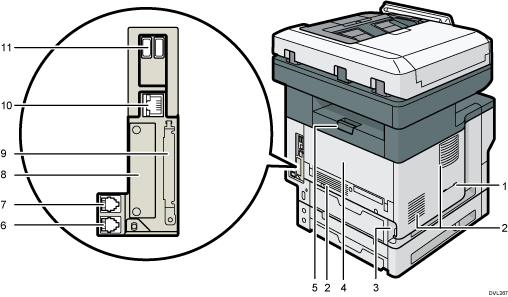

Connettore di alimentazione

Collegare il cavo di alimentazione alla macchina. Inserire l'altra estremità del cavo in una presa elettrica.

Sportello posteriore

Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.

Aprire per sostituire l'unità di fusione.

Leva di apertura sportello posteriore

Tirare questa leva per aprire lo sportello posteriore.

Connettore telefonico esterno

Per collegare un telefono esterno.

Connettore unità di interfaccia G3

Per collegare una linea telefonica.

Slot

È possibile inserire delle schede di interfaccia opzionali.

Slot schede di espansione

Togliere il coperchio per installare le schede SD.

Porta Ethernet

Utilizzare un cavo di interfaccia di rete per collegare la macchina a una rete.

Interfaccia host USB

Connettere dispositivi esterni quale ad esempio un dispositivo di autenticazione tramite scheda.

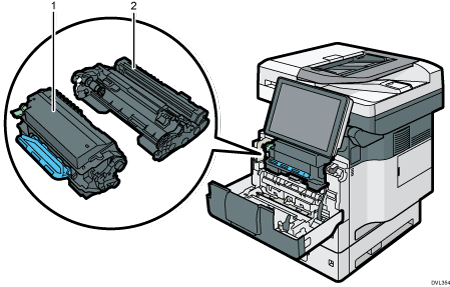

Cartuccia di stampa

Per rimuovere la carta inceppata, estrarre la cartuccia di stampa e l'unità tamburo come una singola unità.

Quando è necessario sostituire la cartuccia di stampa o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni dettagliate sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Manutenzione.

Per rimuovere la carta inceppata, estrarre la cartuccia di stampa insieme all'unità tamburo. Per rimuovere solo la cartuccia di stampa, abbassare la leva situata a sinistra della cartuccia di stampa, quindi estrarre la cartuccia di stampa.

Unità tamburo

Quando è necessario sostituire l'unità tamburo o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni dettagliate sui messaggi visualizzati quando è necessario sostituire dei consumabili, vedere Manutenzione.

Per IM 350F, IM 350, IM 430F:

Contattare l'assistenza quando l'unità tamburo deve essere sostituita.

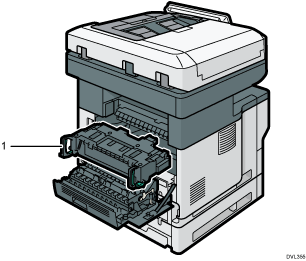

Unità di fusione

Estrarre l'unità di fusione e rimuovere la carta inceppata.

Quando è necessario sostituire l'unità di fusione o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

Per informazioni dettagliate sui messaggi visualizzati quando è necessario sostituire i consumabili, vedere Manutenzione.

Per IM 350F, IM 350, IM 430F:

Contattare l'assistenza quando l'unità di fusione deve essere sostituita.

Alloggiamento unità di pinzatura

Unità di pinzatura

Fessura di pinzatura

Cursore

LED (segnala l'esaurimento dei punti)

Supporto pinzatrice

Cartuccia punti pinzatrice

Piastra anteriore
