Útmutató az alkotóelemekhez

Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a túlmelegedett belső alkatrészek tüzet okozhatnak.

Ne nyomja és ne üsse meg erősen a tűzőegységet. Ezzel sérülést okozhat. Ha a tűzés során hiba lép fel, miután a tűző erős ütést kapott, előfordulhat, hogy a patronban lévő tűzőkapcsok eltörtek.
A készülék mozgatása közben ne fogja meg a tűzőegységet.

Elölnézet és jobb oldali nézet

Automatikus eredeti lapadagoló
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
ADF fedél
Nyissa ki ezt a fedelet, ha az automatikus eredeti dokumentumadagolóban elakadt eredetiket szeretné kivenni.
ADF fedél nyitókar
Ezzel a karral nyithatja ki az ADF fedelet.
Az ADF bemeneti tálcája
Ide helyezze az eredeti dokumenumköteget.
ADF tálca hosszabbító
Használja ezt a hosszabbítót az A4 méretnél nagyobb méretű papírok automatikus eredeti behúzóba történő adagolásakor.
Expozíciós üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Expozíciós üveglap fedele
Nyissa fel ezt a fedelet eredetik behelyezéséhez az üveglapra.
Az ADF kimeneti tálcája
Az automatikus eredeti behúzó használatával szkennelt eredetik ide kerülnek ki.
Az ADF biztosító-papírvezetője
Az eredeti példányok leesésének megakadályozásához húzza ki ezt a papírvezetőt.
Kezelőpanel
Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.
Szellőzőnyílások
Megakadályozza, hogy a készülék túlmelegedjen.
Fedél offline tűzőgép telepítéséhez
Távolítsa el, ha az offline tűzőgépet telepíti.
Belső kiadótálca
Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.
Első fedél nyitógombja
Nyomja meg ezt a gombot az elülső fedél kinyitásához.
Alsó papíradagoló tálca
Ide helyezze be a papírt.
A részletek ismertetését lásd: A készülék külső kiegészítőinek funkciói - útmutató (főként Európa és Ázsia) vagy A készülék külső kiegészítőinek funkciói - útmutató (főleg Észak-Amerika).
1. adagoló
Ide helyezze be a papírt.
Elülső borítás
Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.
A festéktartály és a dobegység cseréjéhez itt nyissa ki.
Főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.
Lásd: A készülék be-/kikapcsolása.
Ütköző
A papír leesésének megakadályozásához húzza ki ezt a papírvezetőt.
Kézi adagoló
Vastag papírra, hőálló fóliára, borítékra és öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.
Kézi adagoló hosszabbítója
Ha A4 , 8¹/₂ × 11 vagy nagyobb papírt tölt az adagolóba, húzza ki a hosszabbítót.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

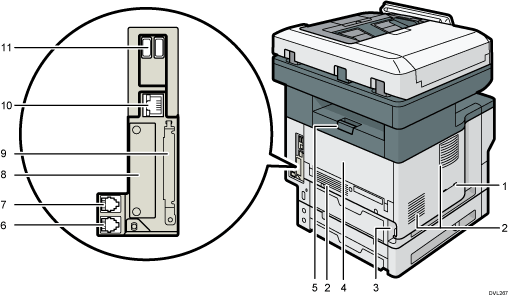

Hátulnézet és bal oldali nézet

Kézibeszélő nyílás (főleg Észak-Amerika)
Illessze a kézibeszélő tartóját a résbe.
Szellőzőnyílások
Megakadályozza, hogy a készülék túlmelegedjen.
Hálózati csatlakozó
Csatlakoztassa a hálózati kábelt a készülékhez. A másik végét a hálózati konnektorba dugja.
Hátsó fedél
Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.
A fixáló egység cseréjéhez itt nyissa ki.
Hátsó fedél nyitókarja
Ezzel a karral nyithatja ki a hátsó fedelet.
Külső telefon csatlakozó
A külső telefon csatlakoztatásához.
G3 csatolóegység csatlakozója
Telefonvonal csatlakoztatásához.
Nyílás
A kiegészítő interfészkártyák ide helyezhetőek be.
Bővítőkártya nyílások
Távolítsa el a fedelet az SD kártyák telepítéséhez.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.
USB Host interfész
Csatlakoztasson külső eszközöket, mint például egy kártyahitelesítő eszközt.

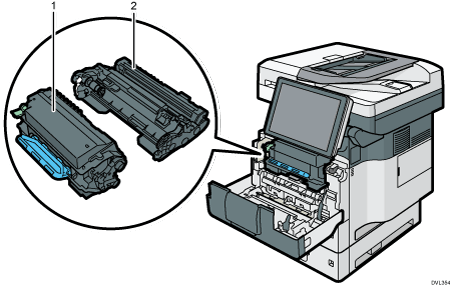

Készülék belseje: Elölnézet

Festékkazetta
A beakadt papír eltávolításához húzza ki a nyomtatókazettát és a dobegységet egyetlen egységként.
Üzenet jelenik meg a képernyőn, amikor a festékkazetta cseréje vagy új festékkazetta előkészítése szükséges.
További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Toner hozzáadása", Karbantartás.
Az elakadt papír eltávolításakor húzza ki a nyomtatókazettát a dobegységgel együtt. Ha csak a nyomtatókazettát szeretné eltávolítani, akkor húzza le a bal oldalán található kart, majd húzza ki.
Dobegység
Üzenet jelenik meg a képernyőn, amikor a dobegység cseréje vagy új dobegység előkészítése szükséges.
További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Dobegység cseréje", Karbantartás.
IM 350F, IM 350 és IM 430F esetén:
Ha a dobot ki kell cserélni, forduljon a szervizképviselőhöz.

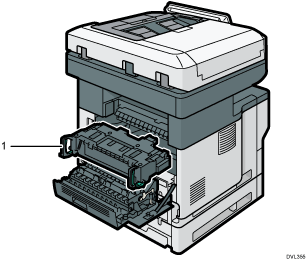

Készülék belseje: Hátulnézet

Fixáló egység
Húzza ki a fixáló egységet, és távolítsa el az elakadt papírt.
Üzenet jelenik meg a képernyőn, amikor a fixáló egység cseréje vagy új fixáló egység előkészítése szükséges.
További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "A karbantartó készlet cseréje", Karbantartás.
IM 350F, IM 350 és IM 430F esetén:
Ha a beégető egységet ki kell cserélni, forduljon a szervizképviselőhöz.

Tűzőegység

Tűzőegység bölcsője
Tűzőegység
Tűzőnyílás
Csúszókapcsoló
LED (a tűzőkapcsok kifogyását jelzi)

Tűzőkapocs-kazetta

Tűzőtartó
Tűzőpatron
Adattábla
