Laitteen osat

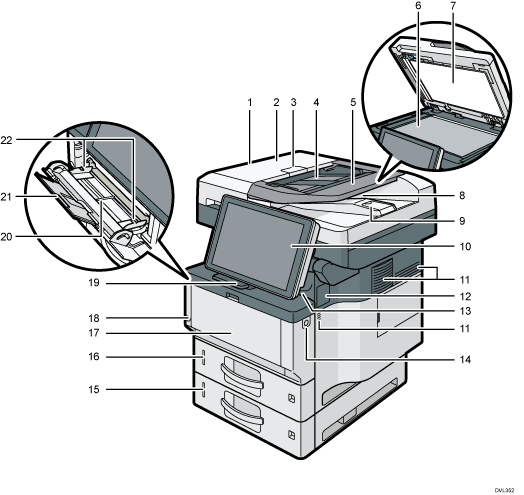

Syöttölaite

Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

Syöttölaitteen kansi

Voit poistaa tukkeutuneet paperit syöttölaitteesta avaamalla tämän kannen.

Syöttölaitteen kannen avaus

Syöttölaitteen kansi avataan tästä.

Syöttölaitteen paperitaso

Alkuperäiset asiakirjat asetetaan tähän.

Syöttötason jatke

Avaa jatke, kun asetat syöttölaitteeseen A4-kokoa suurempia arkkeja.

Valotuslasi

Aseta alkuperäiset tähän kuvapuoli alaspäin.

Valotuslasin kansi

Avaa kansi, kun haluat kopioida asiakirjoja valotuslasilta.

Syöttölaitteen luovutustaso

Syöttölaitteella skannatut alkuperäiset luovutetaan tälle tasolle.

Syöttölaitteen paperieste

Vedä este ulos estääksesi alkuperäisiä putoamasta.

Käyttöpaneeli

Katso Laitteen käyttöpaneelin nimet ja toiminnot.

Tuuletusaukot

Estävät ylikuumenemisen.

Kansi erillisen nitojan asentamista varten

Irrota, kun asennat erillisen nitojan.

Sisäinen taso

Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

Etukannen avauspainike

Paina avataksesi etukannen.

Alempi paperikasetti

Laita paperi tänne.

Lisätietoja, katso Laitteen ulkoiset lisävarusteet(pääasiassa Eurooppa ja Aasia) tai Laitteen ulkoiset lisävarusteet (pääasiassa Pohjois-Amerikka).

Kasetti 1

Laita paperi tänne.

Etukansi

Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.

Avaa kansi värikasetin ja rumpuyksikön vaihtamiseksi.

Päävirtakytkin

Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

Katso Virran kytkeminen/katkaiseminen.

Rajoitin

Vedä rajoitin ulos estääksesi paperia putoamasta.

Ohisyöttötaso

Käytä paksun paperin, piirtoheitinkalvojen, kirjekuorien ja tarrapaperin kopiointiin tai tulostukseen.

Ohisyöttötason jatke

Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.

Paperiohjaimet

Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

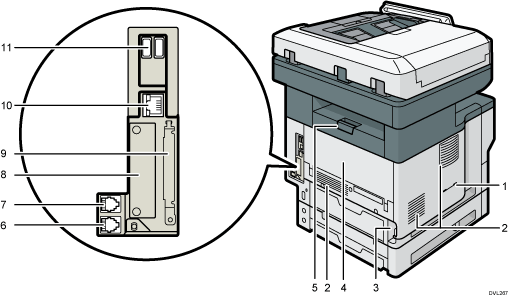

Kuulokkeen paikka (pääasiassa Pohjois-Amerikka)

Kuuloketeline kiinnitetään tähän.

Tuuletusaukot

Estävät ylikuumenemisen.

Virtaliitäntä

Virtajohto kytketään tähän. Kytke toinen pää pistorasiaan.

Takakansi

Avaa kansi päästäksesi käsiksi laitteen sisäosiin ja poistaaksesi paperitukoksia.

Avaa tämä, kun vaihdat lämpöyksikön.

Takakannen avaus

Takakansi avataan tästä.

Ulkoinen puhelinliitäntä

Ulkoinen puhelin kytketään tähän.

G3-yksikön liitäntä

Puhelinkaapeli kytketään tähän.

Korttipaikka

Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.

Laajennuskorttipaikat

Poista kansi, kun asennat SD-kortit.

Ethernet-liitäntä

Liitä laite verkkoon verkkokaapelilla.

USB-liitäntä

Ulkoiset laitteet, esimerkiksi korttitodennuslaite, kytketään tähän.

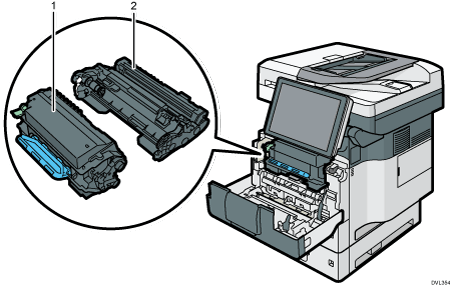

Värikasetti

Irrottaaksesi juuttuneen paperin vedä värikasetti ja rumpuyksikkö ulos yhtenä yksikkönä.

Laitteen näytölle tulee ilmoitus värikasetin vaihtamisesta.

Lisätietoja laitteen näytölle tulevista ilmoituksista, katso Maintenance.

Kun poistat paperitukosta, vedä värikasetti ulos rumpuyksikön kanssa. Jos haluat poistaa ainoastaan värikasetin, vedä sen vasemmalla puolella oleva vipu alas ja vedä sitten värikasetti ulos.

Rumpuyksikkö

Laitteen näytölle tulee ilmoitus rumpuyksikön vaihtamisesta.

Lisätietoja kulutustarvikkeiden vaihdon tarpeesta ilmoittavista viesteistä, katso Maintenance.

Malleissa IM 350F, IM 350, IM 430F:

Kun rumpuyksikkö tulee vaihtaa, ota yhteyttä huoltoedustajaasi.

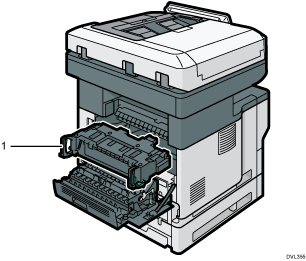

Lämpöyksikkö

Vedä lämpöyksikkö ulos ja poista paperitukos.

Laitteen näytölle tulee ilmoitus lämpöyksikön vaihtamisesta.

Lisätietoja kulutustarvikkeiden vaihdon tarpeesta ilmoittavista viesteistä, katso Maintenance.

Malleissa IM 350F, IM 350, IM 430F:

Kun lämpöyksikkö tulee vaihtaa, ota yhteyttä huoltoedustajaasi.

Nitojayksikön kelkka

Nidontayksikkö

Nidonta-aukko

Liukukytkin

LED (osoittaa niittien loppuneen)

Niittien pidin

Niittikasetti

Etulevy
