Οδηγός εξαρτημάτων

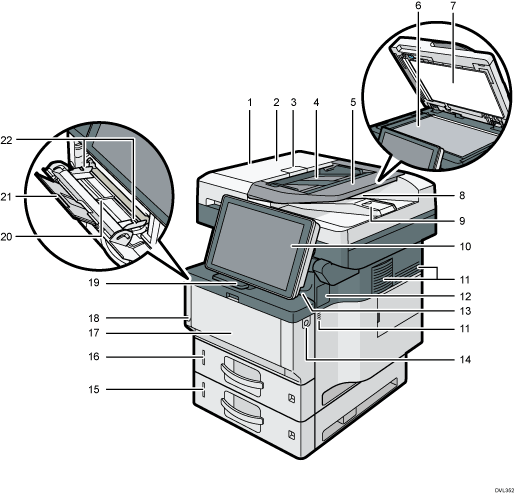

ADF

Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

Καπάκι ADF

Ανοίξτε αυτό το καπάκι για να αφαιρέσετε τα πρωτότυπα που έχουν μπλοκάρει στον ADF.

Μοχλός ανοίγματος για το καπάκι του ADF

Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το καπάκι του ADF.

Δίσκος εισόδου για τον ADF

Τοποθετήστε τις στοίβες πρωτοτύπων εδώ.

Επέκταση για τον δίσκο ADF

Προεκτείνετε το όταν τοποθετήσετε χαρτί μεγαλύτερου μήκους από Α4 στον δίσκο εισόδου για τον ADF.

Πλάκα αντιγραφής

Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

Καπάκι για την πλάκα αντιγραφής

Ανοίξτε αυτό το καπάκι για να τοποθετήσετε τα πρωτότυπα στην πλάκα αντιγραφής.

Δίσκος εξόδου για τον ADF

Τα πρωτότυπα που σαρώνονται με τον ADF εξέρχονται εδώ.

Μηχανισμός συγκράτησης για τον ADF

Τραβήξτε αυτόν τον μηχανισμό προς τα έξω για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

Πίνακας ελέγχου

Δείτε Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

Καπάκι για την εγκατάσταση της μονάδας συρραφής εκτός σύνδεσης

Αφαιρέστε κατά την εγκατάσταση της μονάδας συρραφής εκτός σύνδεσης.

Εσωτερικός δίσκος

Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

Κουμπι ανοίγματος μπροστινού καπακιού

Πατήστε αυτό το κουμπί για να ανοίξετε το μπροστινό καπάκι.

Κάτω δίσκος χαρτιού

Τοποθετήστε χαρτί εδώ.

Για λεπτομέρειες, δείτε Οδηγός για τις Λειτουργίες των Εξωτερικών Επιλογών του Μηχανήματος(κυρίως Ευρώπη και Ασία) ή Οδηγός για τις λειτουργίες των εξωτερικών προαιρετικών του μηχανήματος (κυρίως Βόρεια Αμερική).

Δίσκος 1

Τοποθετήστε χαρτί εδώ.

Μπροστινό καπάκι

Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

Ανοίξτε εδώ για να αντικαταστήσετε τη μονάδα αναλωσίμου εκτύπωσης και τη μονάδα τύμπανου.

Κεντρικός διακόπτης λειτουργίας

Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

Δείτε Ενεργοποίηση/Απενεργοποίηση του Ρεύματος.

Τοίχωμα συγκράτησης

Τραβήξτε αυτόν τον μηχανισμό για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

Δίσκος Bypass

Χρησιμοποιήστε για αντιγραφή ή εκτύπωση σε χοντρό χαρτί, διαφάνειες OHP, φακέλους και χαρτί για ετικέτες (αυτοκόλλητες ετικέτες).

Επέκταση για τον πλαϊνό δίσκο (Bypass)

Όταν τοποθετείτε φύλλα A4, 8¹/₂ × 11, ή μεγαλύτερα, στο δίσκο Bypass, τραβήξτε προς τα έξω αυτήν την προέκταση.

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

Σχισμή ακουστικού (κυρίως Βόρεια Αμερική)

Συνδέστε το στήριγμα του ακουστικού στην σχισμή.

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

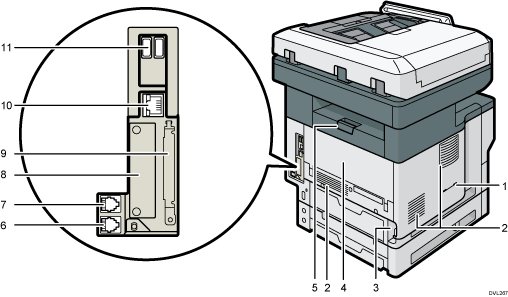

Σύνδεση Ρεύματος

Συνδέστε το καλώδιο ρεύματος στο μηχάνημα. Συνδέστε το άλλο άκρο σε ηλεκτρική πρίζα.

Πίσω καπάκι

Ανοίξτε για πρόσβαση στο εσωτερικό του μηχανήματος και αφαιρέστε το μπλοκαρισμένο χαρτί.

Ανοίξτε εδώ για να αντικαταστήσετε τη μονάδα σταθεροποίησης.

Μοχλός ανοίγματος πίσω καπακιού

Τραβήξτε αυτόν τον μοχλό για να ανοίξετε το πίσω καπάκι.

Σύνδεση εξωτερικού τηλεφώνου

Για σύνδεση εξωτερικού τηλεφώνου.

Σύνδεση μονάδας διασύνδεσης G3

Για σύνδεση μιας τηλεφωνικής γραμμής.

Υποδοχή

Δυνατότητα εισαγωγής προαιρετικών καρτών διασύνδεσης.

Υποδοχές καρτών επέκτασης

Αφαιρέστε το καπάκι για να εγκαταστήσετε κάρτες SD.

Θύρα Ethernet

Χρησιμοποιήστε ένα καλώδιο διασύνδεσης δικτύου για να συνδέσετε το μηχάνημα σε δίκτυο.

Κεντρική Διασύνδεση USB

Συνδέστε εξωτερικές συσκευές όπως μια συσκευή πιστοποίησης κάρτας.

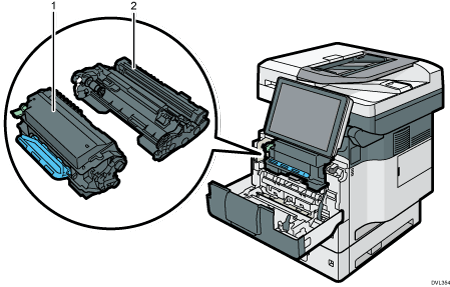

Κασέτα εκτύπωσης

Για να αφαιρέσετε μπλοκαρισμένο χαρτί, τραβήξτε έξω την κασέτα εκτύπωσης και τη μονάδα τυμπάνου ως μια ενιαία μονάδα.

Όταν απαιτείται αντικατάσταση της μονάδας αναλωσίμου εκτύπωσης ή πρέπει να προετοιμαστεί η νέα μονάδα αναλωσίμου εκτύπωσης, εμφανίζονται μηνύματα στην οθόνη.

Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλώσιμων, δείτε Maintenance.

Όταν αφαιρείτε μπλοκαρισμένο χαρτί, τραβήξτε έξω την κασέτα εκτύπωσης μαζί με τη μονάδα τυμπάνου. Εάν θέλετε να αφαιρέσετε μόνο την κασέτα εκτύπωσης, τραβήξτε προς τα κάτω τον μοχλό στην αριστερή πλευρά της κασέτας εκτύπωσης και κατόπιν τραβήξτε έξω την κασέτα εκτύπωσης.

Μονάδα τύμπανου

Όταν η μονάδα τύμπανου χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί μια νέα μονάδα τύμπανου, εμφανίζονται μηνύματα στην οθόνη.

Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλώσιμων, δείτε Maintenance.

Για το IM 350F, IM 350, IM 430F:

Όταν απαιτείται αντικατάσταση της μονάδας τυμπάνου, επικοινωνήστε με τον εκπρόσωπο εξυπηρέτησης.

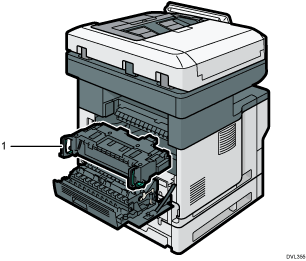

Μονάδα Σταθεροποίησης

Τραβήξτε έξω τη μονάδα σταθεροποίησης και αφαιρέστε το μπλοκαρισμένο χαρτί.

Όταν η μονάδα σταθεροποίησης χρειάζεται αντικατάσταση ή πρέπει να προετοιμαστεί μια νέα μονάδα σταθεροποίησης, εμφανίζονται μηνύματα στην οθόνη.

Για λεπτομέρειες σχετικά με τα μηνύματα που εμφανίζονται στην οθόνη όταν απαιτείται αντικατάσταση αναλώσιμων, δείτε Maintenance.

Για το IM 350F, IM 350, IM 430F:

Όταν απαιτείται αντικατάσταση της μονάδας σταθεροποίησης, επικοινωνήστε με τον εκπρόσωπο εξυπηρέτησης.

Πλαίσιο μονάδας συρραφής

Μονάδα συρραφής

Υποδοχή συρραφής

Συρόμενος διακόπτης

LED (ένδειξη εξάντλησης συρραπτικών)

>Φορέας συρραφής

Κασέτα συρραφής

Έλασμα πρόσοψης
