Maskinens dele

Blokér ikke maskinens udblæsningshuller. De indvendige dele kan blive overophedet og medføre brand.

Slå eller tryk ikke hårdt på hæftemaskinen. Det kan ødelægge den. Hvis der ikke kan hæftes efter at der er blevet slået hårdt på hæftemaskinen, er hæfteklammerne i patronen muligvis ødelagte.
Hold ikke på hæftemaskinen når du flytter maskinen.

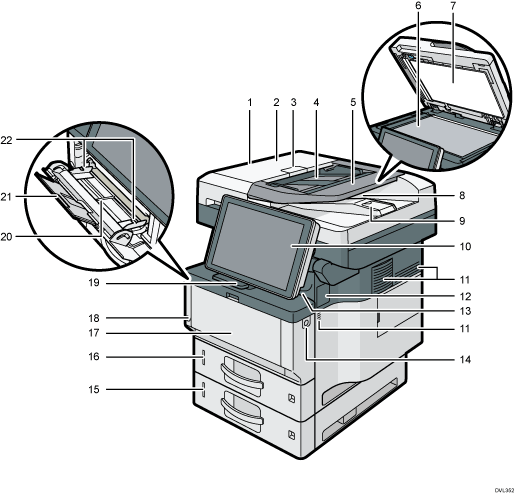

Maskinens forside og højre side

ADF
Sænk ADF'en ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
ADF-låge
Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.
Håndtag til ADF-låge
Træk i håndtaget for at åbne ADF-lågen.
ADF-bakke
Anbring en stak originaler her.
Forlænger til ADF-bakken
Forlæng denne, når der ilægges papir, som er længere end A4, i ADF-bakken.
Glasplade
Anbring originalerne her med forsiden nedad.
Glaspladelåg
Åbn låget for at anbringe originaler på glaspladen.
Modtagebakke til ADF'en
Originaler, der scannes via ADF'en, udskrives her.
Papirstopper til ADF'en
Træk denne papirstopper ud for at forhindre, at papiret falder af.
Betjeningspanel
Se Oversigt over navne og funktioner på betjeningspanelet.
Ventilationshuller
Forhindrer overophedning.
Dæksel til installation af offline hæftemaskine
Tag dette dæksel af, hvis du vil installere hæftemaskinen.
Intern bakke
Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.
Udløserknap til frontlågen
Tryk på denne for at åbne frontlågen.
Nederste kassette
Ilæg papir her.
Se Oversigt over det eksterne ekstraudstyrs funktioner (hovedsageligt Europa og Asien) eller Oversigt over det eksterne ekstraudstyrs funktioner (hovedsageligt Nordamerika), hvis du ønsker yderligere oplysninger.
Kassette 1
Ilæg papir her.
Frontlåge
Åbn denne låge for at få adgang til maskinen og fjerne fastklemt papir.
Åbn denne for at udskifte printpatronen og tromlen.
Hovedafbryder
For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.
Se Tilslutning og afbrydelse af strømmen.
Papirstopper
Træk denne ud for at forhindre, at papiret falder ned.
Bypassbakke
Bruges til kopiering eller udskrivning på kraftigt papir, transparenter, kuverter og labelark (selvklæbende labels).
Forlænger til bypassbakken
Træk forlængeren ud ved ilægning af A4, 8¹/₂ × 11 eller papir af større format i bypassbakken.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

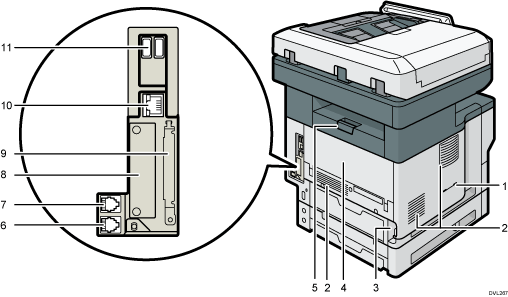

Maskinens bagside og venstre side

Håndset-sprække (hovedsageligt Nordamerika)
Til montering af håndsættet.
Ventilationshuller
Forhindrer overophedning.
Strømstik
Sæt strømledningen i maskinen. Sæt den anden ende i en stikkontakt.
Baglåge
Åbn denne låge for at få adgang til maskinen og fjerne fastklemt papir.
Åbn baglågen for at udskifte varmeenheden.
Greb til baglåge
Træk i grebet for at åbne baglågen.
Stik til ekstern telefon
For tilslutning af en ekstern telefon.
G3-interfacestik
For tilslutning til en telefonlinje.
Kortholder
Interfacekort kan indsættes her.
Udvidelsesholder til kort
Tag dækslet af for at installere SD-kort.
Ethernet-port
Brug et netværksinterfacekabel til at slutte maskinen til et netværk.
Host-interface til USB
Tilslut eksterne enheder, som kortlæser.

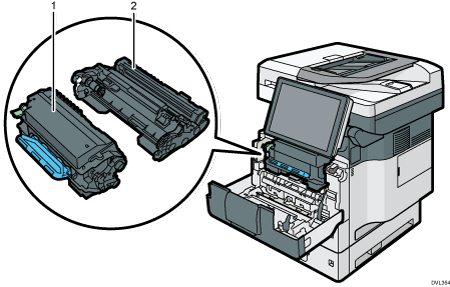

Indvendige dele: Set forfra

Printpatron
Træk printpatronen og tromlen ud samtidigt for at fjerne fastklemt papir.
Der vises en meddelelse på skærmen, når printpatronen skal udskiftes, eller en ny skal gøres klar.
Yderligere oplysninger om de meddelelser, der kommer frem på skærmen, når forbrugsstoffer skal udskiftes, findes i vejledningen Maintenance.
Når du fjerner fastklemt papir, skal du tage tonerpatronen ud sammen med tromlen. Hvis du kun vil tage printpatronen ud, skal du sænke håndtaget på venstre side af printpatronen og derefter tage printpatronen ud.
Tromle
Der vises en meddelelse på skærmen, når tromlen skal udskiftes, eller en ny skal gøres klar.
Yderligere oplysninger om meddelelser, der vises på skærmen, når forbrugsstoffer skal udskiftes, findes i vejledningen Maintenance.
For IM 350F, IM 350, IM 430F:
Kontakt din servicerepræsentant, når tromleenheden skal udskiftes.

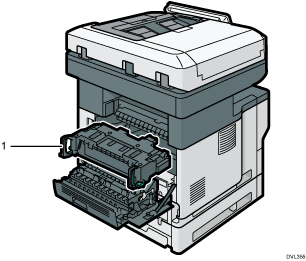

Indvendige dele: Set bagfra

Varmeenhed
Tag varmeenheden ud, og fjern fastklemt papir.
Der vises en meddelelse på skærmen, når varmeenheden skal udskiftes, eller en ny skal gøres klar.
Yderligere oplysninger om meddelelser, der vises på skærmen, når forbrugsstoffer skal udskiftes, findes i vejledningen Maintenance.
For IM 350F, IM 350, IM 430F:
Kontakt din servicerepræsentant, når varmeenheden skal udskiftes.

Hæftemaskine

Holder til hæftemaskine
Hæftemaskine
Hæfteslids
Skydekontakt
LED (indikerer at der ikke er flere hæfteklammer)

Hæfteklammepatron

Hæfteklammebeholder
Hæfteklammepatron
Frontplade
