Guia de components

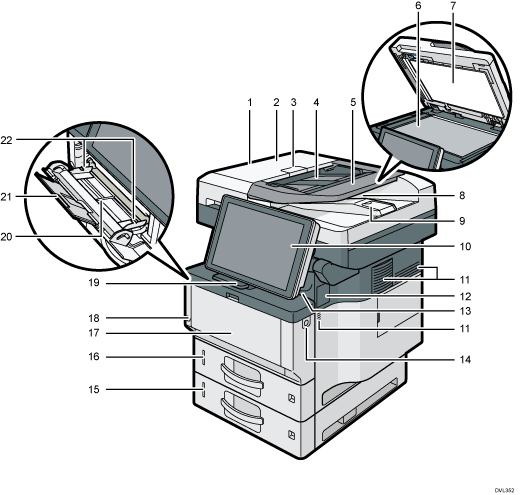

ADF

Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

Tapa de l'ADF

Obriu aquesta tapa per treure els originals que han quedat encallats a l'ADF.

Palanca d'obertura de la tapa de l'ADF

Aixequeu aquesta palanca per obrir la tapa de l'ADF.

Safata d'entrada per a l'ADF

Col·loqueu aquí els originals.

Extensió per a la safata de l'ADF

Si carregueu paper més gran d'A4 a la safata d'entrada de l'ADF, obriu la unitat d'extensió.

Cristall d'exposició

Col·loqueu els originals cara avall aquí.

Tapa per al cristall d'exposició

Obriu aquesta tapa per col·locar els originals sobre el cristalls d'exposició.

Safata de sortida per a l'ADF

Per aquí surten els originals escanejats amb l'ADF.

Topall per a l'ADF

Estireu aquest topall per evitar que caiguin els originals.

Panell de control

Vegeu Guia dels noms i les funcions del panell de control de la màquina.

Orificis de ventilació

Eviten el sobreescalfament.

Tapa per a la instal·lació d'una grapadora fora de línia

Retireu-la quan hagueu instal·lat la grapadora fora de línia.

Safata interna

Les còpies, les impressions i els faxos surten per aquesta safata.

Botó d'obertura de la tapa frontal

Premeu aquest botó per obrir la tapa frontal.

Safata inferior de paper

El paper es carrega per aquí.

Per obtenir més informació, vegeu Guia de les funcions de les opcions externes de la màquina(principalment Europa i Àsia) o Guia de les funcions de les opcions externes de la màquina (principalment, Amèrica del Nord).

Safata 1

El paper es carrega per aquí.

Tapa frontal

Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.

Obriu-la per substituir el cartutx d'impressió i el tambor.

Interruptor principal

Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

Vegeu Com encendre/apagar el dispositiu.

Topall

Estireu aquest topall per evitar que caigui el paper.

Safata bypass

S'utilitza per copiar o imprimir en paper gruixut, transparències OHP, sobres i paper d'etiqueta (etiquetes adhesives).

Extensió per a la safata bypass

Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.

Guies del paper

Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

Ranura per a telèfon (principalment Amèrica del Nord)

Col·loqueu el suport del telèfon a la ranura.

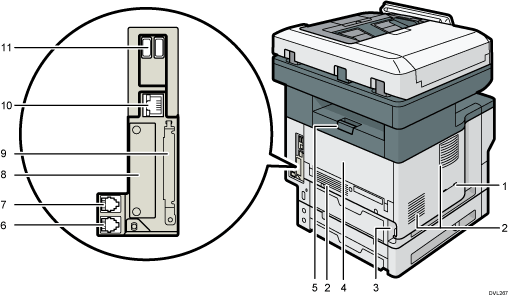

Ventilacions

Eviten el sobreescalfament.

Connector d'alimentació

Connecteu el cable de corrent a la màquina. Inseriu l'altre extrem a la presa de corrent.

Tapa posterior

Obriu-la per accedir a l'interior de la màquina i retirar el paper encallat.

Obriu-la per substituir la unitat de fusió.

Palanca d'obertura de la tapa posterior

Aixequeu aquesta palanca per obrir la tapa posterior.

Connector de telèfon extern

Serveix per connectar un telèfon extern.

Connector per a unitat d'interfície G3

Serveix per connectar una línia telefònica.

Ranura

Es poden inserir plaques d'interfície opcionals.

Ranures per a targetes d'expansió

Traieu la tapa en cas que vulgueu instal·lar targetes SD.

Port d'Ethernet

Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.

Interfície host USB

Connecteu-hi dispositius externs com ara un dispositiu d'autenticació de targetes.

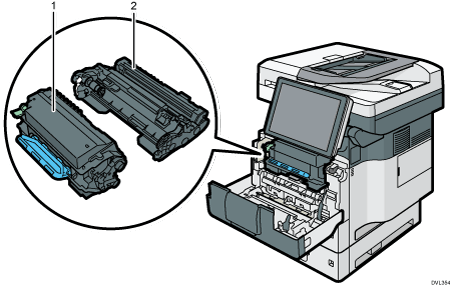

Cartutx d'impressió

Per retirar el paper encallat, traieu el cartutx d'impressió i la unitat de tambor com una sola unitat.

Apareixen missatges en pantalla quan és necessari substituir el cartutx d'impressió o quan és necessari preparar un cartutx nou.

Per obtenir més informació sobre els missatges que apareixen a la pantalla quan cal substituir els consumibles, vegeu Manteniment.

Quan traieu el paper encallat, retireu també el cartutx d'impressió amb la unitat del tambor. Si voleu treure només el cartutx d'impressió, feu baixar la palanca de l'esquerra del cartutx i retireu el cartutx d'impressió.

Unitat del tambor

Apareixen missatges en pantalla quan és necessari substituir la unitat del tambor o quan és necessari preparar una unitat del tambor nova.

Per obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, vegeu Manteniment.

Per a IM 350F, IM 350, IM 430F:

Quan calgui substituir la unitat de tambor, poseu-vos en contacte amb el vostre representant del servei tècnic.

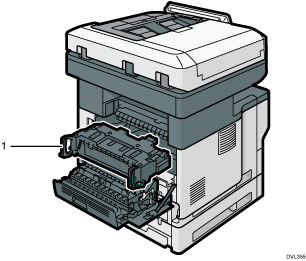

Unitat de fusió

Traieu la unitat de fusió i el paper encallat.

Apareixen missatges en pantalla quan és necessari substituir la unitat de fusió o quan és necessari preparar una unitat de fusió nova.

Per obtenir més informació sobre els missatges que apareixen a la pantalla quan s'han de substituir els consumibles, vegeu Manteniment.

Per a IM 350F, IM 350, IM 430F:

Quan calgui substituir la unitat de fusió, poseu-vos en contacte amb el vostre representant del servei tècnic.

Suport de la unitat de grapadora

Unitat de grapadora

Ranura de grapat

Interruptor lliscant

LED (per indicar que s'han acabat les grapes)

Suport de grapes

Cartutx de grapes

Placa frontal
