Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию в результате перегрева внутренних частей устройства.
При прикосновении к аппарату можно почувствовать удар статического электричества, безвредный для человека. Дополнительную информацию можно получить по ссылке:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

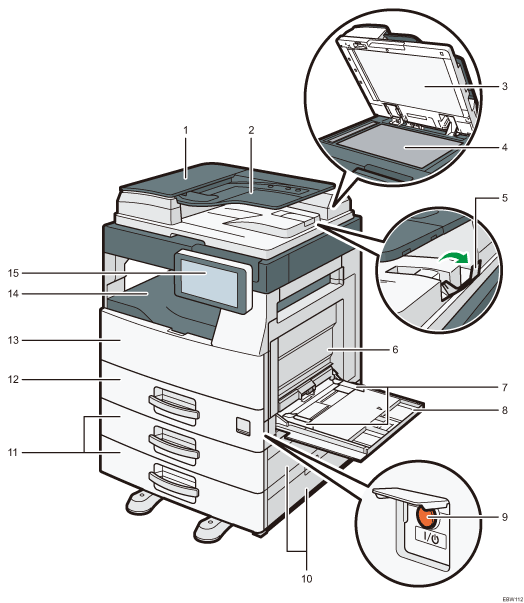

Вид спереди и справа
Крышка устройства АПД
Откройте эту крышку, чтобы извлечь оригиналы, замятые в устройстве автоматической подачи документов (АПД).
Входной лоток устройства АПД
Если загрузить сюда стопки оригиналов, они будут автоматически подаваться один за одним.
Крышка стекла экспонирования
Опустите крышку на оригиналы, помещенные на стекло экспонирования.
Стекло экспонирования
Установите здесь оригиналы лицевой стороной вниз.
Удлинитель лотка АПД
Выдвигается, чтобы предотвратить падение оригиналов большего формата, чем B4 или 81/2 × 14.
Правая крышка
Откройте эту крышку для удаления застрявшей бумаги. Чтобы открыть эту крышку, сначала откройте обходной лоток.
Направляющие для бумаги
При загрузке бумаги в обходной лоток выровняйте направляющие по краям листов бумаги.
Обходной лоток
Лоток предназначен для копирования или печати на пленках для проектора, наклейках или бумаге, которую нельзя загрузить в лотки для бумаги.
Загрузка бумаги в обходной лоток
При загрузке бумаги формата A4
, 8,5 × 11 и более вытяните удлинитель.
Выключатель основного питания
Чтобы включить или выключить питание, откройте крышку выключателя основного питания и нажмите его.
Правая крышка лотка 2/правая крышка лотка 3
Откройте эту крышку для удаления застрявшей бумаги.
Нижние лотки для бумаги (лотки 2, 3)
Дополнительные лотки для бумаги. Место для загрузки бумаги.
Лоток для бумаги (лоток 1)
Лотки для стандартной бумаги. Место для загрузки бумаги.
Передняя крышка
Откройте для доступа к внутренней части устройства.
Внутренний лоток
Сюда выводятся копии, напечатанные документы и полученные по факсу страницы.
Панель управления

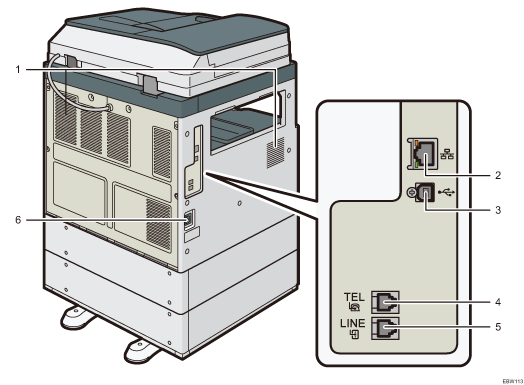

Вид сзади и слева
Вентиляционные отверстия
Отверстия для вентиляции внутреннего пространства аппарата с целью предотвращения перегрева внутренних компонентов.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Интерфейс Ethernet
Этот порт применяется для подключения аппарата к сети или для использования службы удаленного управления (RICOH @Remote) через Интернет.
Интерфейс USB2.0, тип B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
TEL: разъем для внешнего телефонного аппарата
Для подключения внешнего телефонного аппарата.
Line: разъем модуля интерфейса G3
Подключите линию для использования факса.
Штепсельная розетка
Для подключения шнура питания к аппарату.
