Guia dos Nomes e Funções dos Componentes
- Não obstrua as ventilações do equipamento. Se o fizer, pode provocar um incêndio resultante do sobreaquecimento dos componentes internos.
Ao tocar no equipamento, poderá sentir um pequeno choque eletrostático que é inofensivo. Para mais informações, consulte:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

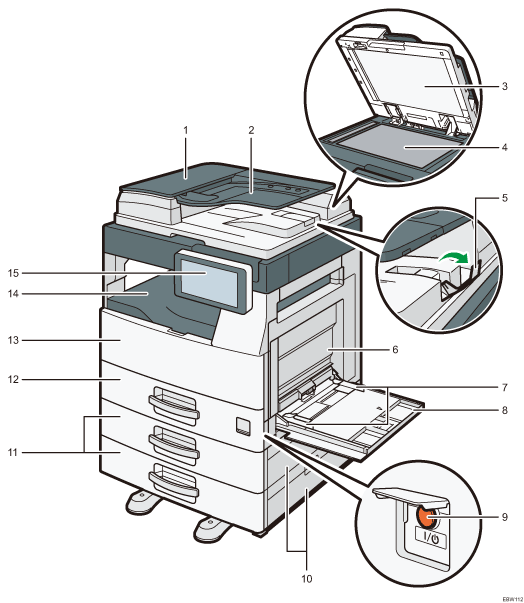

Vista frontal e direita
Tampa do ADF
Abra esta tampa para retirar originais encravados no ADF.
Bandeja de entrada para o ADF
Se colocar um conjunto de originais aqui, os originais serão alimentados automaticamente um a um no ADF.
Tampa do vidro de exposição
Baixe a tampa sobre os originais colocados no vidro de exposição.
Vidro de exposição
Coloque aqui os originais virados para baixo.
Extensor da bandeja do ADF
Puxe este extensor para fora para evitar a queda de originais com formato do papel superior a B4 ou 81/2 × 14.
Tampa direita
Abra esta tampa para retirar papel encravado. Para abrir esta tampa, abra primeiro a bandeja de alimentação manual.
Guias do papel
Encoste as guias às margens do papel quando colocar papel na bandeja de alimentação manual.
Bandeja de alimentação manual
Utilize a bandeja para copiar ou imprimir em etiquetas autocolantes ou papel que não possa ser colocado nas bandejas.
Colocar Papel na Bandeja de Alimentação Manual
Se colocar papel A4
, 8.5 × 11 ou de formato maior, puxe o extensor da bandeja.
Botão de alimentação principal
Para ligar e desligar a alimentação, abra a tampa do interruptor de alimentação principal e prima o interruptor de alimentação principal.
Tampa direita da bandeja 2 / Tampa direita da bandeja 3
Abra esta tampa para retirar papel encravado.
Bandejas de papel inferiores (bandejas 2 e 3)
Bandejas de papel opcionais. Coloque papel aqui.
Bandeja do papel (Bandeja 1)
Bandejas de papel standard. Coloque papel aqui.
Tampa frontal
Abra esta tampa para aceder ao interior do equipamento.
Bandeja interna
O papel copiado/impresso e as páginas dos faxes recebidos são ejetados para aqui.
Painel de controlo

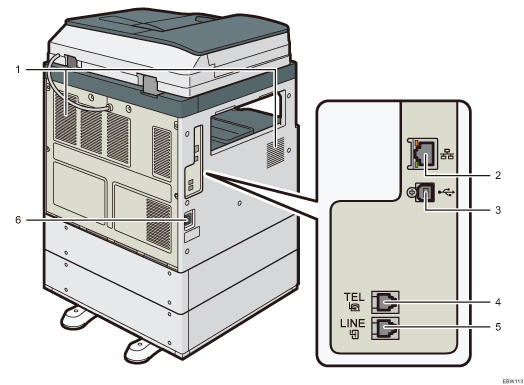

Vista traseira e esquerda
Aberturas de ventilação
Orifícios de ventilação do interior do equipamento para evitar o sobreaquecimento dos componentes internos.
Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.
Interface Ethernet
Utilize a porta para ligar o equipamento à rede ou para utilizar o serviço de gestão remota (RICOH @Remote) através da Internet.
Interface USB2.0 Type B
Utilize a porta para ligar o equipamento e o computador com o cabo USB.
TEL: (Conetor do telefone externo)
Ligue um telefone externo.
LINE: (Conetor da unidade de interface G3)
Ligue o cabo para utilizar o fax.
Tomada de alimentação
Para ligar o cabo de alimentação ao equipamento.
