Az alkatrészek neveinek és funkcióinak ismertetése
- Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a túlmelegedett belső alkatrészek tüzet okozhatnak.
A készülék érintésekor sztatikus áramütést tapasztalhat, mely emberekre nézve ártalmatlan. A részletekért lásd a következőt:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

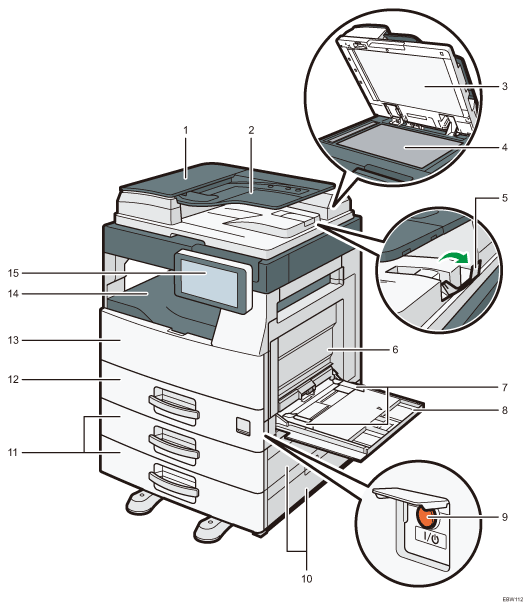

Elölnézet és jobb oldali nézet
ADF (automatikus eredeti dokumentumadagoló) fedél
Nyissa ki ezt a fedelet, ha az automatikus eredeti dokumentumadagolóban elakadt eredetiket szeretné kivenni.
ADF adagoló tálcája
Ha egy köteg eredetit helyez ide, az automatikus dokumentum lapadagolóról (ADF) az eredetik egymás után automatikusan beolvasásra kerülnek.
Expozíciós üveglap burkolata
Hajtsa le a fedelet az expozíciós üveglapra helyezett eredeti dokumentumokra.
Üveglap
Helyezze ide az eredeti dokumentumokat a beolvasni kívánt oldalukkal lefelé.
Automatikus dokumentumadagoló hosszabbítója
Húzza ki ezt a hosszabbítót, hogy megakadályozza a B4 vagy 81/2 × 14 méretűnél nagyobb eredeti dokumentumok leesését.
Jobb oldali fedél
A fedél kinyitásával eltávolítható az elakadt papír. Ennek a fedélnek a kinyitásához előbb nyissa ki a kézi adagolót.
Papírvezetők
Amikor papírt helyez a kézi adagolóba, igazítsa a papírvezetőket a papír széleihez.
Kézi adagoló
Ha öntapadós címkére vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.
Papír behelyezése a kézi adagolóba
Ha A4
, 8,5 × 11 vagy nagyobb méretű papírt tölt be, húzza ki a hosszabbítót.
Főkapcsoló
A készülék be- és kikapcsolásához nyissa ki a főkapcsoló fedelét, és nyomja meg a főkapcsolót.
2. adagoló jobb fedél/3. adagoló jobb fedél
A fedél kinyitásával eltávolítható az elakadt papír.
Alsó papíradagolók (2. és 3. adagoló)
Opcionális papíradagolók. Ide helyezze be a papírt.
Papíradagoló (1. adagoló)
Normál papíradagolók. Ide helyezze be a papírt.
Elülső burkolat
Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.
Belső kiadótálca
Ide gyűjti a készülék a másolt, kinyomtatott papírokat és a faxon kapott oldalakat.
Kezelőpanel
Hátulnézet és bal oldali nézet
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Ethernet interfész
Ezen a porton keresztül csatlakoztathatja a készüléket a hálózathoz, vagy használhatja az interneten keresztül a távoli kezelési szolgáltatást (RICOH @Remote).
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
TEL: külső telefoncsatlakozó
Csatlakoztasson egy külső telefont.
Line: G3 illesztőegység csatlakozó
Csatlakoztassa a faxhoz használt vonalat.
Hálózati aljzat
A hálózati kábelt csatlakoztatásához a készülékhez.
