Guía de nombres y funciones de componentes
- No obstruya las rejillas de ventilación de la máquina. De lo contrario, el sobrecalentamiento de los componentes internos podría provocar un incendio.
Al tocar la máquina, puede experimentar una descarga estática que no es dañina para los humanos. Para obtener más información, consulte la siguiente página:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

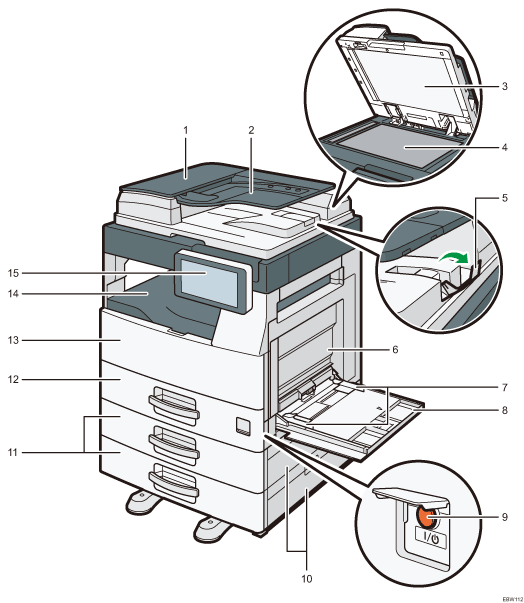

Vista delantera y derecha
Tapa del ADF
Abra esta tapa para retirar los originales atascados en el ADF.
Bandeja de entrada del ADF
Si coloca una pila de originales aquí, el ADF procesará automáticamente los originales de uno en uno.
Tapa del cristal de exposición
Baje la tapa sobre los originales colocados en el cristal de exposición.
Cristal de exposición
Coloque los originales boca abajo.
Extensor de la bandeja ADF
Extienda este extensor para evitar la caída de los originales de un tamaño superior a B4 u 81/2 × 14.
Tapa derecha
Abra esta tapa para retirar el papel atascado. Para abrir esta tapa, primero abra la bandeja bypass.
Guías de papel
Cuando cargue papel en la bandeja bypass, alinee las guías del papel con los bordes del papel.
Bandeja bypass
Utilice la bandeja para copiar o imprimir en etiquetas adhesivas o en papel que no pueda cargarse en las bandejas de papel.
Cargar papel en la bandeja bypass
Si carga papel A4
, 8.5 × 11 o de un tamaño superior, abra el extensor.
Interruptor de alimentación principal
Para encender y apagar la máquina, abra la tapa del interruptor de alimentación principal y púlselo.
Cubierta derecha de la bandeja 2/Cubierta derecha de la bandeja 3
Abra esta tapa para retirar el papel atascado.
Bandejas de papel inferiores (bandejas 2, 3)
Bandejas de papel opcionales Cargue el papel aquí.
Bandeja de papel (Bandeja 1)
Bandejas de papel estándar. Cargue el papel aquí.
Tapa frontal
Ábrala para acceder al interior de la máquina.
Bandeja interna
El papel copiado o impreso y las páginas de fax recibidas se entregan aquí.
Panel de mandos

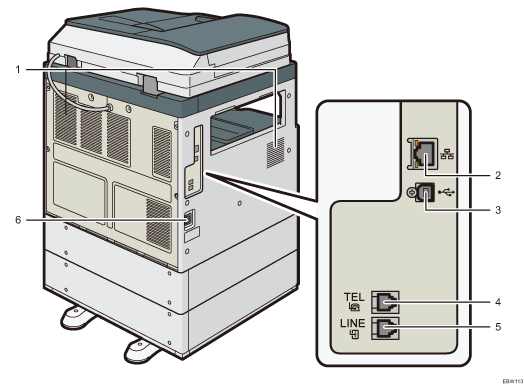

Vista posterior e izquierda
Respiraderos
Orificios para ventilar el interior de la máquina, para evitar que los componentes internos se sobrecalienten.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Interfaz Ethernet
Utilice el puerto para conectar la máquina a la red o para utilizar el servicio de gestión remota (Ricoh @Remote) por Internet.
Interfaz USB2.0 tipo B
Utilice el puerto para conectar la máquina y el ordenador mediante el cable USB.
TEL: conector del teléfono externo
Conecte un teléfono externo.
Línea: conector de unidad de interfaz G3
Conecte la línea para la función de fax.
Toma de corriente
Para conectar el cable de alimentación a la máquina.
