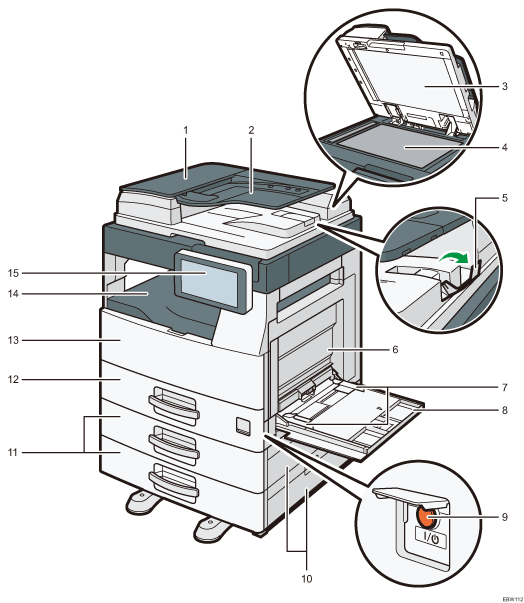

Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

Καπάκι ADF

Ανοίξτε αυτό το καπάκι για να αφαιρέσετε τα πρωτότυπα που έχουν μπλοκάρει στον ADF.

Δίσκος εισόδου για τον ADF

Αν τοποθετήσετε μια στοίβα πρωτοτύπων εδώ, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

Καπάκι πλάκας αντιγραφής

Κατεβάστε το καπάκι επάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

Πλάκα αντιγραφής

Τοποθετήστε εδώ τα πρωτότυπα με την εμπρός όψη προς τα κάτω.

Προέκταση δίσκου ADF

Τραβήξτε έξω αυτήν την προέκταση για να αποτρέψετε την πτώση πρωτοτύπων με μέγεθος μεγαλύτερο από B4 ή 8¹/₂ × 14.

Δεξί καπάκι

Ανοίξτε αυτό το καπάκι για να αφαιρέσετε μπλοκαρισμένο χαρτί. Για να ανοίξετε αυτό το καπάκι, ανοίξτε πρώτα τον δίσκο bypass.

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στον δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με τις ακμές του χαρτιού.

Δίσκος Bypass

Χρησιμοποιήστε τον δίσκο για αντιγραφή ή εκτύπωση σε αυτοκόλλητες ετικέτες ή σε χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.

Τοποθέτηση Χαρτιού στο Δίσκο Bypass

Εάν τοποθετήσετε χαρτί μεγέθους A4, 8,5 × 11 ή μεγαλύτερο, τραβήξτε έξω την επέκταση.

Κεντρικός διακόπτης λειτουργίας

Για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και πιέστε τον κεντρικό διακόπτη λειτουργίας.

Ενεργοποίηση και απενεργοποίηση της κεντρικής παροχής ρεύματος

Δεξιό καπάκι Δίσκου 2/Δεξιό καπάκι Δίσκου 3

Ανοίξτε αυτό το καπάκι για να αφαιρέσετε μπλοκαρισμένο χαρτί.

Κατώτεροι δίσκοι χαρτιού (Δίσκοι 2, 3)

Προαιρετικοί δίσκοι χαρτιού. Τοποθετήστε χαρτί εδώ.

Τοποθέτηση χαρτιού στον δίσκο χαρτιού

Δίσκος χαρτιού (Δίσκος 1)

Τυπικοί δίσκοι χαρτιού. Τοποθετήστε χαρτί εδώ.

Τοποθέτηση χαρτιού στον δίσκο χαρτιού

Μπροστινό καπάκι

Ανοίξτε το για να αποκτήσετε πρόσβαση στο εσωτερικό του μηχανήματος.

Αντικατάσταση του τόνερ

Εσωτερικός δίσκος

Εδώ παραδίδεται το χαρτί στο οποίο πραγματοποιείται η αντιγραφή/εκτύπωση, καθώς και οι σελίδες των εισερχόμενων φαξ.

Πίνακας ελέγχου

Ονόματα και λειτουργίες του πίνακα ελέγχου

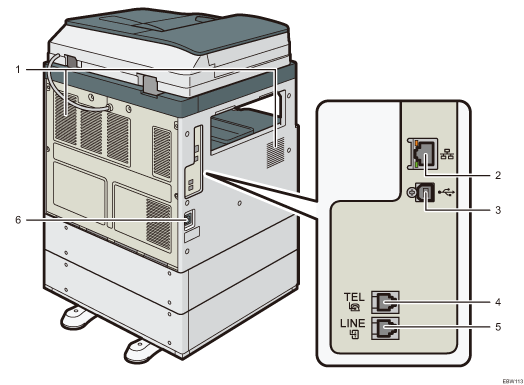

Οπές εξαερισμού

Οπές για τον αερισμό του εσωτερικού του μηχανήματος και την αποτροπή της υπερθέρμανσης των εσωτερικών εξαρτημάτων του.

Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.

Διασύνδεση Ethernet

Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα στο δίκτυο ή για να χρησιμοποιήσετε την υπηρεσία διαχείρισης από απόσταση (RICOH @Remote) μέσω Internet.

USB2.0 Διεπαφή τύπου B

Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.

TEL: σύνδεσμος εξωτερικού τηλεφώνου

Συνδέστε ένα εξωτερικό τηλέφωνο.

LINE: σύνδεσμος μονάδας διασύνδεσης G3

Συνδέστε τη γραμμή για χρήση φαξ.

Υποδοχή τροφοδοσίας ρεύματος

Για σύνδεση του καλωδίου ρεύματος στο μηχάνημα.
