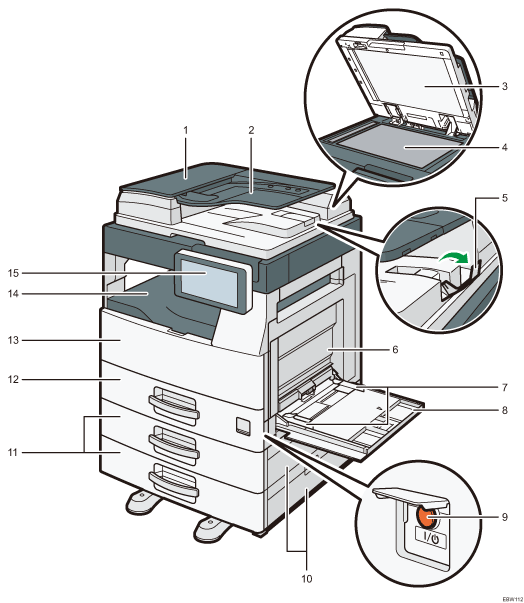

Průvodce názvy a funkcemi součástí

Kryt ADF

Otevřete tento kryt k vyjmutí originálů uvízlých v ADF

Vstupní zásobník ADF

Při skenování více originálů najednou je bude podavač ADF podávat jeden po druhém.

Kryt expozičního skla

Kryt se přiklápí na originály umístěné na expozičním skle.

Expoziční sklo

Na expoziční sklo pokládejte originály lícem dolů.

Prodlužovací nástavec ADF

Vysuňte tento nástavce při použití originálů větších než B4 nebo 8¹/₂×14.

Pravý kryt

Pro vyjmutí uvízlého papíru otevřete tento kryt. Chcete-li otevřít tento kryt, nejprve otevřete boční zásobník.

Vodítka papíru

Při vkládání papíru do bočního zásobníku zarovnejte vodítka s okraji papíru.

Boční zásobník

Tento zásobník použijte ke kopírování nebo tisku na samolepicí etikety nebo papír, který nelze vložit do standardních zásobníků papíru.

Vkládání papíru do bočního zásobníku

Pokud vložíte papír formátu A4, 8,5×11 nebo větší, vytáhněte nástavec.

Hlavní spínač napájení

Pokud chcete zařízení zapnout nebo vypnout, otevřete kryt hlavního spínače a spínač stiskněte.

Zapnutí a vypnutí napájení

Pravý kryt zásobníku 2 / Pravý kryt zásobníku 3

Pro vyjmutí uvízlého papíru otevřete tento kryt.

Dolní zásobníky 2 a 3

Volitelné zásobníky papíru. Sem vkládejte papír.

Vkládání papíru do zásobníků

Zásobník papíru (Zásobník 1)

Standardní zásobníky papíru. Sem vkládejte papír.

Vkládání papíru do zásobníků

Přední kryt

Jeho otevřením získáte přístup k vnitřní části zařízení.

Výměna toneru

Vnitřní výstupní přihrádka

Sem jsou podávány kopie, výtisky a faxy.

Ovládací panel

Názvy a funkce ovládacího panelu

Ventilační otvory

Ventilační otvory zabraňují přehřátí vnitřních částí zařízení.

Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

Rozhraní Ethernet

Tento port použijte pro připojení zařízení k síti nebo pro použití služby vzdálené správy (RICOH @Remote) přes internet.

Rozhraní USB 2.0, typ B

Tento port použijte pro připojení zařízení a počítače pomocí USB kabelu.

TEL: konektor pro externí telefon

Pro připojení externího telefonního přístroje.

Linka: konektor rozhraní G3

Připojte kabel umožňující používat fax.

Napájecí zásuvka

Pro připojení napájecího kabelu zařízení.
